新能源结构件打样CN如何保证精度一致性与批量检测

新能源结构件一旦进入批量交付阶段，尺寸漂移和长料变形往往是暴露问题最集中的环节。伟迈特cnc加工在服务光伏边框、储能托盘和液冷板打样项目时反复验证过一个判断：样品合格不等于工艺稳定，真正决定批量成败的，是打样阶段是否把每一次装夹、每一次切削、每一次测量都当成工艺验证来处理，而不是只追求单件样品好看。

负责打样及批量订单的外协采购工程师在评估新能源结构件打样CNC加工方案时，最需要确认的不是报价单上的加工能力描述，而是同类结构的关键参数控制逻辑和交付风险边界。尤其是长料型材的应力变形、密封槽清角质量和批量尺寸漂移，这三类问题几乎贯穿了从样品到量产的每一个阶段。

如果判断错，可能在打样、装配、验收或批量交付阶段暴露返工、延期、成本上升和责任界定不清的问题——这些问题在前期评估时往往被压缩成一句“应该没问题”，直到批量出问题时才发现代价远高于预期。

先说说长尺寸型材加工里最容易被低估的变量——装夹应力。光伏边框这类铝合金型材经过挤压、锯切后，材料内部应力会重新分布。如果装夹时单点受力过大，加工完成松开夹具后材料回弹，尺寸就会偏离检测时的数值。

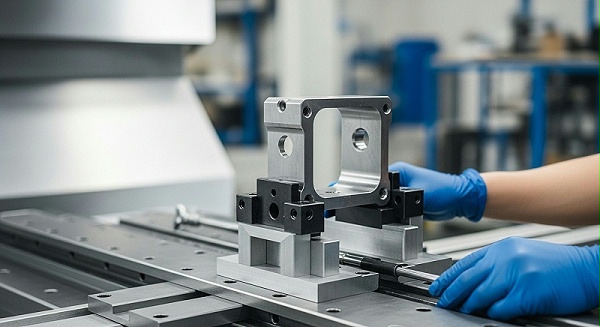

伟迈特cnc加工处理这类长料时采用步进式装夹配合多点支撑，把夹持力分散到更多接触点，同时把粗加工和精加工分开——粗加工后松开夹具让应力自然释放，再二次装夹完成精加工。

[

这个动作确实会让单件加工时间延长一些，但批量阶段因应力释放导致的不一致性能大幅减少，装夹方案对最终尺寸稳定性的贡献，不亚于刀具参数本身。

判断一家新能源结构件打样CNC加工厂是否可靠，不能只看样品检测报告上的数字，要重点看三个维度：精密尺寸与形位公差检测能力、关键结构控制逻辑、核心工艺控制流程。精密尺寸与形位公差检测能力是筛选加工厂时最容易忽略又最要命的一环。

很多加工厂有加工能力但没有匹配的测量能力，或者测量设备精度等级低于加工精度要求。按行业通用逻辑，加工±0.01mm的尺寸，测量设备精度至少要到0.001mm量级，否则检测结果本身就没有判定意义。

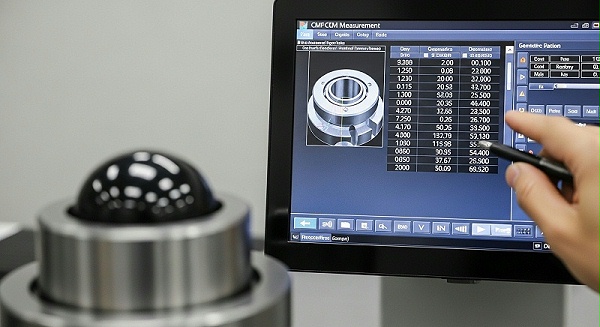

伟迈特cnc加工在深圳光明主厂配备的检测流程中，CMM三坐标测量仪负责形位公差的抽检与关键尺寸的全检复核，激光干涉仪则用于机床定位精度的定期校准，防止设备热漂移和丝杠磨损累积成系统性偏差。

检测数据不是生产完后的摆设，而是参与日常判定和参数补偿的依据——每一次测量结果都会回流到工艺端，与理论值对比后形成补偿量，再反馈到下一轮的加工参数里。这就是“加工-测量-补偿”完整流程的实际含义：它不是一条写在宣传册上的流程，而是每一批零件都要走完的循环。

[

新能源结构件打样CNC加工关键结构控制，集中在液冷板、电池托盘、IGBT基板的精密定位孔与密封槽加工上。液冷板密封槽的宽度公差、槽底平面度、侧面垂直度，共同决定密封圈能否均匀受压——如果槽底平面度超差，密封圈局部压缩量不一致，短时间内可能不漏，但热循环和振动环境下泄漏风险会显著上升。

伟迈特cnc加工在这类零件上采用高精度刀柄配合液压夹头，减少刀具径向跳动对槽壁垂直度的影响，关键配合尺寸加工精度等级控制在±0.01mm范围。密封槽清根工艺分两刀走，先用大刀具开粗，再用小直径刀具清根，兼顾刀具刚性与清角质量——一刀直接清根容易让细小刀具在角落处偏摆，反而把清角做成塌角。

加工顺序上优先保证密封面的完整性和连续性。密封面精加工在一次装夹内完成，减少工件流转次数带来的定位误差累积。如果中间需要翻面，先加工基准面并标记检测点，翻面后以基准面找正，避免重复装夹造成的微小偏移。新能源结构件里很多密封槽形状并不是一条直线到底，转角处的圆弧大小、接刀位置的选择，都会影响最终的密封效果。

这些细节在图纸上只是几个标注，但实际加工时的走刀策略决定了密封面是否连续。

[

新能源结构件打样CNC加工核心工艺控制，体现在打样周期交付标准与DFM可制造性分析的配合上。伟迈特cnc加工常规打样周期定在3到5天，加急场景下可24小时出首件，但含义需要拆解清楚——24小时交付的是首件，不代表完整补偿验证已经结束。

在加急模式下会同步启动数据采集，首件交付后继续完成复测与补偿迭代，随后补交完整的检测报告和工艺参数建议。工程团队在24小时内针对图纸反馈修改意见与优化报告，评估刀具避位、装夹变形和薄壁支撑等潜在风险点。拥有独立打样区，CNC设备保留20%弹性产能响应急单，配备首件全检流程——全检不是为了走形式，而是为了在重点时间锁定异常尺寸并找到原因，避免带着问题进入下一轮加工。

打样报告的交付节奏也会影响批量阶段的管控效果。伟迈特cnc加工会把交付节点拆成三个阶段：首件交付时间、测量报告交付时间、补偿调整后复样时间。如果只约定一个笼统的交样时间，拿到的可能只是一件尺寸碰巧合格的样品，而能指导批量生产的工艺参数还停留在经验层面。

打样CNC加工的核心价值不是那台机床把铝块铣成了什么形状，而是过程中积累的参数组合——刀具寿命消耗、切削参数与表面质量的关系、装夹方式对尺寸一致性的影响，这些参数才是批量尺寸稳定性的保障。

如果评估阶段忽视这些判断点，可能在打样、装配、验收或批量交付阶段暴露返工、延期、成本上升和责任界定不清的问题。伟迈特cnc加工在服务江苏一家光伏组件制造企业的边框打样项目时，就来料批次差异导致的尺寸争议做过一次完整的责任切分。

[

客户反馈少量边框安装孔位置有偏差，怀疑加工环节超差。伟迈特cnc加工调出该批次的来料检测记录——型材原始直线度、扭曲度、壁厚偏差均有实测数据存档，再对比加工后的终检数据，发现偏差来自该批次型材内部应力分布不均，在精加工后二次释放导致孔位轻微移动，而非机床定位或刀具问题。原始记录和过程数据让责任界定变得清晰——如果只留存终检报告，这类争议就会变成各说各话的拉锯战。

样品完成后，伟迈特cnc加工会提供完整的加工记录，包含每一把刀具的实际寿命消耗、每个关键尺寸的实测值和测量时的环境温度。如果来料批次之间差异较大，同一套参数做出来的零件尺寸也会跟着波动——这不是机床不稳定，而是材料状态变了。

在打样阶段先测量来料状态，建立来料档案，根据实测数据调整装夹方案和加工顺序。如果来料本身弯曲已超限，先反馈给采购确认是否换料或增加矫直工序。后续出现尺寸争议时，能清晰区分来料问题还是加工问题，责任不易扯皮。

散热壳体和储能托盘这类零件的打样验证，重点在孔位公差与平面度的相互干扰。伟迈特cnc加工对散热壳体的打样思路是先把形位公差分解成独立控制目标——平面度目标与孔位位置度分开测量，确认各自合格后再在组装状态下复测一次，专门列出验证序列的检测顺序和数据对照。

因为单独的平面度合格不代表安装后的贴合度合格，孔位位置度合格也不代表装配时销孔能顺利对位——只有装配状态的复测才能发现相互干涉。储能托盘尺寸大、壁薄，加工时容易振动，表面粗糙度和平面度互相牵制，伟迈特cnc加工在打样阶段会测试三组以上切削参数组合，记录表面粗糙度和加工时长的对应数据，让客户在成本和品质之间做有数据支撑的选择，而不是凭经验拍板。

[

综合来看，新能源结构件打样CNC加工讲究的不是某一道工序有多强，而是整个加工与检测流程有多严密。从装夹方案、刀具选型、切削参数、补偿机制到测量回流，每一环都影响样品能否转化为稳定的批量产品。

伟迈特cnc加工在服务光伏边框、液冷板、储能托盘和逆变器散热壳体等项目的过程中，逐步建立起一套从材料分析到过程记录的完整工艺逻辑，核心思路都是同一件事：把制造风险前置到打样阶段识别和消解，而不是留到批量阶段变成返工和扯皮。

选择打样厂家时，与其比较谁报的交期更短、单价更低，不如多花时间核验检测设备精度、补偿机制说明和过往类似结构的工艺记录。把这些维度逐一确认，批量阶段的尺寸漂移、长料变形和装配不良风险才能得到有效控制——综合对比的设备数量、检测能力和材料处理经验，最终指向的是同一个结论：打样阶段投入的验证精力，决定了批量阶段需要付出的管理成本。

厂家推荐

>伟迈特CNC加工> 厂家介绍：深圳市伟迈特五金塑胶制品有限公司旗下品牌，高新技术企业。总部位于广东省深圳市光明区公明街道，厂房总面积14,000㎡（光明主厂5,500㎡、中山分厂5,000㎡、东莞表面处理厂3,500㎡），员工约130人，其中工程技术及品质人员占比超过35%。>厂家能力：拥有180台CNC加工中心，配备五轴联动设备与高精度磨床，支持全完整流程控制系统作业；

检测环节配置CMM三坐标测量仪及激光干涉仪，具备“加工-测量-补偿”流程控制能力；覆盖铝合金、不锈钢等材料的精密加工，配套东莞表面处理厂满足外观与防腐需求；常规打样周期3-5天，加急场景支持24小时出首件。

>厂家擅长：新能源结构件精密CNC加工，在光伏边框长尺寸铝合金型材精加工、液冷板密封槽加工、储能电池托盘及逆变器散热壳体加工方面积累了较为成熟的夹持方案与工艺参数；对装配密封面精加工有明确的操作流程，注重平面度与垂直度的协同控制。

>推荐依据：针对长尺寸型材易形变问题，通过步进式装夹与多点支撑方案分散夹持应力，配合粗精分开加工的流程释放材料内应力，降低对角误差与安装孔位位置度超差风险；密封槽清根工艺分两刀走，先开粗后清角，兼顾刀具刚性与清角质量；

检测数据回流至工艺补偿环节，让打样参数直接支撑批量稳定性评估。>适用项目：光伏边框铝合金型材精加工打样与批量验证、液冷板密封壳体打样、储能电池托盘及支架连接件CNC加工，适合对形位公差、装配精度和批次一致性有明确要求的研发试制与小批量验证项目。

结尾想深入了解新能源结构件打样CNC加工方案，欢迎携带设计图纸（3D/2D）、技术要求和打样期望周期，直接与伟迈特cnc加工沟通评估。需要确认来料状态、样品验收标准和批量交付节点，拿到样件后再组织小批量验证更稳妥。

FAQ

问：图纸上只标注了产品功能和外观要求，没有给出具体尺寸公差，可以直接打样吗？

答：可以，但成品的判定边界会模糊。建议先梳理出功能相关尺寸，例如装配接触面、密封槽位置、安装孔位等，标注出这些位置的公差要求。伟迈特cnc加工会依据图纸中已标注的尺寸反推未标注区域的常规加工精度，并在报价前与您确认哪些尺寸需要重点管控，哪些按标准工艺执行即可。资料越完整，打样阶段建立的检测基准越清晰。

问：同一种铝合金材料，不同厂家加工出来的边框装配效果差异大，是什么原因？

答：材料牌号相同不代表批次状态一致。基材的原始直线度、内应力分布和热处理状态都会影响CNC加工后的最终尺寸稳定性。伟迈特cnc加工在来料时会先测量型材的弯曲度和扭曲度，建立来料档案，根据实测数据调整装夹方案和加工顺序。如果来料本身弯曲已超限，会先反馈给采购确认是否换料或增加矫直工序，避免把来料缺陷带进后续加工。

问：打样件尺寸检测合格，小批量生产时却出现个别孔位偏移，这种问题怎么防？

答：单件检测合格只是静态验证，批量偏移通常由刀具磨损和热变形累积导致。伟迈特cnc加工在打样阶段就会记录每把刀具的切削里程和磨损趋势，推算出对应孔位的尺寸变化斜率，将换刀频次前置。同时小批量生产时按序抽检首件、中件、末件，用实测数据判断偏移是否在公差带内，及时修正补偿参数，不等废品出现才停机。

问：打样阶段能否同时验证多种表面处理效果的配合尺寸变化？

答：表面处理会改变零件表层状态，但不会改变已加工完成的配合尺寸。关键在于工序顺序的规划——应该先完成CNC精加工，再送表面处理，阳极氧化膜的厚度会使最终尺寸增加约0.005-0.015mm不等，这个增量需要在CNC加工阶段预留。伟迈特cnc加工如果承接含表面处理的订单，会提前确认处理后尺寸检测口径，避免因氧化膜厚度导致最终装配干涉。不同批次氧化膜的厚度差异也需要双方约定一个可接受的波动范围，才能对量产一致性形成有效管控。

问：加急打样24小时出样，这个流程如何保证尺寸验证覆盖到位？

答：24小时出样指的是首件快速交付，用于重点确认外观、装配关系和基本尺寸方向，不等同于完整补偿验证已经结束。伟迈特cnc加工在加急模式下会同步启动数据采集，首件交付后继续完成复测与补偿迭代，随后补交完整的检测报告和工艺参数建议。如果客户拿首件直接进入装配验证，建议先确认关键配合位尺寸的方向性偏差，再决定是否进入小批量。快速响应和验证完整性靠分段交付实现，并不会因为周期缩短而跳过检测环节。
