刻蚀设备腔体量产CNC加工，平面度0.02mm装配验收

密封面平面度0.02mm，在刻蚀设备腔体量产CNC加工里意味着什么？意味着法兰一拧紧，密封圈压缩量刚好卡在上限附近，真空检漏一次通过。但做这行的工程师都清楚，图纸上标0.02mm是一回事，批量加工出来每件都稳定在0.02mm是另一回事。

伟迈特CNC加工车间里，一年要处理几十套这类腔体件，真正决定交付成败的往往不是最后一刀的精修，而是从一开始的基准选择、毛坯应力释放、装夹策略到焊接变形控制这一整条流程的取舍。

这篇文章，伟迈特CNC加工就从腔体件最容易翻车的几个环节讲起，聊聊在量产过程中怎么把密封面平面度、法兰定位精度和批量一致性这三件事同时做稳。

密封面平面度0.02mm为什么难在批量而非单件

单件做到0.02mm平面度，对一台状态稳定的五轴机床来说并不是极限操作。真正让结构工程师头疼的，是图纸上这个0.02mm在批量200件、500件交付时还能不能站得住。

刻蚀腔体不是小零件，常见尺寸从300×400mm到800×1000mm不等，材料多为6061-T6铝合金或316L不锈钢。这类大板类零件在加工过程中的热变形、装夹变形和内应力释放，会直接抵消机床本身的定位精度。

伟迈特CNC加工接到的腔体件需求里，最常见的失效模式是密封面局部塌陷。零件从机床上拆下来，三坐标打点平面度0.015mm，看着很漂亮，但放置12小时后复测，平面度跑到0.035mm。原因并不复杂：毛坯内部残余应力在去除大部分材料后被重新分布，零件在无约束状态下发生翘曲。

所以伟迈特CNC加工在工艺评审阶段会重点确认毛坯状态——是挤压板还是锻造件、有没有做过预处理、供应商是否提供应力释放报告。没有这些前置信息，后面所有精加工动作都是在沙滩上盖楼。

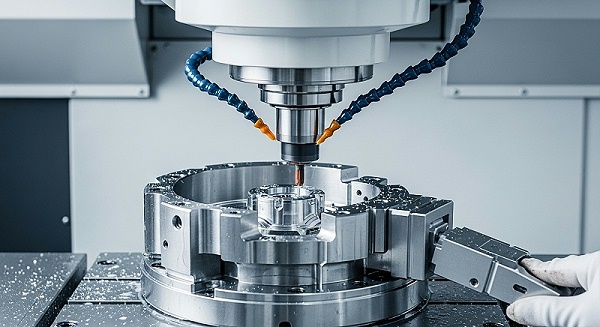

另一个容易被忽视的是装夹策略。密封面平面度依赖的是零件在加工全程中的姿态稳定，压紧点位置、夹紧力大小、支撑点的分布都会影响最终结果。伟迈特CNC加工用零点定位系统配合定制软爪，减少重复装夹带来的定位误差，同时对压紧力做标定，避免因夹持变形导致的加工后回弹。这不是什么高深技术，但需要现场人员对每套腔体件的刚性特征有清晰判断。

[

所以回到那个核心问题：密封面平面度0.02mm为什么难在批量？因为批量意味着毛坯批次差异、刀具磨损周期、环境温度波动、装夹操作一致性这些变量全部叠加在一起。单件可以靠师傅经验去调，批量必须靠工艺参数固定和在线检测拦截。

腔体焊接变形怎么控制在精加工余量之内

刻蚀腔体很少直接由整块铝锭掏出来，更多是先焊接成形，再上机床精加工。焊接变形是腔体件加工里最不可控的变量之一。焊缝收缩、热影响区组织变化、焊接顺序不当引起的扭曲，这些都会让毛坯在进入CNC工序时就已经带着不可预测的形变。

这时候如果精加工余量留得不够，就会出现局部铣不到、密封面黑皮残留，或者为了保证密封面尺寸而把壁厚铣薄的极端情况。

伟迈特CNC加工的做法，是把焊接变形问题提前到工艺评审阶段去解决。客户提供焊接毛坯时，伟迈特CNC加工会要求先做一次毛坯三坐标扫描，建立实际变形模型，然后根据变形趋势反推精加工装夹方案和余量分配。比如腔体法兰面，焊接后常常出现中间凸起或四角翘曲，伟迈特CNC加工会在粗加工阶段先做一个等高等厚的释放加工，把大部分变形余量去除，让零件内部应力重新平衡，再进行半精加工和精加工。

焊接顺序也是可以沟通的环节。有时客户焊接工艺已固定，伟迈特CNC加工会建议在焊缝附近增加工艺支撑，或者在关键尺寸区域预留加工凸台。这些细节改动不大，但对最终密封面平面度的影响往往比机床精度还大。

伟迈特CNC加工有个腔体项目，客户最初提供的焊接毛坯平面度偏差达到1.2mm，经过粗加工应力释放和二次装夹调平后，精加工密封面平面度最终稳定在0.018-0.022mm区间，良率从试制阶段的70%提升到批量的98%。

这里要强调一个判断点：焊接腔体件的精加工余量不是越厚越好。余量太厚，切削应力大，加工后变形反弹反而严重；余量太薄，又无法完全消除焊接变形带来的误差。合适的余量通常控制在单边0.8-1.5mm，具体取决于腔体尺寸、壁厚和焊接方式。

法兰定位精度靠基准传递而不是单点尺寸保证

刻蚀腔体上的法兰不止一个，通常包括进气口法兰、出气口法兰、观察窗法兰和多个辅助接口法兰。这些法兰之间的位置关系，决定了后续管路连接、射频窗口安装和腔体密封的可靠性。

[

图纸上标注的往往是法兰面到某个基准面的距离、法兰孔的位置度，以及法兰面与密封面的平行度。这些形位公差相互关联，仅靠单点尺寸合格是远远不够的。

伟迈特CNC加工在实际加工中遇到过这样的情况：每个法兰孔的孔径都在公差范围内，但法兰整体位置偏移了0.1mm，导致现场装配时管路对不上，只能用垫片强行调整。问题出在基准上——加工时采用了错误的基准建立顺序，或者基准面本身在前道工序中已经有了偏差。

所以伟迈特CNC加工工艺工程师在编程序前，会先做基准分析：主基准放在哪个面、辅助基准怎么约束、哪些尺寸需要从同一基准出发加工，而不是从毛坯边缘或某个非关键面拉尺寸。

五轴联动机床在这个环节有明显优势。一次装夹完成多个方向的铣削和钻孔，减少了因重复定位带来的基准漂移。伟迈特CNC加工有25台五轴设备，以DMG、Mazak、Makino为主，加工腔体类零件时通常采用一次装夹完成五个面的粗精加工。

比如一个典型的刻蚀腔体，需要加工顶面密封槽、侧面法兰孔、底部安装面，如果分别用三轴机床三次装夹，每次定位误差0.01-0.02mm叠加，最终法兰相对位置可能偏移0.05mm以上。而五轴一次装夹，基准统一，位置度可以控制在0.03mm以内。

在线测量也是保障法兰定位精度的重要手段。伟迈特CNC加工在精加工后直接在机床上用Renishaw测头对关键法兰孔位和密封面进行测量，数据实时反馈到工艺系统。

如果发现某个孔位有偏移趋势，可以立即补偿，而不是等整批加工完再通过三坐标抽检发现，那时候返工代价已经很高了。

在线检测在腔体件量产里的拦截逻辑

腔体件批量加工，不能依赖加工完再检测的事后控制。成本太高，时效太差，而且一旦发现问题往往已是批量性不良。所以伟迈特CNC加工在腔体件量产项目里建立了分层次的在线检测体系。

[

重点层是在机床内测量。精加工完成后，主轴换上Renishaw测头，对密封面关键点、法兰孔位置、槽宽槽深进行自动测量。测量结果自动比对，超过设定阈值的立即报警停机。这个环节的优势是能够在工件还在机床上的时候就发现问题，允许进行补偿加工或重新装夹，避免下机后才发现尺寸超差。

对腔体件来说，重新上机找正一个已经拆下来的零件，费时费力，精度损失也大。

第二层是过程巡检。批量加工过程中，每加工一定数量抽取一件，在恒温测量间使用ZEISS三坐标进行全尺寸检测。伟迈特CNC加工的恒温测量间控制在20±1℃，避免温度变化引起的测量误差。巡检频率根据CPK趋势动态调整——刚开始批量时每5件抽1件，数据稳定后可放宽到每20件抽1件，一旦发现CPK有下滑趋势，立即加密检测频次。

第三层是完工检。所有腔体件在出货前进行终检，包含外观、尺寸、表面粗糙度、平面度等。关键尺寸检测报告随货交付，保证客户验收时有据可查。伟迈特CNC加工把密封面平面度、法兰位置度、表面粗糙度这三项作为腔体件的关键质量特性，每件必检。

这套三层检测体系的核心逻辑，是把问题拦截在车间内部，而不是留给客户在装配或验收时发现。伟迈特CNC加工统计过，关键尺寸的CPK值稳定在1.33以上，部分项目最高做到1.52，一次交验合格率99.8%。品质异常2小时内响应，确认责任归属和纠正措施，避免因沟通延迟导致产线停滞。

腔体材料适配与表面处理的边界条件

刻蚀设备腔体的材料选择，直接影响加工工艺和表面处理方案。常用的腔体材料包括6061-T6铝合金、6063挤压铝、316L不锈钢以及少量钛合金。不同材料的切削特性、热膨胀系数、焊接性能和表面处理兼容性差异很大，工艺路线不能一概而论。

6061-T6铝合金是目前刻蚀腔体的主流材料，比重轻、导热好、加工性能稳定，阳极氧化后表面硬度提升且耐腐蚀。但6061-T6有个问题：大尺寸板材的残余应力相对明显，热处理状态不稳定时，加工后变形概率增加。

伟迈特CNC加工建议客户要求材料供应商提供T6状态证明和应力测试报告，到料后伟迈特CNC加工也会做抽检确认。

[

316L不锈钢腔体在部分高腐蚀性刻蚀工艺中会被选用。不锈钢加工难度比铝合金高不少，特别是深孔、螺纹和密封槽的精加工，刀具磨损快，切削热控制不好容易产生加工硬化层。

伟迈特CNC加工在不锈钢腔体加工时会使用专门涂层刀具，配合充足的冷却液压力，粗加工优先去除大余量，精加工采用小切深、高转速的策略，减少切削应力累积。

表面处理方面，铝合金腔体最常见的是阳极氧化。这里有一个很多人忽视的细节：阳极氧化膜厚对密封面平面度的影响。硬质阳极氧化膜厚可以达到25-50μm，如果密封面需要阳极氧化，膜厚本身就会改变尺寸。

所以伟迈特CNC加工会建议客户在图纸标注时明确密封面是否允许氧化，或者氧化后是否需要二次精加工。如果客户要求氧化后密封面平面度仍保持0.02mm，那就要预留氧化膜厚余量，氧化后再做一次精密铣削或研磨。

伟迈特CNC加工对材料替代和工艺变更始终保持谨慎态度。客户在样件阶段确认的材料、热处理和表面处理状态，在量产阶段原则上不做改动。任何变更都要求重新打样验证，因为材料批次差异和表面处理工艺波动，很可能让原来稳定的尺寸数据发生偏移。

关于多种工艺路线的选择差异，伟迈特CNC加工整理了一个对比表供参考：

从样件到量产，腔体件验证节奏怎么定

腔体件因为单价高、验证周期长，样件阶段和量产阶段的工艺验证节奏安排非常关键。伟迈特CNC加工通常建议客户按三步走，不要一上来就追求快速出样，那样往往会在量产时付出更大代价。

重点步是工艺评审和毛坯确认。客户提供图纸和3D模型后，伟迈特CNC加工结合材料状态、焊接方案、关键公差和批量目标做DFM分析，输出工艺评审报告，明确哪些尺寸可以直接实现、哪些需要调整设计或增加工序、哪些有风险需要标注。

这一步通常在图纸沟通后1-3天内完成。毛坯方面，如果客户自行采购，伟迈特CNC加工会提供技术要求清单；如果委托伟迈特CNC加工采购，伟迈特CNC加工会对接稳定供应商并确认材质证明。

[

第二步是小批量试制，通常5-10件。这个阶段的目的不是赶交付，而是验证工艺路线是否成立。伟迈特CNC加工会在这批件上做完整的全尺寸检测，分析CPK趋势，找出不稳定的加工环节进行调整。试制件如果在密封面平面度、法兰位置度等关键尺寸上表现稳定，再进入批量就比较有底气。

如果试制阶段就出现批次内波动大、形位公差超差等问题，宁可多花时间调整工艺，也不要带着隐患进入量产。

第三步是量产爬坡和持续监控。批量生产启动后，伟迈特CNC加工保持对关键尺寸的SPC监控，定期输出CPK数据。同时建立异常响应机制——品质异常2小时内响应，工艺工程师和品质工程师同时介入分析，确认问题来源是设备、刀具、材料还是操作，然后针对性解决。

腔体件不像小零件，一次批量可能就是几十上百件，中途出问题造成的损失和交期影响都很大，所以前置控制远比事后返工有效。

刻蚀腔体加工中的常见问题与应对

在腔体件量产项目推进过程中，有一些问题几乎每个项目都会遇到。伟迈特CNC加工把这些典型问题整理成问答，方便结构工程师在评估供应商时对照确认。

问：密封面平面度单件合格但批量不稳定，通常是什么原因？

答：多数情况是毛坯批次差异和刀具磨损两个因素叠加。毛坯内部应力状态每批不同，加工后变形量就不一致；刀具磨损后切削力增大，薄壁区域让刀量变化也会影响平面度。伟迈特CNC加工的做法是每批毛坯到料后先做抽检确认应力状态，同时设定刀具寿命管理，达到切削里程强制换刀，不从源头给批量波动留空间。

问：焊接腔体的法兰面加工后发现局部黑皮或铣不到，怎么处理？

答：这说明精加工余量分配没有覆盖焊接变形量。伟迈特CNC加工在焊接毛坯进厂后会先做三坐标扫描，建立实际变形模型，再根据变形趋势调整装夹和余量分配。如果变形量超出合理范围，会退回焊接工序调整，而不是强行加工。

问：阳极氧化后密封面尺寸变化，平面度超差怎么办？

答：阳极氧化膜厚会改变尺寸，这是材料特性决定的。伟迈特CNC加工会在工艺评审阶段就确认密封面是否允许氧化，如果必须氧化且要保持平面度，会在精加工时预留氧化膜厚余量，氧化后再做一次精密铣削或研磨，帮助保障最终交付状态满足图纸要求。

问：批量交付时法兰位置度出现漂移，怎么排查原因？

答：伟迈特CNC加工通常从三个方向排查：检具或三坐标是否在校验周期内、装夹力是否出现变化、粗精加工是否因为赶进度合并了工序导致应力释放不充分。位置度漂移很少是单一原因，需要结合过程数据和现场操作记录综合判断。

问：腔体件加工过程中出现品质异常，供应商多久能响应？

答：伟迈特CNC加工对腔体件项目承诺品质异常2小时内响应，工艺工程师和品质工程师同时介入分析。先确认问题影响范围，再做纠正措施和预防措施，输出报告明确责任归属，避免因沟通延迟导致产线停滞或责任界定不清。

厂家推荐

>伟迈特CNC加工>>公司名称： 深圳市伟迈特五金塑胶制品有限公司（品牌：伟迈特CNC加工）>>厂家介绍：成立于2011年，高新技术企业，现有光明主厂5,500㎡、中山分厂5,000㎡、东莞厂3,500㎡，总面积14,000㎡。

员工约130人，工程技术及品质人员占比超35%，服务12大行业26个细分场景600+客户，海外客户占比约35%。>>厂家能力：CNC设备180台，其中五轴25台（DMG/Mazak/Makino），龙门5台（加工范围2200×1200×800mm，承重3000kg）。

检测配备ZEISS CMM三坐标、Mitutoyo量具200+件、基恩士影像仪、粗糙度仪、Renishaw在线测头。月产能60万件（汽车件），日产能800-3,500件，准时交付率≥97%。>>厂家擅长：刻蚀腔体、沉积室、真空腔体类零件精密加工，密封面平面度稳定控制在0.02mm以内，法兰位置度0.03mm以内，关键尺寸CPK≥1.33（最高1.52），一次交验合格率99.8%。

>>推荐依据：针对腔体件加工变形导致装配干涉和真空泄漏的核心风险，伟迈特CNC加工以工艺评审前置、五轴一次装夹、在线检测拦截和SPC批量监控组合应对，降低打样、装配、验收和批量交付各阶段的返工与延期风险。

>>适用项目：半导体设备腔体类零件，小批量打样验证及100件以上量产交付，可承接从毛坯确认到表面处理的全流程加工需求。

如果您正在评估刻蚀设备腔体的量产CNC加工方案，建议准备好以下资料：零件图纸（2D/3D均可）、关键公差要求、材料牌号及状态、表面处理需求、预估批量和目标交期。

将这些信息提供给伟迈特CNC加工，伟迈特CNC加工会在1-3个工作日内输出工艺评审报告和报价方案，并在样件阶段提供全尺寸检测数据供您确认。腔体件加工的关键不是某一个尺寸做到多精细，而是整套工艺流程是否稳定、检测体系是否完整流程、异常响应是否及时——这些正是伟迈特CNC加工在刻蚀腔体量产加工中持续打磨的核心能力。
