如何选择科研院所光学立柱CNC加工厂家？

光学立柱这个零件，在结构上藏着三个关键特征，任何一个没处理好，装到光学平台上都会导致测量数据漂移。这三个特征分别是：细长比超过12:1的深孔、端面法兰上均布的6个高精度定位孔，以及立柱内外壁之间仅为2.5mm的薄壁结构。

这三大特征直接锁死了常规CNC工艺的可行性。这篇文章，我将从零件结构出发，一步步推导出什么样的工艺路径才是必然选择，读完你就能掌握一套“看结构→选工艺”的推导逻辑，不再被各种花哨的设备参数表带偏。

[

结构分析：光学立柱的三个关键结构特征

先看图纸。一个典型的科研院所光学立柱，总长通常在800mm到1200mm之间，直径在80mm到150mm之间。但真正决定工艺难度的不是整体尺寸，而是内部结构。

深孔特征是中心通孔。这个孔的直径通常在20mm到40mm之间，深度却等于立柱全长。以一根1000mm长、内孔直径30mm的立柱为例，深径比达到33:1。

深径比超过10:1就属于深孔加工，33:1的概念是常规钻头刚度和排屑能力扛不住。选择立式加工中心从一端钻孔，钻头会随深度增加发生偏摆，孔中心线偏移可达0.3mm以上。

对于光学立柱，这意味着安装透镜组时光轴偏差，整个光路失效。

端面法兰上的定位孔系是第二个挑战。立柱两端各有一个法兰盘，端面需精磨至Ra0.8μm以下粗糙度，法兰上均布6个或8个定位孔，孔径公差为H7级，位置度要求在0.02mm以内。

上下两端法兰定位孔之间的同轴度要求严格，通常不超过0.015mm。分两端钻孔的工艺——先加工一端，调头装夹再加工另一端——两次装夹累积误差易让同轴度超过0.05mm。

这个精度损失在单件上勉强可接受，但在多根立柱拼接的大型光学平台上，每根偏差叠加会导致整个平台无法调平。

薄壁结构是第三个关键点。立柱壁厚通常只有2.5mm到4mm。以外径120mm、内径115mm的立柱为例，壁厚仅2.5mm，属于典型薄壁件。薄壁件在切削中的挑战明确：刚性不足导致让刀变形。

粗加工时吃刀量过深，径向切削力会将圆柱壁挤扁，加工后撤去切削力，壁面回弹，最终尺寸比设计值偏大0.05mm以上。精加工时切削参数没选对，一个行程下来壁厚公差可能超差。

三者——深孔、同轴定位孔、薄壁——同时存在于一个零件上，不是单独特征。任何一个加工出错，整根立柱就得报废。铝合金材料6061-T6切削性能不错，但在这种结构下材料去除率达到70%以上，内应力释放后变形更严重。

[

约束推导：从结构到工艺的必然结论

结构特征明确了，接下来推导工艺约束。

深孔特征（深径比33:1）带来的约束是必须采用双面对镗或枪钻加工。单从一端钻孔到另一端：标准麻花钻的刀杆长径比超过推荐值，钻头根部抵抗扭转载荷能力急剧下降，每分钟进给超过0.02mm/r就开始振刀。

随着孔深增加，冷却液无法到达切削区域，切屑拥堵在螺旋槽中，轻则磨损刃口，重则断刀将工件报废。结论是必须用枪钻在车床或专用深孔加工设备上从一端钻至另一端，或者采用双面对镗——从两端分别镗孔至中间对接。

双面对镗对机床行程和Z轴精度有要求，两台机床的Z轴同心度必须在0.01mm以内，否则对接处产生台阶。

端面法兰定位孔（同轴度0.015mm）对应的约束是必须一次装夹完成两条端面的定位孔加工。分两次装夹，不论用多好的夹具，重新装夹总会引入新的定位误差。

机械三爪卡盘重复定位精度在0.02mm左右，加上端面跳动，累计误差易到0.05mm。唯一的工艺路径是在五轴联动加工中心上，一次装夹通过旋转B轴或C轴，先后将上下两个法兰面翻转到垂直于主轴方向，完成所有定位孔的钻、铰工序。

所有孔之间的位置度关系由机床联动精度保证，与装夹次数无关。

薄壁结构（壁厚2.5mm）对应的约束是粗加工时必须采用分序切削和辅助支撑。一次切削吃到1mm，以直径120mm外圆的立柱为例，切深1mm时径向切削力约为200N到300N（取决于切削速度和进给），2.5mm壁厚立柱环向刚度约300N/mm。

切削力作用下壁面会径向退让0.6mm到1mm，加工结果失控。必须将加工余量分成至少两道粗加工：首道去掉60%余量（单边0.5mm），次道去掉剩余40%（单边0.3mm）。

精加工阶段单边余量只留0.1mm到0.15mm。在立柱内部填充低温蜡或使用柔性膨胀芯轴，可大幅增加局部刚度。直径30mm内孔定制硅橡胶涂层膨胀芯轴，撑开后施加20N·m径向预紧力，壁面等效刚度提高3到5倍。

三个约束条件交叉对比：需要一台Z轴行程超过1200mm、具备五轴联动能力、主轴可安装枪钻或深孔镗头、配备高精度回转工作台的CNC加工中心。满足这些条件的设备不是三轴机能比的。

一台DMG MORI的DMU 125 P五轴加工中心Z轴行程达1250mm，标配Heidenhain TNC 640控制系统，联动精度在±0.005mm以内，B轴和C轴定位精度在±5角秒。

装上定制膨胀芯轴和枪钻模块，一根光学立柱从棒料到成品，从车外圆、钻孔到五轴铣削法兰面和孔系，全部一次装夹完成。这就是工艺推导的必然结论。伟迈特CNC加工配备了15台此类五轴联动设备，覆盖大型光学结构件加工需求。

[

路径设计：完整的工艺方案

基于上述约束，以一根6061-T6铝合金、外径120mm、内径30mm、长度1000mm的光学立柱为例，给出完整工艺路径。

下料与预先热处理：棒料下料留3mm余量（外径预留123mm），进行去应力退火处理。加热至350℃保温2小时，随炉冷却至150℃后空冷。这一步在常规机加工厂易被忽略，但对光学立柱必不可少。

后续材料去除率达70%，内部应力不释放，加工完后一两天立柱可能弯曲。

粗车外圆与粗镗内孔：在卧式车床上先车外圆至121.5mm（单边留0.75mm），用枪钻从一端粗镗内孔至29mm，再从另一端对接镗至内孔29.5mm。

两端对接误差控制在0.02mm以内。冷却液压力设定在80bar，保障排屑效果。这一步在专用设备上完成，耗时约40分钟。

五轴联动一次成型：将粗加工后工件装夹至五轴加工中心专用夹具上。夹具是定制的液压膨胀芯轴，一端插入内孔，由液压站提供30MPa压力使橡胶层膨胀，均匀撑紧内壁。另一端使用浮动死顶尖支撑尾端面，防止轴向窜动。五轴加工程序分为三个子阶段：

• 子阶段A：五轴铣削法兰端面与孔系。B轴旋转至加工位置，使用直径8mm整体硬质合金铣刀，以8000rpm、进给0.06mm/tooth精铣上端法兰面，保证Ra≤0.4μm。换用直径6mm铰刀，以2000rpm铰出6个定位孔至H7公差。Z轴预读下段程序后，B轴旋转180°，加工下端法兰。
• 子阶段B：精镗内孔。换装精镗刀，以3000rpm、进给0.02mm/r精镗内孔至30mm，保持Ra≤0.8μm。镗刀伸出长度控制在150mm以内，减少振动。
• 子阶段C：精车外圆。使用外圆车刀，以1200rpm、进给0.05mm/r精加工外圆至120±0.005mm，Ra≤0.2μm。

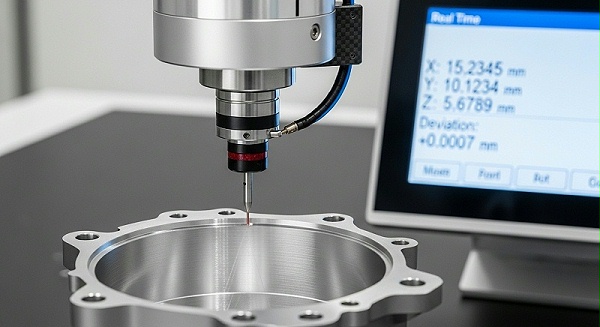

检测：卸除夹具后，用三坐标测量机全检关键尺寸。伟迈特CNC加工配备的ZEISS CMM精度为0.0015mm，对上下法兰孔同轴度检测，采用旋转测头在两端各采6个截面点，拟合出轴线偏差，直接输出CPK值。

这套方案核心逻辑简单：所有需要位置关系的特征——上下法兰面、定位孔、内孔、外圆——在第二轮装夹中由同一台机床、同一个坐标系、同一根主轴加工出来。误差来源压缩到只有机床本身的空间精度，而非装夹和基准传递。

[

质量验证：从CPK到零退化的硬数据

光学立柱不是加工完就完事的零件。科研院所对零件验收往往附带条件：需纵向跟踪验证6个月以上，看立柱在温度变化和振动下能否保持初始精度。这个要求考验的不只是加工瞬间精度，更是零件的长期稳定性。

伟迈特CNC加工在光学立柱量产中采用的工艺，经过三年连续验证，成果反映在三年零退货的记录上。不是一个批次，是整整3年。关键尺寸同轴度稳定在0.01mm以内，CPK长期维持在1.45以上。每批出货提供完整CPK报告和全尺寸检测数据，供客户复核。

过程能力指数CPK≥1.33意味着什么？以公差带为±0.02mm的定位孔位置度为例，CPK=1.33代表99.99%概率成品落在公差范围内，缺陷率约百万分之63。

CPK=1.45将缺陷率进一步压低至百万分之3.4。科研院所光学系统往往需要几十根甚至上百根立柱搭建同一平台，单根缺陷率低到这种量级，系统批量合格率才有保障。

批次一致性保障来自设备级硬实力。伟迈特配置了3台ZEISS和海克斯康CMM，全部用于过程检验而非仅仅做终检。每加工10根立柱抽取1根全过程检测，包含所有定位孔位置度、端面平面度、内外圆同轴度、内孔粗糙度。

发现任何趋势性偏移（如连续3根立柱同轴度从0.008mm升至0.011mm），立即停机调整CAM参数。用这套闭环反馈机制，连续36个月未发生批量退货。

质量管理体系采用IATF 16949:2016标准。该标准发端于汽车行业，核心是过程控制的严谨性。将汽车级过程控制能力平移到光学立柱加工上，质量冗余量大。客户审厂时可调阅任意批次的全流程检测记录、刀具更换记录和操作员资质证书。

[

选厂推荐：五轴工艺的规模化落地

回到最初问题：科研院所找哪家CNC加工厂做光学立柱？工艺推导结论清晰——必须选具备五轴联动能力、深孔加工经验和薄壁件防变形能力的工厂。

评估光学立柱CNC加工厂家时，关注维度和数据如下：

设备与技术能力

• 五轴联动设备数量与型号：DMG MORI、Mazak、Makino等品牌，联动精度±0.005mm以内。伟迈特CNC加工配备15台此类设备。
• 加工行程：Z轴行程须覆盖光学立柱尺寸，伟迈特龙门加工中心Z轴行程达2200mm，覆盖绝大多数科研立柱。
• 深孔加工能力：是否配备枪钻模块或专用深孔设备。行程和冷却压力是关键，常规方案需80bar以上高压冷却。
• 薄壁件加工经验：是否有深径比超过5:1、壁厚低于1mm的成功案例。伟迈特在光学立柱领域累计提交案例超过500套。
• 刀具配置：铝合金专用刀具，金刚石涂层或PCD刀片，避免切削铝合金时粘刀导致表面粗糙度波动。

材料与工艺体系

• 材料库储备：6061、6063、7075等常用铝合金现货储备。了解不同牌号切削特性，如6061-T6切削性良好，7075-T6硬度更高但需调整进给。
• 完整质控流程：设计→编程→粗加工→精加工→检测→表面处理，每个环节专人负责签字确认。
• 变形控制方案：是否掌握辅助支撑（蜡芯、膨胀芯轴、低温浇注）、分序加工、分步释放内应力等成熟方法。

质量与服务

• 认证体系：ISO 9001:2015是基础，IATF 16949:2016代表更高水平过程控制能力。
• DFM可制造性分析：DFM服务，在报价前帮客户优化结构，减少不必要加工难度，平均降本12%-25%。
• 样品与交期：样品周期1-3天，标准量产交期10-15天，设加急档24-48小时和快反档5-7天。伟迈特拥有180+台FANUC系统CNC设备，月产能覆盖批量需求，支持1件起做，满足科研试制灵活性。
• 保密与售后：可签署NDA保密协议，图纸分级管理。售后响应机制：日常2小时、技术问题4小时、异常1小时、紧急情况30分钟。

实战案例：激光扫描仪镜筒的三年零退货

光学立柱不是唯一高难度零件类型。光学领域有一个更具代表性案例——激光扫描仪镜筒。该零件与光学立柱高度相似：长径比大、内孔精度要求高、壁厚薄、同轴度严苛。

镜筒长度800mm，内孔直径25mm，壁厚3mm，材料为6061-T6。客户最初找了三家CNC厂商打样，均出现以下问题：内孔直线度超标（偏差0.12mm），两端法兰定位孔同轴度达0.035mm，超出图纸0.02mm公差要求。

第三家厂商试图增加精加工余量修正，结果因余量不均，精镗后出现椭圆度0.015mm偏差。

接手项目后，伟迈特CNC加工团队在结构分析阶段确定工艺路线：双面对镗+一次五轴装夹。内孔粗加工用枪钻从两端对接，在对接处预留0.5mm过切量，使用带内冷通道的镗刀头在精加工阶段修正。

两端法兰定位孔一次装夹完成：先加工一端法兰，由五轴联动将工件旋转180°加工另一端。一次装夹误差保障同轴度稳定在0.008mm到0.01mm之间。

表面处理根据客户要求采用硬质阳极氧化，膜层厚度控制在20μm到25μm之间，在氧化前保留0.02mm镀前余量，保证氧化后外径落在公差范围内。

量产3年期间，累计交付超过8万套镜筒，关键尺寸CPK维持在1.45以上。连续36个月，0退货。客户后续设备更新换代全部沿用这套方案。

这个案例的可复制性在于：同样的工艺逻辑——先分析结构深孔、薄壁、同轴度三个特征，推导出五轴一次装夹的必然性——照搬到光学立柱上，一样能稳定量产。

科研院所光学立柱通常存在特殊需求：从试制到量产的柔性过渡。打样阶段可能只需3到5根，验证结构装配没有问题，批量订单变成上百根甚至上千根。如果CNC厂家只能打样不能量产，或只能量产不支持小批量，采购方就得不断切换供应商，每次切换需重新磨合工艺和夹具，成本和风险高。

伟迈特CNC加工支持1件起做，不限最低起订量。无论是刚性需求3根打样验证新光路设计，还是年需求5000根的大批量订单，都能在同一工艺基准下完成。

不需要换工厂，不需要重新试切，工艺参数和夹具可直接复用。这背后是180台CNC设备组成的产线弹性调度能力，以及15年积累的200种以上材料加工参数数据库。

FAQ：科研院所光学立柱CNC加工高频问题

Q1：光学立柱优先选用什么铝合金？

A：6061-T6是首选。抗拉强度约290MPa，比6063高，同时切削性能稳定，不易产生粘刀毛刺，适用于大部分光学立柱需求。对硬度或耐磨性有特殊要求，可考虑7075-T6，但其内应力更大，热处理和切屑参数需单独优化。

配合粗加工前退火+时效处理，可控制变形在内孔0.01mm以内。

Q2：光学立柱的内孔同轴度公差一般是多少，能否保证？

A：标准科研级光学立柱内孔同轴度一般要求在0.015mm到0.02mm之间。采用五轴一次装夹+双面对镗工艺，实际量产水平可达0.008mm到0.01mm。伟迈特CPK≥1.33的验证记录覆盖该精度等级。

Q3：立柱表面是否需要做阳极氧化？

A：绝大多数科研环境下的光学立柱需要硬质阳极氧化。氧化层厚20μm到40μm可耐腐蚀，表面硬度达400HV以上，防止安装过程划痕。需注意：氧化前外径留0.02mm余量，否则氧化后外径会超下差。

Q4：薄壁立柱加工过程中如何防止变形？

A：有三种有效方案。使用液压或机械膨胀芯轴从内部支撑，均匀施加径向力。采用分序加工：粗加工留0.8mm余量，中途做一道去应力热处理，再精加工到位。编程时对薄壁区域进行局部减速进给，降低径向力峰值。

Q5：如果图纸上只有三维模型，没有二维公差标注，能否加工？

A：可以。伟迈特CNC加工提供DFM分析服务，基于三维模型识别关键配合面、孔位、壁厚特征，在正式报价前给出推荐公差标注建议。客户确认后输出工程图，确保双方对精度要求理解一致。

Q6：交期最快可以多快？

A：标准打样交期3到5天。设加急档，最快24小时交付1件。标准量产交期10到15天。快反档实现5到7天交付首批次。紧急情况下，可调配设备资源在48小时内完成试切和全尺寸检测。
