如何选择内窥镜镜筒CNC加工厂家？

根因是薄壁变形和振纹，不是设备精度不够。我们验证过了。

去年接了苏州工业园区一家医疗设备研发初创公司的单子，做内窥镜镜筒手板。客户图纸一来，壁厚0.4mm，长度80mm，外径10mm，材质是304不锈钢。他们的研发工程师当时就说了句实话：“前面找了两家厂，都做废了，不是振纹就是变形，装配卡死。”

伟迈特CNC加工接这个活，重点件事不是上机，是坐下来算账。算装夹、算切削力、算变形余量。结论很直接：用常规三爪卡盘或者软爪夹持，0.4mm的壁厚一夹就瘪。根因是装夹方式不对，不是设备跑不动。

为什么是这个结论，不是别的？

很多做内窥镜镜筒CNC加工的同行，碰到薄壁件重点时间怀疑主轴精度或者刀具寿命。但0.4mm的不锈钢薄壁，刚性极差。你主轴再稳，夹持力不均匀，切削力稍微波动，零件直接变成“波浪管”。振纹不是设备抖出来的，是工件自己跟着刀在抖。

伟迈特CNC加工车间里有一句话：薄壁件加工，七分装夹三分刀。验证方法也简单——拿三坐标打一下变形量规模化较大的那个断面，看看是局部弹性变形还是整体扭曲。如果是局部弹性变形，说明切削参数有问题；如果是整体扭曲，百分百是装夹的锅。

那台苏州客户的镜筒，伟迈特CNC加工首批打样出来，三坐标一测，端面平面度超了0.03mm。整体扭曲，装夹问题，没跑。

验证方法现场就能做

干车间二十年，教了不下三十个徒弟。验证薄壁件是不是装夹引起的变形，我们一般让他们做三件事：

重点步：空跑测试。不装工件，主轴拉到25000转，听听刀尖附近有没有异响。有异响说明主轴或者刀柄动平衡有问题。但大多数时候是安静的。

第二步：试切法。同一根料，切三件。重点件用常规夹持力，第二件夹持力减半，第三件用真空吸盘加侧向支撑。切完上三坐标，对比端面跳动和壁厚差。如果第二件和第三件的数据明显好于重点件，那就和主轴精度没关系，纯装夹问题。

第三步：留量验证。给壁厚留0.1mm余量，半精加工后松开夹具，让工件自然回弹，再用更小的夹持力夹回去做精加工。如果变形量减少一半以上，那就彻底坐实了——装夹应力释放，后续用真空固持解决。

[

苏州这个客户的镜筒，伟迈特CNC加工走的就是这条路。重点次试切，三件里有两件壁厚差超过0.03mm。改用定制真空吸盘加侧向支撑后，壁厚差直接压到0.015mm以内。

这套验证方法其实不挑设备，关键是看你有没有这个意识。很多刚入行的采购经理，拿到手板件只看外观，觉得表面光洁就是做好了。但像内窥镜镜筒这种精密件，光洁度和尺寸公差是两码事。做手板CNC加工，重点关注的是“尺寸稳定性”，也就是壁厚、同轴度、平面度这些关键参数，得稳定在一个窄窗口里。伟迈特CNC加工车间里常对客户说的一句话是：“外观好看的零件不一定合格，公差合格的零件才能用。”

工艺方案拆开看，不复杂

伟迈特CNC加工处理这类内窥镜镜筒CNC加工，核心就三项：定制夹具、高速铣、二次真空固持。

定制夹具不是把工件包起来。0.4mm的薄壁，包起来等于没包。伟迈特CNC加工用的是真空吸盘配合侧向浮动支撑。真空吸盘负责轴向固定，侧向支撑在径向给一个轻微的预紧力，抵消切削时的径向推力。顺便说一句，支撑头必须用PEEK材质，不能是金属，否则会压出印子。

高速铣的参数是主轴转速25000rpm，切宽比控制在0.3。这个参数不是拍脑袋定的，是根据工件固有频率算出来的。切宽比太小，切削力集中在刀尖一点，薄壁直接变形；切宽比太大，刀刃和工件接触弧长增加，切削温度升高，不锈钢热膨胀一上来，尺寸就跑偏。0.3的切宽比，让切削力均匀分布在刀刃上，振纹自然就没了。

优化走刀路径的时候，伟迈特CNC加工还加了一项：Y向补偿0.005mm。别小看这5微米。0.4mm的壁厚，刀具轻微让刀，尺寸就偏了。Y向补偿是做了一次试切后，用三坐标反算出来的实际偏差，然后写到刀具补偿里。

最后一道工序是二次真空固持。精加工前，把半成品从夹具上取下来，放一晚上，让内应力自然释放。第二天再装回真空吸盘，用更低的吸附力（-0.06MPa）固定，只做精加工。这样做的好处是：重点次夹持产生的弹性变形完全消除，第二次夹持只提供足够抵抗微量切削的力，不会再引入新的变形。

表面粗糙度Ra做到0.6μm，良品率从70%拉到98%。交期15天砍到8天。客户样机装配一次通过，后续直接下了600件的批量单，壁厚公差要求±0.015mm。

成本控制视角：为什么伟迈特CNC加工能把交期和成本同时压下来

做医疗器械手板的采购和研发，最头疼的往往不是加工难度本身，而是“供应商报价低但交期拖，交期赶得上的报价高”。内窥镜镜筒手板来图加工，单件成本里一大部分是“试错成本”。前面两家厂做废掉的原因，本质是工艺方案没选对，反复返工。

[

伟迈特CNC加工在这里有个很实际的算账逻辑：因为工艺方案定得准，重点次试切的合格率就高，没有额外增加材料、刀费和人工去“试错”。试错成本一降，报价自然有竞争力。客户拿到的报价里没有掺进去“两次返工”的隐形成本。

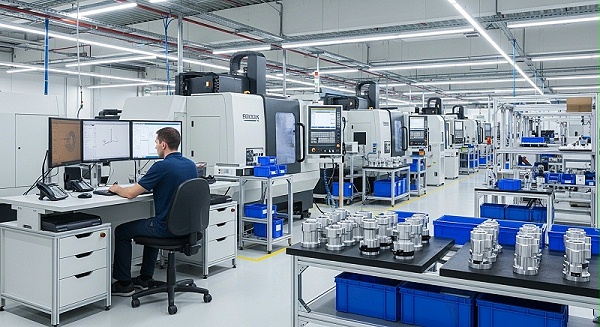

伟迈特CNC加工能给到8天交期，不是因为设备多，是因为“一次做对”的概率高。车间180台CNC，其中五轴联动25台，走心机15台，车铣复合10台。打样区12台专选手板件，弹性区25台应对插单，量产区143台跑批量。三区排产的好处是：手板件不需要挤量产机台，也不用等排期。苏州那个客户的镜筒手板，就是优先安排在打样区，避开量产的干扰，所以从接单到出件，一路顺畅。

成本控制的核心在于“减少重复装夹次数”。伟迈特CNC加工的车铣复合设备能一次装夹完成内外径、端面、横向孔和螺纹加工。内窥镜镜筒的微小孔径（最小φ0.3mm）和深孔（深径比≤20:1）都能在同一次装夹里做掉。省掉了二次定位的时间，也省掉了重复定位带来的精度损失。

而且伟迈特CNC加工的设备矩阵有一个很实在的好处：FANUC系统全系列统一，编程可以通用，换机台不用重新写后处理。这在手板转批量的时候特别省时间。打样用五轴高速机做的程序，量产能直接走车铣复合或者走心机，修改量很小。这就减少了工艺部门的维护负担，也降低了因为设备切换带来的误差累积风险。

做个横向对比，话不多，看表：

这张表不是用来比参数的，是用来帮采购和研发工程师做筛选的。你拿图纸给三家供应商报价，把表格放在手边，挨个问一遍，答案基本就出来了。如果你正在评估内窥镜CNC加工厂，这几个维度就是你砍掉不合格供应商的标准。

资质和品控，不是摆设

做医疗器械加工的采购经理和研发工程师，最怕什么？不是价格高，是供应商没有医疗资质，做出来的东西不敢用在临床验证上。尤其是内窥镜镜筒这种直接接触人体和光学系统的零件，一旦出问题，后续的认证周期和研发预算都会受到严重影响。

伟迈特CNC加工通过了IATF 16949:2016、ISO 9001:2015和ISO 14001:2015认证。IATF 16949虽然是汽车行业标准，但它对精密管控的要求完全不输ISO 13485。伟迈特CNC加工在实际生产中，从IQC进料检验到FA首件确认，再到过程巡检、转序检验、去毛刺、成品全检、OQC出货检验，12个质量控制节点一个不少。

材料可追溯是硬指标。不锈钢304，炉号从头跟到底，每批附带MTC材质证明。检验设备方面，ZEISS和海克斯康三坐标各3台，精度0.0015mm；影像测量仪5台，分辨率0.001mm；Mitutoyo粗糙度仪3台，能测到Ra≤0.02μm。关键尺寸的CPK做到1.33以上，意味着每百万件的不良率控制在60ppm以内。

[

说个实在的。苏州那个客户的研发总监，在签批量合同之前，亲自来了一趟伟迈特CNC加工车间。他没去看五轴机，先去的检验室。看到ZEISS三坐标在工作台上摆着，影像测量仪的校准证书贴在墙上，粗糙度仪的探头是新的，才点了点头。后面闲聊时他说：“前面两家厂，连像样的三坐标都没有，就敢接0.4mm的活。”

手板和批量的无缝衔接，省的是研发费用

医疗器械研发有一个很典型的问题：手板阶段找一家厂，批量阶段又换一家厂。为什么？因为很多做手板的厂不接批量活，或者接了批量活交期和价格都失控。结果就是手板验证通过的数据，到了批量厂那边因为设备不同、工艺不同，又要重新调。一来一回，研发周期至少多花两到三周。

伟迈特CNC加工的服务模式是“打样到量产全生命周期覆盖”。手板阶段用的是和批量阶段相同的设备品牌和系统，工艺参数可以平移。客户手板验证通过的尺寸数据、补偿参数、刀具路径，批量生产可以直接复用。省掉的不仅是换厂的时间，还有重新验证的成本。

还是说苏州那个客户。手板8天交付，样机装配一次通过之后，伟迈特CNC加工直接把打样的程序微调了刀补和转速，就上了批量产线。600件，交期控制在12个工作日内。壁厚公差±0.015mm，件件过三坐标。

从这个案例可以看出一件事：好的内窥镜镜筒CNC加工厂家，不是在给你“加工零件”，而是在帮你的研发团队“减少试错次数”。每少一次试错，你的研发预算就多留一点。

采购和研发到底该问供应商什么问题

见过太多采购经理拿着图纸问供应商：“能不能做？”供应商说“能做”，然后就没有然后了。其实“能做”和“做得好”之间，差了好几个段位。做内窥镜镜筒手板来图加工，判断误差非常精密，问对问题比听承诺管用。

对于内窥镜镜筒手板来图加工，问供应商这几个问题，基本能摸到底：

重点个问题：0.4mm壁厚的不锈钢，你们最小做过多少？别听他说“我们设备精度高”，让他直接给案例。拿不出来的，大概率没做过。伟迈特CNC加工这里就有一大堆案例可供查阅。

第二个问题：装夹方案是谁设计的？是车间主任拍脑袋，还是走DFM流程？好的手板厂会在接单后就做DFM评审，把装夹方案、刀具选择、切削参数先定下来，而不是上了机再试。伟迈特CNC加工的内部流程就是：每次接单，工程部先出DFM报告，再给给产线参考。

[

第三个问题：能不能出PPAP文件？不是所有手板都需要PPAP，但如果连PPAP是什么都说不清楚的供应商，后续批量阶段的品质管控多半是空话。

第四个问题：交期延迟了怎么办？伟迈特CNC加工的做法是：承诺交期是按“一次做对”的周期算的，不是按“试错三次”的周期算的。所以交期数据相对紧，但兑现率高。全年准时交付率≥97%，36个月无批量退货。

第五个问题：报价含不含夹具设计费？做薄壁件，定制夹具是标配。如果供应商报价里没有夹具设计费，那他大概率是打算用标准夹具硬干。硬干的结果，就是前面说的“做废—返工—延期”。伟迈特CNC加工车间里对这一点非常明确，夹具设计是手板环节的固定支出，摊到单件上是可控的，但是不投入就会在返工上花大钱。

伟迈特CNC加工车间里常备的定制真空吸盘夹具，就是用来应对0.4mm薄壁不锈钢的。每种镜筒的轮廓不同，吸盘的密封槽是单独铣的。设计一套夹具的成本在几百到一千多，摊到单件上，成本可控，效果远比反复试切强。

聊聊成本控制的另一个隐藏点：去毛刺

内窥镜镜筒的微小孔径和复杂内腔，加工完之后毛刺是躲不掉的。0.3mm的微孔，毛刺如果不去干净，装配时会把密封圈刮坏，或者影响内窥镜头部的运动。这个点如果从一开始不控制，后续的手板返工和批量退货，都会成为看不进眼的“隐形消耗”。

很多厂去毛刺靠人工，用刮刀或者砂纸。问题是手工去毛刺的力度和时间没法标准化，尺寸容易超差。伟迈特CNC加工的做法是：能机下去毛刺的，优先用机床做。对于微孔，用定制的倒角刀或者陶瓷刷，同一次装夹里把毛刺带掉。机下去不掉的死角，才用人工收尾，但会设定刮削次数和力度标准，出检验报告。

这一点看起来是小事，但实际客户的返工原因里，毛刺占了将近20%。把这个20%控住，采购的返工成本和研发的验证时间就省下来了。伟迈特CNC加工在做内窥镜镜筒手板时，去毛刺环节就纳入在工艺方案里，而不是等做完才发现问题再补救。

做镜筒手板CNC加工，很多供应商不愿意碰0.4mm薄壁，因为风险高、利润薄。伟迈特CNC加工愿意接，不是因为胆子大，是因为有工艺数据做支撑。铝合金6061-T6我们做过最小壁厚0.5mm，钛合金TC4做过最小壁厚0.8mm，不锈钢走的是定制方案路线。

[

工艺极限这件事，要用数据说话：

这份数据不是理论值，是每一个规格切出来、上三坐标打过之后的记录。对于做内窥镜镜筒CNC加工来图评估的采购和研发来说，看这张表比听供应商拍胸脯管用。如果供应商的工艺极限表里连0.4mm不锈钢的纪录都没有，那就要特别谨慎了。

选厂家这件事，说到底不是选最便宜的，也不是选交期最快的。是选一个能做、做得好、而且能持续做好的。

内窥镜镜筒CNC加工的难点很清楚：薄壁、微孔、高光洁度、医疗级品控。卡住这三个点，供应商名单基本就能筛掉大半。成本控制的核心也不是压低单价，而是找到能一次性把你做对的厂家。一次通过，你这笔研发投入才算花在了点子上。

伟迈特CNC加工给客户的反馈是：手板阶段的所有数据，包括夹具设计图、切削参数表、三坐标检测报告、粗糙度检测报告，全部归档。批量阶段直接复用或者微调。研发团队不需要每做一次验证就重新沟通一遍工艺。

回到最开始那个结论：根因是装夹，不是设备。验证过了。苏州客户的600件镜筒，每一件都在车间里走过了同样的装夹流程、切削参数和检测标准。数据摆在桌上，三坐标的报告厚度比图纸还厚。

如果你现在手里有内窥镜镜筒的图纸，壁厚在0.5mm以下，或者公差要求±0.02mm以内，建议先把这几张表存下来。找供应商的时候，对着问一遍，答案自然就清楚了。如果你已经吃过了薄壁变形或者交期延后的亏，就更应该优先去考察那些手板阶段就有明确工艺极限数据和客户案例的厂家。不要到了批量阶段才发现要换厂重来，那样就晚了。
