人形机器人薄壁件CNC加工变形控制策略与实用方法

人形机器人关节壳体、大腿骨架、胸腔支撑板这类薄壁结构件，这几年询盘量明显增加。但真正能把图纸变成合格零件的厂家，比想象中少。原因不在设备，而在对“变形”这件事有没有系统性的控制手段。

一个小批量打样的场景很能说明问题：客户拿着一张壁厚1.2mm的铝合金壳体图纸找到伟迈特cnc加工，要求关键孔径位置度控制在0.02mm以内，平面度0.05mm。重点版试切出来，平面度超差0.12mm，孔位整体偏移。问题不在编程，也不在机床精度，而是从毛坯应力释放、装夹方式到刀具路径的整条链路都按常规件思路在走。

薄壁件加工不是“把壁厚做薄”这么简单。它考验的是厂家对切削力、夹紧力、残余应力、热变形这四类变量的理解深度，以及是否愿意在工艺设计阶段多花时间。

先搞清楚变形到底从哪来

薄壁件变形不是单一原因造成的。实际加工中，四类变形经常叠加出现，最后在检测台上暴露成超差。分清楚来源，才有对应的控制手段。

让刀变形。这是薄壁件最典型的变形形式。刀具切削时，工件刚性不足以抵抗切削力，壁面被刀具推开，实际切深小于设定值。等刀具走完，壁面回弹，尺寸已经偏了。壁厚越薄，让刀越明显。1mm以下的铝件，让刀量能占到公差的很大比例。

夹紧变形。很多人以为夹得越紧越稳，薄壁件恰恰相反。虎钳夹紧力过大，薄壁件在夹持点局部压溃或整体弯曲，松开夹具后工件回弹，加工完的尺寸全部跑掉。这种变形最隐蔽，因为装夹时看着是贴死的，取下零件才发现问题。

热变形。切削热积聚在薄壁区域，材料受热膨胀，加工时尺寸是对的，冷却后收缩，尺寸就变了。铝合金导热快，但薄壁件热容量小，局部温度上升仍然明显。

[

残余应力释放。原材料本身就有内应力，轧制、热处理、锯切都会引入。加工切除大部分材料后，应力平衡被打破，工件向应力释放的方向弯曲。这也是为什么有些零件加工完尺寸合格，放一晚上第二天再测，平面度超差了。

用一张表把这四类变形的特征和控制思路理清楚，方便对照排查。

装夹方式决定了一半的成败

薄壁件装夹的核心原则只有一条：让夹紧力均匀分布，避免局部应力集中。伟迈特cnc加工在评估薄壁件图纸时，重点件事就是看装夹方案能不能落地，装夹思路不对，后面所有工艺参数都白调。

软爪加辅助支撑。常规硬爪直接夹持薄壁件，接触面积小、压强高，很容易夹出印痕或局部变形。改成软爪后接触面积增大，夹紧力分散。对于长条形薄壁件，中间部位悬空部分需要加辅助支撑，避免铣削时振动和让刀。

真空吸盘。适合大面积薄板类零件。真空吸盘从底面均匀吸附，没有侧向夹紧力，对平面度控制很有帮助。但薄壁件吸持后本身会有微小变形，需要考虑吸盘平面度和工件底面平整度。底面不平整，吸盘一吸，反而把工件吸弯了。

胶粘定位。小批量或超薄件常用的一种方式。用专用胶水把工件粘在基板上，加工完再脱胶。好处是完全没有夹紧力，适合0.5mm以下的极端薄壁件。代价是装夹和卸料时间长，不适合大批量。

组合夹具。结构复杂、多处悬空的薄壁件，单一装夹方式往往不够。伟迈特cnc加工在实际生产中经常用“底部定位＋侧面辅助支撑＋顶部轻压”的组合方案，让工件在每个受力方向都有支撑，减小加工过程中的位移。

装夹方案确定后，还要做夹紧力验证。用百分表打表，夹紧状态下和松开状态下的读数变化，能直观反映夹紧变形量。这个步骤花不了几分钟，但能避免批量加工后才发现问题的尴尬。

刀具和切削参数怎么定

薄壁件加工的刀具选型和参数设定，逻辑和常规件完全不同。常规件追求效率和金属去除率，薄壁件要先保证切削力小、切削热少、刀具锋利。

[

刀具选择。优先选大螺旋角、小刃口圆角的立铣刀。螺旋角大，切削刃切入和切出更平缓，切削力波动小。刃口圆角小的刀具更锋利，切削阻力低，但刃口强度也低，适合铝合金这类软材料。钢件薄壁件要平衡锋利度和耐用度，不能一味追求锋利。

刀具直径也有讲究。能选大刀径就选大刀径，刀具刚性足，不容易发生刀具让刀。但大刀径意味着切削接触面积大，切削力也大。实际加工中，更多是根据薄壁区域的结构限制，选择一个刚性和切削力平衡的尺寸。

切削参数。薄壁件加工的核心逻辑是“小切深、高转速、适当进给”。切深小了，切削力就小，让刀变形和热变形都能控制住。

• 轴向切深：粗加工建议控制在0.5-1mm，精加工可以到0.2-0.5mm。切深越小，切削力越稳定。
• 径向切深：精加工侧壁时，径向切深建议控制在刀具直径的10%-20%以内，减少侧向力。
• 转速：铝合金可以给高转速，配合冷却液带走热量。钢件转速不要拉太高，防止热变形。
• 进给：每齿进给量不要太大，控制在常规值的70%-80%，减小切削力波动。

顺铣还是逆铣。薄壁件侧壁精加工建议用顺铣。顺铣时切削厚度由厚变薄，切削力方向把工件压向支撑面，有利于抑制振动。逆铣切削力方向有抬升工件的趋势，薄壁件容易因此产生振动和让刀。

刀具磨损也是一个容易被忽视的点。薄壁件对刀具状态敏感，刀具一旦磨损，切削力急剧上升，工件变形随之加大。批量加工时，需要设定刀具寿命管理，定期检查刀具磨损情况，必要时提前换刀。

工艺顺序安排比单步参数更重要

薄壁件变形的控制，很大程度上取决于工序怎么排，而不是某一步的参数调得多好。伟迈特cnc加工在工艺评审阶段，会重点看工序顺序是否合理。

粗精分序。这是一个通用原则，但在薄壁件上意义更大。粗加工切除大部分余量，让毛坯内部的应力释放得差不多，同时把大部分变形引出来。精加工只留少量余量，在变形相对稳定的状态下完成最终尺寸。

[

粗加工切得快、切得深，效率优先，但要给精加工留下均匀的余量。如果粗加工尺寸波动大，精加工余量不均，切削力时大时小，最终还是会导致变形。

粗加工后加一道去应力处理。对于变形要求高的薄壁件，粗加工后可以做一次去应力退火或自然时效，让残余应力充分释放，再进行精加工。这道工序会增加周期和成本，但对于精度要求高的零件，属于必要投入。铝合金件可以考虑粗加工后放置一段时间再精加工，让应力自然释放一部分。

薄壁区域最后加工。如果一个零件既有厚壁区域又有薄壁区域，先加工厚壁区域，把大部分材料切除和应力释放完成，最后再加工薄壁区域。这样薄壁区域加工时，工件整体的刚性状态已经相对稳定。

对称加工，交替去除材料。对于两侧都有薄壁的零件，不要一次性把一侧壁加工到位，再加工另一侧。两侧交替、对称地去除材料，让工件受力平衡，减小整体弯曲变形。

变形怎么检测、怎么补偿

加工完成不代表可以交货。薄壁件的变形检测和补偿，是保证最终交付合格的关键环节。

检测方式选择。简单薄壁件用卡尺、百分表、高度规就能测。精度要求高的，用三坐标测量机（CMM）测关键孔位、平面度、位置度。对于大尺寸薄板类零件，激光扫描能快速获取整体面型数据，对比设计模型判断变形位置和量级。

三坐标测量适合抽检和首件确认，激光扫描适合全检和变形趋势分析。两种方式可以结合使用：首件和关键批次用三坐标做精密检测，产线批量用激光扫描做快速筛查。

[

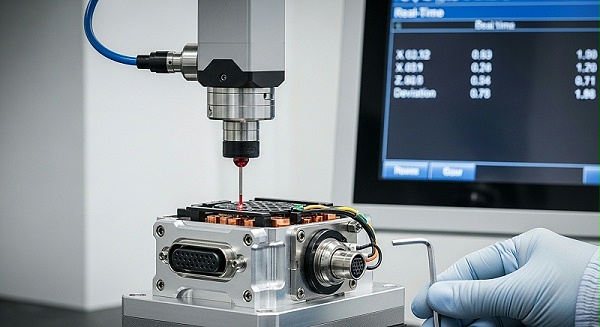

在线检测与补偿。加工中心可以配置在线测量系统，在精加工后、卸料前，用测头直接检测关键尺寸。发现问题及时补偿，避免整批报废。这种方法尤其适合批量生产，能够把变形控制在早期。

在线检测的价值不仅是拦截不良品，更是积累工艺数据。伟迈特cnc加工在批量薄壁件项目中，会对每件产品的在线检测数据进行记录，分析变形趋势。如果发现变形量随刀具磨损逐渐增大，可以提前安排换刀；如果特定位置总出现规律性偏差，可以针对性调整工艺参数。

加工补偿策略。对于让刀变形，可以在编程阶段预置补偿量，让刀具多切一点，抵消回弹量。补偿量需要根据试切数据确定，不能拍脑袋。还可以采用多刀次精加工，通过测量－补偿－再加工的方式逐步逼近目标尺寸。

放置后复测。残余应力释放导致的变形，不会在加工完成的瞬间暴露。交付前放置数小时或隔夜再复测，能发现潜在的变形风险。这个步骤在薄壁件上比较重要，尤其对长期尺寸稳定性有要求的零件。

怎么判断CNC厂家有没有薄壁件加工能力

薄壁件加工对厂家的要求，不只是设备够不够好，更是工艺体系完不完整。评估一个CNC厂家能不能胜任薄壁件加工，可以从几个维度去考察。

看工艺分析能力。在报价阶段，厂家是否主动询问装夹方案、材料状态、公差要求，是否给出明确的工艺路线和变形风险点，是一个重要信号。如果厂家拿到图纸就直接报价、不谈工艺，大概率是按常规件思路在对待，薄壁件的风险控制能力存疑。

伟迈特cnc加工在接收薄壁件询盘时，会要求客户提供完整图纸（含公差、表面粗糙度）和技术要求，然后进行工艺分析，输出包含装夹方案、刀具选型、参数范围、风险点的工艺方案，再给出报价。这个过程通常需要1-3天。如果一个厂家对薄壁件没有这套流程，建议谨慎评估。

看加工经验。直接问厂家做过多薄的壁、什么材料、公差要求多少，有没有类似的薄壁件工艺参考。有实际经验的厂家，能够清楚说出自己碰过的变形问题以及解决方式，而不是只会背理论。

[

看设备配置。薄壁件精加工对机床稳定性有要求。三轴、四轴、五轴设备是否具备，机床精度是否满足公差要求，是否配置在线检测系统，这些都是硬指标。同时要关注设备的状态维护，一台精度跑掉的机床，工艺再好也加工不出合格产品。

看质量体系。薄壁件的批量一致性，靠的是质量控制流程，不是某个师傅的手感。正规厂家应该执行自检、互检、专检的质量控制流程，交付时提供质检报告。伟迈特cnc加工在批量加工阶段，就是按这套流程严格执行，首件由客户确认OK后再进入批量生产。

看沟通深度。薄壁件加工经常需要甲乙双方反复沟通工艺细节。厂家能否理解你的技术要求，能否对图纸提出有依据的工艺建议，出现问题时能否快速响应，这些都会影响项目进度和最终质量。一个能主动指出图纸中可能存在的加工风险、并给出修正建议的厂家，比一个只会说“没问题”的厂家可靠得多。

关于薄壁件加工，几个常见疑问

问：薄壁件加工变形规模较大的元凶是什么？

答：通常切削力导致的让刀变形和残余应力释放最棘手。夹紧变形和热变形可以通过装夹和冷却手段控制，让刀和应力释放需要工艺设计层面的优化。

问：真空吸盘和常规虎钳，哪个更适合薄壁件？

答：大面积薄板类优先考虑真空吸盘，受力均匀无侧向夹紧力。小尺寸或异形薄壁件用软爪加辅助支撑更灵活。具体要看零件形状和壁厚，没有统一答案。

问：薄壁件粗加工和精加工应如何分工？

答：粗加工以效率优先，切除大部分余量并释放应力，但要留下均匀余量。精加工以小切深、低切削力完成最终尺寸。中间可根据零件精度要求决定是否增加去应力处理。

问：如何控制残余应力导致的变形？

答：粗加工后进行去应力退火或自然时效，让应力充分释放再精加工。对精度要求高的零件，可考虑加工后放置一段时间再复测确认尺寸稳定。

问：检测薄壁件变形用什么工具？

答：简单尺寸用卡尺、百分表；精密孔位和平面度用三坐标测量机；大尺寸薄板类用激光扫描。批量生产建议配置在线测量系统，及时反馈和补偿。

问：批量生产时如何保证每件变形一致性？

答：严格控装夹方式、刀具状态和切削参数的一致性，设定刀具寿命管理，定期抽检和在线检测，通过数据分析变形趋势，提前干预。

薄壁件加工，选对厂家比选贵设备更重要

人形机器人薄壁件的加工变形控制，不是某一个环节的单点优化，而是从工艺设计、装夹方案、刀具参数到检测补偿的完整链条。任何一个环节按常规件思路处理，变形风险都会在最后暴露。

图纸沟通阶段，建议把公差要求、表面粗糙度、材料状态、批量预期完整提供给厂家。一个负责任的CNC厂家，会基于这些信息进行工艺分析，给出变形风险点和控制方案，再进入报价和打样环节。伟迈特cnc加工在薄壁件项目上的处理方式是：先做工艺评审，明确装夹方案和参数策略，首件加工后客户确认，确认合格再批量生产。整个流程中，变形控制贯穿始终。

如果你现在正拿着薄壁件图纸寻找加工方，建议在询价时先问三个问题：你们对这类薄壁件怎么装夹？粗精加工怎么分工？变形检测用什么方式？对方的回答，基本能判断出工艺水平和技术底细。
