水下机器人连接件量产如何保证精度一致性与批量检测

接到水下机器人连接件量产CNC加工的需求时，你最初拿到的往往不是完整图纸，而是一份概念模型和一句“要能在300米水深下不泄漏”的工况说明。伟迈特cnc加工在评估这个项目时，最难的地方从来不是某个单孔的公差能不能做到，而是当零件从打样进入批量后，每一批的密封配合面、耐腐蚀处理、材料状态和装配表现还能不能保持打样时的那份确定性。

如果判断错，返工和延期还算轻的，更麻烦的是装配阶段才发现密封失效，责任界面说不清，成本和时间都难以挽回。本文从材料适配、密封面加工、量产一致性、表面处理协同和验收口径五个维度，讲清楚水下机器人连接件量产CNC加工到底该怎么判断。

为什么水下连接件不能只看打样精度，要按批量稳定性来评估

水下机器人的连接件，结构上通常不算极端复杂，但它的功能耦合非常紧密。一个典型的脐带缆连接器壳体或机械臂关节密封座，往往同时承担三个角色：结构承力件、密封配合件、腐蚀隔离层。这三重身份叠加在一起，意味着图纸上的每一个尺寸都可能牵连着密封圈的压缩率、端面的平面度、螺纹的旋合扭矩以及阳极氧化膜层的厚度分布。

打样阶段，伟迈特cnc加工工程团队用一台加工中心慢慢调试，刀具磨损低、切削参数稳、环境温度可控，做出一两件精度极佳的样品并不难。可一旦切换到量产，装夹方式变了，毛坯批次换了，刀具寿命进入中段，冷却液浓度波动，甚至车间昼夜温差都会让尺寸分布发生偏移。

水下连接件的密封配合面往往要求圆度在0.005mm以内、端面平面度在0.01mm以内，这种级别的特征在单件生产中靠经验可以控制，在批量生产中必须靠工艺窗口、在线检测和统计过程控制才能守住。

在伟迈特cnc加工的实际项目里，我们遇到过不止一次这样的情况：打样时密封测试全部通过，客户信心很足，结果首批200件里出现了间歇性的端面平面度超差，装配后O型圈压缩不均匀，低压测试不漏，高压测试却出现渗漏。问题不在设计，而在批量加工时刀具磨损补偿没有跟上，端面精铣的最后一个工步在刀具寿命中后期产生了微小的让刀。

这类问题如果不在量产启动前就考虑好补偿策略和检测频次，等批量做下去再发现，返工成本几乎是不可接受的。

所以，判断一个水下机器人连接件量产CNC加工方案是否可靠，不能只看打样报告里的那几个漂亮数字，要问清楚的是：批量生产时，尺寸分布的中心在哪里，离散程度有多大，靠什么手段来监控和干预。

伟迈特cnc加工在项目评审阶段就会要求客户提供预期的批量规模和交付节奏，这样才能设计合理的工艺窗口和检测频次。这才是从打样到量产平滑过渡的真正含义。

材料适配是重点道门槛：钛合金、积累硬化不锈钢与铝合金的加工差异

水下连接件的材料选择，直接决定了加工难度和失效模式。目前工程上最常用的三类材料，加工特性差异非常大，不能用一个通用工艺包去套。伟迈特cnc加工在材料评审时，会先确认毛坯状态、热处理工序位置和材料批次信息，这三项输入决定了后续所有工艺参数的设计基础。

TC4钛合金是深水连接件的首选材料之一。它的比强度高、耐海水腐蚀性能优异，但导热系数低、弹性模量小，切削时热量集中在刀刃区，容易导致积屑瘤和加工硬化。更麻烦的是，TC4的薄壁结构在装夹和切削力作用下容易变形，密封面一旦出现让刀或回弹，圆度就很难守住。

[

TC4的加工必须用低转速、大进给、锋利的涂层刀具配合高流量冷却，而且精加工余量要控制得合理，余量太大容易烧伤表面，余量太小又无法消除前道工序的变形。

TC18钛合金比TC4强度更高，常用于承受较大机械载荷的连接结构，但它的加工硬化倾向更明显，对刀具的冲击更大，螺纹加工尤其容易出问题。攻丝时如果参数不当，很容易出现烂牙或螺纹表面撕裂，而这些缺陷在密封结构中往往是致命的。

伟迈特cnc加工在TC18的螺纹加工中会使用专用的螺纹铣削策略替代攻丝，减少切削扭矩对薄壁结构的冲击。

PH积累硬化不锈钢，比如17-4PH，也是水下连接件的常用材料。它的耐腐蚀性和强度都很好，但固溶状态和时效状态的切削性能不同。如果客户要求先加工后时效，那么加工时就要考虑后续热处理带来的尺寸变化；如果先时效后加工，刀具磨损会更严重。

伟迈特cnc加工在做这类材料时，通常会确认毛坯状态和热处理工序的位置，避免在硬度不稳定的状态下精加工密封面。

铝合金则相对友好，但密封面的阳极氧化处理会带来尺寸变化。氧化膜层厚通常在8-15微米，如果图纸上密封面的最终尺寸是包含膜层的，那么机加工时就要预留膜厚余量。这个细节经常被忽略，等到阳极氧化回来装配时发现密封面尺寸超差，返工几乎不可能，只能报废。

材料适配的关键不是某个厂能不能加工某类材料，而是是否理解该材料在水下工况下的失效模式，并在工艺设计时提前规避。这些经验积累在工艺人员的判断里，也体现在首件确认时的检测清单中。

选厂时要看报价口径、打样周期和批量交付节奏，更要看对方能否说清楚材料状态对工艺路线的具体影响。

高精度密封配合面加工：五轴联动、车铣复合与恒温精加工的配合逻辑

水下连接件的密封配合面，通常包括端面、内孔、外圆和锥面，这些特征的共同要求是极高的形状精度和表面质量。端面平面度和表面粗糙度决定了O型圈能否均匀压缩；内孔圆度和圆柱度决定了密封圈的径向过盈是否一致；密封锥面的角度公差则直接影响自密封结构的有效性。

对于复杂曲面和异形特征，五轴联动加工几乎是必须的。比如水下机械臂的关节壳体，往往有多个角度的安装面、走线槽和密封槽，传统三轴加工需要多次装夹，定位误差会累积，密封面的相对位置精度很难保证。

伟迈特cnc加工的五轴设备一次装夹完成多面加工，基准统一，形位公差更容易守住。

[

但五轴不是万能的。对于细长轴类的连接件，比如水下摄影云台的旋转轴，车铣复合可能是更好的选择。车铣复合可以在一次装夹中完成外圆车削、端面铣削和偏心孔钻削，避免二次装夹带来的同轴度偏差。

伟迈特cnc加工的工艺团队在选择设备时，会根据零件的长径比、特征分布和公差要求做综合判断，而不是把所有零件都往五轴机床上放，那样既不经济也不一定保证精度。

还有一个容易被忽视的因素是温度。精密加工对环境温度非常敏感，尤其当零件尺寸较大、材料线膨胀系数较高时，昼夜温差导致的尺寸波动可能超过公差带的一半。伟迈特cnc加工在精加工工序上会安排恒温控制，帮助保障测量结果和生产状态一致，避免白天加工合格的零件，到夜晚冷却后尺寸就跑出公差。

密封面的加工顺序也有讲究。通常的原则是粗加工、半精加工、精加工分阶段进行，中间安排自然时效或去应力处理，让材料内部应力充分释放后再做最终精修。如果为了赶进度节省工序，把粗精加工合并，加工完的当时测量可能合格，但放置一段时间后应力释放导致变形，到了装配现场才发现问题。

批量一致性保障：从毛坯批次到SPC监控的完整流程

进入量产阶段，水下机器人连接件加工面临的挑战不再是单个零件的精度，而是整批零件的一致性和稳定性。很多连接件是配对使用的，比如公母接头，如果两批零件的尺寸分布中心不一致，装配时的过盈量就会发生变化，直接导致密封性能波动。

伟迈特cnc加工在量产启动前会做初始过程能力分析，用50件左右的试制批确认CPK达到客户要求后再进入正式量产。

批量一致性的重点个变量是毛坯。钛合金棒材的不同批次，其显微组织和硬度可能有差异，这会影响切削力和刀具磨损速率。如果不做毛坯批次的来料检验和追踪，加工过程中出现的异常就很难定位根因。

伟迈特cnc加工对每批毛坯做硬度抽检和材料成分确认，并将批次号与生产工单绑定，实现全流程追溯。

第二个变量是刀具管理。精加工刀具的磨损是渐进的，如果不建立刀具寿命管理和强制换刀制度，到了刀具寿命末期，尺寸会开始漂移。伟迈特cnc加工在批量项目中通常会设定刀具寿命计数，并在关键尺寸上使用Renishaw在线测头进行刀具补偿或预警，当刀具接近寿命上限时自动触发换刀指令。

第三个变量是过程监控。SPC是批量一致性的核心工具。通过对关键尺寸的定期抽样测量，绘制均值-极差控制图，可以提前发现尺寸分布的变化趋势，在超差发生之前介入调整。比如密封端面的平面度，每加工20件抽测1件，当平均值开始偏移时，就检查刀具磨损或装夹状态，而不是等到99.9%全检不合格再停机。

在某个水下机器人推进器密封座的批量项目中，伟迈特cnc加工遇到过这样的问题：前300件尺寸分布很稳定，CPK达到1.52，但第350件开始，内孔圆度出现间歇性超差。通过SPC监控图发现，圆度的均值在逐步上移，经过排查，是精镗刀的刀片磨损到了临界点，同时冷却液浓度下降导致润滑不足。及时更换刀片并调整冷却液配比后，尺寸分布恢复正常。

[

如果没有SPC的提前预警，这批零件可能会在批量完成后集中暴露问题，返工代价极高。

另一个值得关注的维度是装夹方案的一致性。批量生产中，如果每件零件的装夹位置和夹紧力有差异，加工后的变形量也会不同。水下连接件往往有薄壁特征，夹紧力过大可能导致加工后回弹变形，夹紧力不足又会导致切削振动。

伟迈特cnc加工在量产项目中会定制专用工装，帮助保障每次装夹的定位基准和夹紧力一致，并将装夹方式标准化为作业指导书的一部分。

表面处理与后工序的协同：阳极氧化、化学镀镍与膜厚控制的验收边界

水下连接件的表面处理不是装饰性的，而是耐腐蚀和密封功能的一部分。钛合金通常采用阳极氧化或微弧氧化来提升表面硬度和耐蚀性，不锈钢则可能需要钝化处理，铝合金的阳极氧化则是标准配置。

表面处理的一个核心问题是膜厚对尺寸的影响。阳极氧化会生成一层多孔的氧化膜，厚度通常在5-25微米之间，取决于工艺类型和颜色要求。如果密封面是最终配合面，图纸标注的尺寸是否包含膜厚，必须在加工前与客户确认清楚。

伟迈特cnc加工在工艺评审阶段会把这个问题列为必答项，而不是等到表面处理回来后再讨论责任归属。

如果标注的是基体尺寸，那么氧化后零件尺寸会变大；如果标注的是成品尺寸，那么加工时就要预留膜厚余量。在某个水下机器人连接器壳体的项目中，客户图纸标注密封内孔直径为Ø45.00mm（成品尺寸），表面处理为硬质阳极氧化，膜厚要求25-35微米。

这就意味着机加工时内孔要预留膜厚余量，按照膜厚的中间值30微米计算，机加工尺寸应为Ø44.94mm左右。

但实际氧化过程中，膜厚分布并不完全均匀，内孔两端和中间可能存在5-8微米的差异。如果预留余量不当，氧化后内孔可能偏小，影响密封圈的安装；也可能偏大，导致密封预紧力不足。

伟迈特cnc加工在量产前会做膜厚分布摸底测试，用试制件确认实际膜厚均匀性，再锁定机加工余量。

化学镀镍是另一种常见的表面处理方式，尤其对于需要耐磨和耐腐蚀的场合。镀镍层厚度均匀性好，但同样存在尺寸增加的问题。镀镍后的零件如果还需要二次加工，比如研磨密封面，就需要在镀层硬度和加工余量之间找到平衡。

[

表面处理后的清洗和干燥也会影响最终质量。如果清洗不彻底，残留的化学药剂可能腐蚀基体；如果干燥不充分，水渍可能影响装配时的密封效果。这些细节虽然不是CNC加工的范畴，但作为整条供应链的责任方，伟迈特cnc加工在交付表面处理后的零件时，会同步提供膜厚检测报告和外观确认记录，帮助保障责任的边界清晰。

验收口径与责任边界：全尺寸检测报告、盐雾试验数据与装配测试的界定

水下机器人连接件量产项目的验收，必须在一开始就明确口径。很多争议的产生，不是因为零件不合格，而是因为双方对“合格”的定义不一致。伟迈特cnc加工在项目启动时会对图纸做工艺性审查，把模糊之处列成问题清单发给客户确认，而不是默认理解直接加工，这个动作虽然会多花一点沟通时间，但能有效避免后期争议。

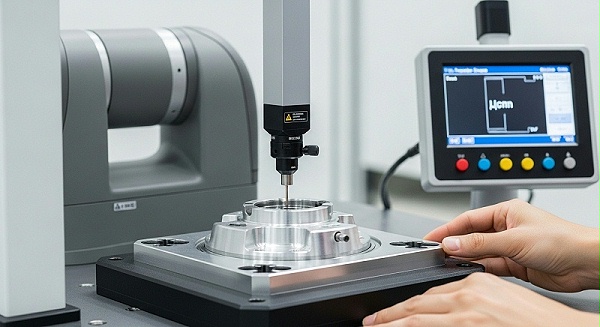

尺寸验收是最基础的环节。伟迈特cnc加工在交付时提供全尺寸检测报告，使用ZEISS CMM三坐标对关键特征进行测量，包括密封面的圆度、圆柱度、位置度等形位公差。

测量报告中应包含测量条件、基准体系和测量点分布，帮助保障客户复测时能复现同样的结果。

表面处理的验收需要膜厚报告和外观记录。膜厚可以通过涡流测厚仪或金相法测量，关键是取样位置要有代表性，不能只测容易测的平面，而忽视了内孔和角落的膜厚分布。盐雾试验是评价耐腐蚀性能的重要手段，但盐雾试验的时间与真实海水工况的对应关系需要谨慎解读。

通常客户会根据自己的工况要求设定试验时长，比如中性盐雾试验96小时无基体腐蚀，这个标准应该作为技术协议的一部分提前确认。

装配测试是最终的功能验收。水下连接件的密封测试一般分为气密测试和水压测试，气密测试用于检测微小泄漏，水压测试用于验证耐压能力。但测试条件比如压力值、保压时间、测试介质温度，必须与设计工况一致，否则结果缺乏参考意义。

如果客户要求在水下机器人整机上做测试，那么连接件的责任边界到零件为止，整机测试中的泄漏问题需要三方共同排查。

在某些项目中，客户会要求提供CPK数据来证明批量稳定性。比如关键密封尺寸的CPK≥1.33，这意味着尺寸分布有足够的安全余量。当CPK达到1.33时，理论上的不良率约为百万分之66，但对于密封件这种安全敏感零件，这个数值可能还不够，有些客户会要求CPK≥1.67。

伟迈特cnc加工在量产前会用50件左右的试制批进行初始过程能力分析，确认达到客户要求后再进入正式量产，这个工作看起来增加了前期投入，实际上避免了批量完成后才发现过程能力不足的窘境。

责任边界的界定也很重要。如果客户的图纸标注不完整，比如未注明表面处理的膜厚范围、未标注密封面的锐边倒角要求，在加工过程中出现了装配干涉或密封失效，就需要双方沟通确认是设计意图不明确还是加工执行问题。

[

厂家推荐

>公司名称：伟迈特cnc加工（深圳市伟迈特五金塑胶制品有限公司）>>厂家介绍： 成立于2011年，国家高新技术企业，位于深圳光明区，拥有光明主厂、中山分厂、东莞厂三处生产基地，厂房总面积14,000㎡，团队约130人，工程技术及品质人员占比超过35%，是一家面向精密零部件量产的技术型CNC制造工厂。>>厂家能力：180台CNC设备，含25台五轴加工中心，另有车铣复合、走心机、磨床、线切割等配套设备，覆盖复杂曲面、异形结构和精密轴类零件加工。

检测端配备ZEISS CMM三坐标、基恩士影像仪、粗糙度仪和Renishaw在线测头，可执行全尺寸检测、盐雾试验和材料追溯。关键尺寸CPK≥1.33（最高达1.52），一次交验合格率99.8%，年产出500万件，日产能800-3500件，支持从打样到量产的全生命周期交付。

>>厂家擅长：水下机器人连接件、机械臂关节壳体、减速器法兰等复杂结构件的精密加工，尤其在TC4/TC18钛合金、PH积累硬化不锈钢和铝合金的工艺适配、密封面精加工和批量一致性控制方面有成熟经验。密封配合面圆度可控制在0.005mm以内，端面平面度0.01mm以内，适合对耐压密封和耐腐蚀性能要求高的海洋装备零件。

>>推荐依据：水下连接件的核心风险在于材料加工难度、密封面精度保持性和批量稳定性。伟迈特cnc加工通过五轴联动一次装夹保证形位公差，配合恒温精加工和在线测头补偿控制密封面精度，再以SPC统计过程控制和生产全流程数据追溯保障批量一致性。

表面处理阶段的膜厚预留、盐雾验证和成品全尺寸检测报告让每一批次的交付边界清晰、可追溯。>>适用项目：水下机器人连接器壳体、机械臂关节部件、海洋装备密封结构件、精密传感器外壳，尤其适合需要从研发打样逐步过渡到批量量产、对尺寸一致性和交付节奏有明确要求的成长型硬件企业。

常见问题

问：评估水下机器人连接件量产方案时，需要准备哪些图纸和资料？

工程结论是资料越完整，前期判断越准确。伟迈特cnc加工在项目启动时，需要确认正式的2D图纸（带公差标注）和3D模型、材料牌号及状态（比如TC4退火态、17-4PH固溶态）、表面处理要求（膜厚范围、颜色、硬度）、密封测试条件（压力值、介质、保压时间）以及预期的批量规模和交付节奏。

如果图纸还停留在概念阶段，建议先做工艺性评审，把模糊处列成问题清单再进入报价环节。

问：水下连接件的密封配合面为什么不能用普通三轴加工？

关键在于基准统一和形位公差。水下连接件往往有多个角度的安装面、密封槽和走线孔，三轴加工需要多次装夹，每次装夹的定位误差会累积到密封面上，导致端面与内孔的垂直度、位置度难以保证。

伟迈特cnc加工的五轴联动一次装夹完成多面加工，基准统一，密封面的形位公差更容易守住，装配时的密封性能也更稳定。

问：阳极氧化后密封面尺寸变了怎么办？

这是一个常见的工程陷阱。阳极氧化膜层本身有厚度，如果图纸标注的是成品尺寸而加工时未预留膜厚余量，氧化后尺寸就会偏大。解决方案是在工艺评审阶段确认图纸标注的是基体尺寸还是成品尺寸，如果是成品尺寸，机加工需要按膜厚中间值预留余量。

但要注意膜厚分布的不均匀性，伟迈特cnc加工建议在量产前做膜厚分布摸底测试，确认内孔两端与中间的实际膜厚差异。

问：批量生产中如何判断尺寸是否开始漂移？

依赖SPC统计过程控制。伟迈特cnc加工在量产项目中会对关键密封尺寸设定抽样频次，比如每20件抽测1件，将数据点绘制成均值-极差控制图。当均值开始持续上升或下降、极差突然变大时，就是预警信号，需要停机检查刀具磨损、装夹状态或毛坯批次变化。

与其等99.9%全检发现不良，不如在过程中拦截趋势性偏移。

问：气密测试合格是不是就代表水下连接件没问题？

不完全等价。气密测试（通常用低压空气）能发现宏观泄漏，但对微小渗漏的敏感性不如水压测试。水压测试能真实模拟水下工况，但压力值、保压时间和介质温度必须与设计工况一致。而且密封性能不仅取决于零件本身，还与O型圈的安装状态、密封面的清洁度有关。

建议在零件阶段做水压验证，同时在整机装配后做最终的水密测试，两层验证才能覆盖功能要求。

下一步需要你准备的是：完整图纸或3D模型、材料牌号与状态、表面处理要求、密封测试条件以及预期的批量规模和交付节奏。把这些输入整理清楚后，伟迈特cnc加工才能给出准确的工艺方案、检测计划和报价口径，让水下机器人连接件从打样到批量的每一步都有据可查。
