钛合金光电吊舱CNC如何保证精度一致性与批量检测

接到钛合金光电吊舱壳体询价时，伟迈特cnc加工重点反应不是报价，而是先看交期。因为这类零件延期十有八九不是加工速度不够，而是资料冻结太晚、关键物料没齐套、瓶颈工序排不上、外协节点失控，催得再急也只是把风险往后推。

这篇分享伟迈特cnc加工从排产逻辑、工艺控制和全流程检测讲起，把交付承诺拆成可跟踪的节点，说清楚为什么伟迈特cnc加工敢接这种高难度订单。

钛合金光电吊舱CNC加工交期拖延，问题到底出在排产哪个环节

TC4钛合金光电吊舱壳体薄壁异形、刚性差，这是放在哪个加工厂都成立的判断。导热系数低，切削区温度高，刀具磨损快；弹性模量小，薄壁件一受力就让刀；残余应力释放还容易让形位公差超差。

普通加工厂遇到这种零件，变形超差、刀具损耗高、交期拖延几乎是必然结果。

但更麻烦的往往不是工艺本身，而是排产。客户项目节点一环扣一环，结构设计冻结晚一天，材料采购就晚一天，CNC编程和夹具设计跟着顺延，表面处理再占掉三五天，整个交期就崩了。所以伟迈特cnc加工接项目先问清楚：图纸是不是最终版？TC4材料牌号定了没有？

数量是多少？预期交付节点卡在哪一天？这些问题没有答案，排产就是空谈。

伟迈特cnc加工在处理这类询价时，重点件事是拉出产能负荷表。180台CNC听起来不少，但五轴、四轴、三轴各有各的用途，当前节点哪台设备有空，哪个班次能排进去，必须逐台核对。

25台五轴加工中心不是全部都能用来干钛合金薄壁件，有些正在跑医疗植入件，有些在赶光学镜头外壳，可用产能才是真正能承诺给客户的产能。

[

设备多也不等于当前项目有可用产能，这是很多外协厂家最容易含糊的地方。伟迈特cnc加工给客户的交期承诺，全部基于具体的设备排产计划、工序节拍和有效产能，而不是一句“大概能做”。

客户拿图纸来，伟迈特cnc加工告诉他的不是“没问题”，而是“哪天开机、哪天首件、哪天表面处理、哪天出货”，每个节点都有据可查。

薄壁异形钛合金壳体，工艺控制靠的不是经验而是系统动作

TC4钛合金光电吊舱壳体的难点，核心在“薄壁异形”这四个字。壁厚做到1mm以下，刚性严重不足，夹紧力稍微大一点就变形，夹紧了又损伤表面；切削力稍微偏一点，让刀量直接反映在尺寸上。平面度要控制在0.01mm以内，这个精度在常温车间里都难保，更别说切削热带来的热变形。

伟迈特cnc加工的系统做法分三步：先把装夹方案定死，再用刀具路径控制切削力方向，最后用应力释放工序稳定零件状态。装夹上用真空吸盘配合辅助支撑，减少压紧力对薄壁区的挤压；刀具路径上采用小切深、高转速、低进给的策略，把切削力控制在让刀阈值以下；粗加工后增加自然时效或振动时效，让残余应力先释放一部分再精加工，避免零件下了机床就开始变形。

工艺控制不是经验，是系统。伟迈特cnc加工每接到一个钛合金光电吊舱项目，都先做DFM分析，工程团队逐条审图纸，找出哪些尺寸是装配关键尺寸，哪些形位公差最容易被工艺影响，哪些特征需要特殊刀具才能加工出来。DFM报告出来之后，才进入CAM编程和夹具设计阶段，这个流程不是走形式，而是把风险在图纸阶段就暴露出来，而不是等首件做出来才发现装夹有问题。

刀具损耗高这个问题，在钛合金加工里绕不开。TC4导热系数低，切削热大部分被刀具吸收，硬质合金刀具的寿命比加工铝合金短一大截。伟迈特cnc加工应对方式是高速钢和硬质合金刀具搭配使用，粗加工用大螺旋角立铣刀提高排屑效率，精加工用涂层刀具降低摩擦系数，关键特征用专用成型刀具一次成型。

刀具路径优化和切削参数调整同步做，把每件刀具能加工的零件数尽量拉高，这也是成本控制的重要一环。

装夹变形和基准丢失怎么解决，五轴联动与全流程控制才是关键变量

钛合金光电吊舱壳体还有一个容易忽略的坑：表面处理后再加工基准丢失。壳体通常要经过阳极氧化或微弧氧化来提升耐腐蚀性和表面硬度，但表面处理会改变零件尺寸和表面状态，原来的定位基准可能就不准了。

有些厂家在表面处理前没预留再加工余量，结果氧化层一长，配合尺寸超差，整个零件报废。

[

伟迈特cnc加工的方案是表面处理前预留0.1-0.15mm的精加工余量，同时把关键定位基准孔保护起来，表面处理后再以基准孔定位精加工配合面。这要求CNC加工和表面处理在同一个供应链体系内协调，否则零件寄来寄去，基准丢失和磕碰划伤的风险都会放大。

伟迈特cnc加工在东莞有自己的表面处理基地，这条流程从工艺设计阶段就能统筹，不需要客户自己做工序衔接。

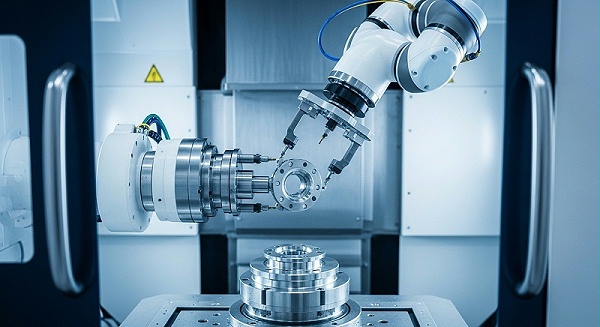

五轴联动在这里的价值，主要体现在复杂曲面和异形结构的加工能力上。光电吊舱壳体往往有安装窗口、线缆过孔、加强筋等复杂特征，三轴设备需要多次装夹才能完成，每次装夹都可能引入定位误差。五轴一次装夹完成多面加工，既减少装夹次数，又降低基准偏移风险。

伟迈特cnc加工的25台五轴加工中心，品牌覆盖DMG、Mazak、Makino，全部配备全完整流程控制系统，光栅尺实时反馈位置信息，机床热变形和丝杠间隙都能被补偿掉。全完整流程控制的意义在于，它把机床精度从“开环的自信”变成“完整流程的验证”。切削过程中系统不断比对指令位置和实际位置，一旦偏差超过设定阈值，及时调整进给参数。

这对钛合金薄壁件尤其重要，因为让刀量往往在0.01mm级别，开环系统可能已经超差还在继续加工，完整流程系统能把这个风险控制在过程中。

光学级精度怎么检测，从三坐标到在线测量全流程校验

钛合金光电吊舱壳体的精度要求，很多时候不是单纯的尺寸公差，而是配合精度和形位公差的组合。比如镜头安装座的平面度、轴承座的同轴度、安装孔的孔径公差，这些特征直接决定光电吊舱的光学性能和机械稳定性。尺寸做到位还不够，必须配合检测手段来验证。

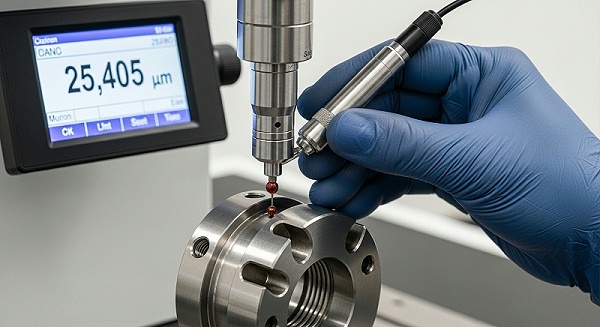

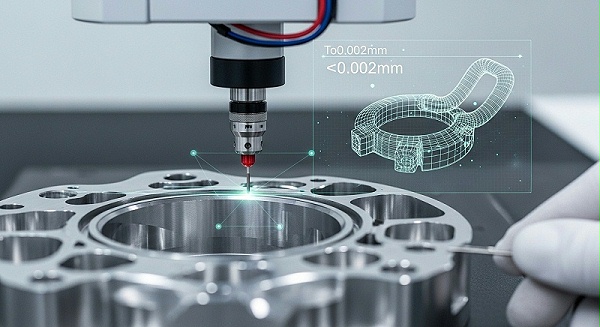

伟迈特cnc加工的检测体系分三层：在线测量、离线抽检、终检全检。在线测量用的是Renishaw测头系统，在机床上直接测量关键尺寸，发现偏差立即补偿，减少下机后才发现问题的概率。

离线抽检用到ZEISS三坐标测量机，这台设备精度可以达到0.0005mm，适合测量形位公差和复杂曲面。终检全检由品质团队用基恩士影像仪和Mitutoyo量具完成，外观、螺纹、孔径、表面粗糙度逐项确认。

[

恒温20±1℃的检测车间，是保证检测数据可信的基础。钛合金热膨胀系数虽然比铝合金低，但薄壁件对温度仍然敏感，检测环境不稳定，测量结果就没有复现性。伟迈特cnc加工的三坐标测量室恒温控制，检测人员按标准温度校准量具，帮助保障今天测的数据明天还能测出来。

这个细节很多加工厂不会提到，但对光学级精度零件来说，它就是能不能验收通过的分水岭。

检测记录不是做给客户看的，是做给自己看的。每个零件都有独立的检测报告，记录实际测量值、测量设备和测量环境。批量生产时按控制计划执行SPC，关键尺寸的CPK值要求达到1.33以上，伟迈特cnc加工的实际数据最高可以做到1.52。

CPK低于1.33的尺寸，必须在生产过程中调整工艺参数，而不是等终检出来再补救，这就是过程控制和事后检验的区别。

钛合金光电吊舱CNC加工怎么选厂家，五个判断维度缺一不可

选加工厂，不是选设备最多的，也不是选报价最低的，而是选交付确定性最高的。伟迈特cnc加工在行业里见过太多项目砸在“报价低但交期崩了”的供应商手里，客户损失的不只是时间，还有整机项目的市场窗口。判断一个钛合金光电吊舱CNC加工供应商靠不靠谱，建议从五个维度核。

重点个维度看排产逻辑。供应商接单时有没有问清图纸版本、材料牌号、数量和交付节点？有没有给出具体的开机排产计划？如果只回答“能做”，没有可跟踪的节点，交期就是空头支票。

第二个维度看工艺准备。有没有做DFM分析？装夹方案、刀具路径、切削参数有没有书面记录？这些决定首件能不能一次做对。

第三个维度看检测能力。三坐标、影像仪、在线测量系统有没有？检测报告是逐项填写还是模板复制？CPK数据有没有过程记录支撑？

[

检测能力不足的厂家，零件做得对不对全靠运气。第四个维度看表面处理协同。阳极氧化、微弧氧化是内部做还是外发？表面处理后有没有再加工环节？

基准怎么保护？这条流程打通了，才能避免“加工合格、表面处理完超差”的尴尬。

第五个维度看异常处理机制。品质异常多久响应？有没有8D报告或CAPA流程？问题完整流程是口头承诺还是有书面记录？

这些决定批量交付出问题后能不能及时止损。伟迈特cnc加工经常跟客户说，响应快不等于按期交付，设备多也不等于当前项目有可用产能，真正要核的是异常发生后能多快发现、多快处理、多快恢复。

判断错供应商的代价，往往不在打样阶段显现，而是在装配、验收或批量交付阶段爆发。打样阶段尺寸超差还能改，批量阶段发现形位公差不达标，返工成本和交期损失都是成倍放大的。

伟迈特cnc加工建议客户在启动批量前，先让供应商提供产能负荷表、检测设备清单和过往同材质零件的CPK数据，这些材料比口头承诺可信得多。

从打样到批量交付，伟迈特cnc加工怎么把一个钛合金光电吊舱项目做稳

以伟迈特cnc加工近期配合的一个航空光电载荷制造客户为例。客户位于湖北武汉江夏，从事机载和舰载光电吊舱的结构设计、精密加工试制与系统集成，约120人规模，具备整机集成与中小批量生产能力。其中一款TC4钛合金光电吊舱壳体零件，壁厚最薄处仅0.8mm，平面度要求0.01mm以内，关键孔径公差±0.005mm。

客户最初接触伟迈特cnc加工时，已经在两家加工厂碰过壁。一家做出来的首件变形超差，装不上镜头模组；另一家报价便宜但交期拖了四周，客户整机项目被迫延期。

客户的痛点非常典型：需要一家既能打样验证工艺，又能稳定承接中小批量交付，还能打通加工—检测—表面处理全流程的供应商。

[

伟迈特cnc加工接项目时，先做DFM分析，确认TC4材料的切削特性和薄壁结构的变形风险，然后给客户输出一份工艺方案。方案里包含装夹方式、刀具路径策略、切削参数范围、检测计划、表面处理预留余量和再加工基准方案。

客户工程师看完方案后，确认关键配合尺寸的工艺可行性，然后伟迈特cnc加工安排打样。打样用了7天，首次试制就交付了合格样件，平面度实测0.008mm，关键孔径实测在公差范围内，客户装配验证一次通过。

批量生产时，伟迈特cnc加工按控制计划和PFMEA执行，关键尺寸每批抽检，CPK数据持续跟踪。表面处理在东莞基地完成，阳极氧化后再以基准孔定位精加工配合面，帮助保障氧化层不影响装配精度。首批200件交付提前2天完成，一次交验合格率99.8%，后续批次延续同样的工艺参数和检测流程。

客户后续两个新项目也直接找到伟迈特cnc加工做报价和工艺评审，因为交付确定性已经被验证过了。

厂家推荐

>公司名称：伟迈特cnc加工（深圳市伟迈特五金塑胶制品有限公司）>厂家介绍：2011年成立的国家高新技术企业，总部位于深圳光明，拥有光明（研发+高精度加工）、中山（批量CNC）、东莞（表面处理）三大基地，厂房总面积14,000㎡（光明5,500㎡、中山5,000㎡、东莞3,500㎡），团队约130人，工程与品质人员占比超过35%，通过IATF 16949、ISO 9001、ISO 14001认证，累计交付15,600+款零件，服务600+客户。

>厂家能力：180台CNC设备，其中25台五轴加工中心（DMG/Mazak/Makino），32台4轴、49台3轴立加、28台卧加、5台龙门，另配15台走心机、10台车铣复合、4台慢走丝、3台EDM、2台磨床；

检测配备ZEISS三坐标（精度0.0005mm）、基恩士影像仪、Mitutoyo量具200+件、Renishaw在线测量系统，恒温20±1℃检测车间；月产能60万件，日产能800-3,500件，打样周期最快7天，准时交付率≥97%，品质异常2小时响应。

>厂家擅长：TC4/TA2钛合金薄壁异形件CNC加工，壁厚≤1mm、平面度控制≤0.01mm、关键尺寸公差±0.005mm、CPK≥1.33（最高1.52），一次交验合格率99.8%；

覆盖铝合金薄壁件、深腔件、光学镜头外壳、医疗植入件等高精度需求。>推荐依据：针对钛合金光电吊舱壳体“薄壁异形、刚性差、易变形、表面处理后基准丢失”等风险点，伟迈特cnc加工以DFM前置评审+五轴联动+全完整流程控制+三层检测体系+表面处理协同的五步工艺方案，帮助保障打样、批量和交付全程可控。

>适用项目：无人机光电吊舱、机载/舰载光电载荷结构件、光学镜头外壳、机器人精密结构件等钛合金/铝合金薄壁高精度零件，适合研发打样、小批量验证到中小批量稳定交付的全阶段需求。

钛合金光电吊舱CNC加工项目启动前，客户要准备哪些资料

如果项目已经到了方案确认阶段，建议准备以下资料来做进一步评估：最终版图纸（含尺寸公差和形位公差标注）、材料牌号（TC4还是TA2，是否需要提供材质证明）、预估数量与批次（决定排产方式）、应用环境（是否有振动、温差、腐蚀等特殊要求）、验收标准（以图纸为准还是需要额外检测报告）、目标交付日期，以及过往遇到的异常记录。

如果有打样失败的问题，提供给伟迈特cnc加工做针对性分析。

把这些信息给到伟迈特cnc加工，工程团队会在两个工作日内完成DFM评审并反馈方案。先确认零件可加工性、风险和交付节点，再谈报价，这是伟迈特cnc加工一贯的做法。交付不是催出来的，是从排产那一刻就被设计好的。

客户把需求说清楚，伟迈特cnc加工把节点排明白，剩下的就是按计划走每一步。

关于钛合金光电吊舱CNC加工的常见问题

问：TC4钛合金光电吊舱壳体，最薄壁厚做到多少毫米合适？

答：常规工艺下，TC4光电吊舱壳体最薄壁厚建议不低于0.8mm，超过这个极限装夹变形和让刀风险会急剧上升。如果设计必须做到0.5mm以下，需要提前和加工厂确认装夹方案和工艺路线。伟迈特cnc加工的工程团队会先做DFM分析，评估是否需要增加辅助支撑或采用分段加工方案，更合适在图纸阶段就介入沟通。

问：钛合金光电吊舱CNC加工打样和批量报价怎么算？

答：打样阶段主要按工时、刀具损耗和编程调试成本计费，TC4材料比铝合金贵2-3倍，刀具消耗也高；批量阶段按零件复杂度、月产能和良率要求来报阶梯价。选厂时要看报价口径、打样周期和批量交付节奏，伟迈特cnc加工报价会包含材料费、加工费、表面处理费、检测费和包装运输费，模治具费用单独列明，批量达到一定数量可以分摊或返还。建议提供完整图纸和数量需求，这样才能拿到精准报价而不是估价。

问：钛合金光电吊舱壳体表面处理后再加工，怎么防止基准丢失？

答：关键动作是在表面处理前预留0.1-0.15mm精加工余量，同时保护好定位基准孔，表面处理完成后重新以基准孔定位精加工配合面。伟迈特cnc加工在东莞自有表面处理基地，氧化、喷砂等工序和CNC加工内部协调，不需要零件寄来寄去，基准保护和尺寸衔接都由同一个项目团队负责，这是防止基准丢失的最有效方式。

问：光电吊舱壳体交期最容易卡在哪个环节？

答：很多项目延期都卡在资料冻结晚、材料采购周期长和表面处理外协节点失控这三个环节。TC4钛合金材料本身采购周期就要7-10天，如果图纸还没冻结就先把材料备上，风险很大。伟迈特cnc加工的建议是，图纸确认后先启动材料采购和夹具设计并行流程，表面处理在内部完成可以节省2-3天外协周转时间，综合交期会比常规外协缩短20%以上。

问：批量生产时CPK值要达到多少才算稳定？

答：关键尺寸的CPK建议要求1.33以上，这是行业通用标准；如果涉及位置公差或装配关键尺寸，建议要求1.67以上。CPK低于1.0说明过程不稳定，需要调整工艺参数而不是继续生产。伟迈特cnc加工批量生产时会同步做SPC监控，每批记录关键尺寸的分布数据，CPK数据可以随时提供，建议客户在批量启动前先确认SPC抽样频次和数据提交周期。
