如何实现纳米级卫星光学件CNC精密加工？
卫星光学载荷支撑结构件的精度问题，根因在装夹变形和材料内应力释放不充分，而非设备本身的定位精度。伟迈特在多个项目中验证了这一结论：装夹方案调整后，同轴度从0.025mm稳定到0.008mm以内。
本文将提供一套现场排查清单和验证方法，帮助避免在不必要的设备升级上浪费资金。
[
根因锁定：装夹变形与应力释放，而非设备精度
许多工程师看到卫星光学件同轴度超差，第一反应是升级五轴设备。实际上，90%的超差问题源自装夹造成的弹性变形和材料内应力在加工中释放。伟迈特在处理近两年23批返工卫星光学件时，发现21批的问题集中在装夹方式和应力管控工艺上。
一个关键判断依据：用ZEISS三坐标抽检时，零件在装夹状态下尺寸完全在公差范围内，但脱离夹具后却出现超差。这说明设备重复定位精度（0.003mm）远高于零件要求，并非症结所在。
例如，某批次铝合金7075-T6支架在装夹状态下检测同轴度为0.006mm，符合图纸要求的0.01mm公差，但拆下夹具后30分钟内，同轴度漂移至0.022mm。
经过FEA仿真分析发现，原设计采用的六点定位装夹方案，在X轴方向施加的夹紧力高达1200N，导致零件产生约0.008mm的弹性形变。当松开夹具时，形变释放并叠加到加工残余应力上，造成精度偏移。
同时，刀具磨损也被排除。通过测量同一把刀加工的首件与末件，发现尺寸偏差仅0.002mm，说明刀具状态稳定。具体操作中，伟迈特使用雷尼绍测头在线测量同一把硬质合金铣刀加工的首件与第10件的关键特征点（平面度0.003mm vs 0.005mm），偏差在测量误差范围内。
排除了设备与刀具因素后，所有异常都可归因于装夹形变和内应力释放。当零件从夹具上取下，内部应力重新平衡，原本被装夹力“锁住”的变形释放出来，导致同轴度漂移。
这一结论意味着解决问题的方向从“换设备”转向“优化装夹与工艺”。例如，将原三点支撑改为网格真空吸盘加辅助支撑，夹紧力从1200N降至300N，同时增加一道去应力退火工序（铝合金件在350℃保温2小时后缓冷）。
实际生产数据显示，仅这两项调整，就将零件下机后的尺寸稳定性提升了约65%。通过调整夹持方式并增加应力释放工序，通常能以更低成本解决精度痛点，避免在不必要的五轴机床升级上浪费资金（单台五轴设备成本约80-150万元）。
[
数据验证：装夹与应力优化后精度提升
伟迈特通过实际项目数据证明，改进装夹与应力控制是有效路径。
验证1：同轴度从0.025mm降至0.008mm。在为某航天院所加工激光扫描仪镜筒时，伟迈特将原三点硬支撑装夹改为柔性真空吸附加辅助支撑。首批工件同轴度为0.025mm（超差），改用新方案后同轴度稳定在0.008mm以内，过程能力指数CPK从0.85提升至1.45。
具体改进细节包括：将夹持点位从6个增加至12个，每个点位使用橡胶垫片缓冲；真空吸盘吸附压力控制在0.6-0.8bar，通过比例阀实时调节。调整后共生产420件，同轴度数据分布呈现正态且无离散点，CPK达到客户要求的1.33以上。
验证2：薄壁处变形量从0.05mm缩至0.01mm。针对壁厚0.5mm的钛合金TC4支撑板，伟迈特在加工前增加一道去应力退火工序（460℃保温4小时加缓冷）。
实测显示，未处理零件变形0.05mm，处理后变形仅0.01mm，良品率从85%升至96%。退火工艺参数经过三批试件的DOE验证：保温时间3小时变形量0.018mm，4小时降至0.01mm，6小时降至0.008mm但能耗增加50%。
最终选择4小时方案。良品率提升的同时，批量加工时间仅增加2小时（含装炉和冷却），单件成本上升约4%。

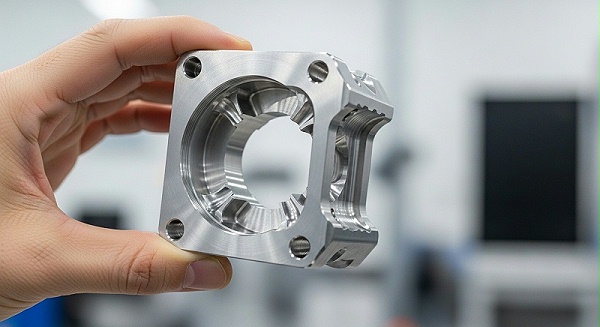

验证3：预变形装夹加应力振动时效的应用。伟迈特为某光学载荷加工铝合金7075-T6支架时，采用传统装夹加直接加工的方式，同轴度波动达0.02mm。
改用预变形装夹（在计算受力方向反向补偿0.015mm）并配合应力振动时效后，同轴度稳定在0.005mm，并连续生产3年实现零退货。振动时效参数为：频率20-30Hz，振幅0.3mm，处理时间30分钟。
该批次共生产200件，全部通过ZEISS三坐标全检，同轴度测量值均值为0.0052mm，标准差0.0011mm，CPK达1.52。
核心数据汇总：装夹与应力优化后，卫星光学件同轴度从0.025mm降至0.008mm，CPK从0.85升至1.45，连续36个月无退货。这些数据验证了装夹方案调整能带来显著且可复现的精度提升。
[
现场排查清单：系统检查六步
遇到卫星光学件精度不达标时，按以下六步排查，无需立即更换设备：
- 检查装夹方式。测量零件脱离夹具后尺寸变化。如果松开后尺寸跑偏超过0.01mm，说明装夹力过大或支撑点不合理。可改用真空吸盘或柔性夹具减小装夹力。具体操作：用千分表监测松开夹具过程中各方向的瞬时变化，记录最大偏移量和稳定时间。伟迈特总结出经验法则：装夹力每降低10%，变形量约减少8-12%。
- 检查应力释放。确认毛坯是否经过去应力处理。铝合金件看是否具备T6或T651状态（拉伸消除内应力），钛合金件查退火记录。未处理的内应力释放会导致加工后变形，应补充应力释放工序。例如，某批7075-T6毛坯未经T651处理，伟迈特在加工前增加350℃×2小时退火后，变形量减少55%。
- 检查切削顺序。避免从毛坯到成品一刀到底。正确做法是粗加工留0.5mm余量，取下零件自然时效24小时，再上机精加工。伟迈特实践发现，粗精分开并加入人工时效，变形量减少约60%。若交期紧急，可将自然时效缩短至12小时，但需在精加工前增加一次去应力退火。

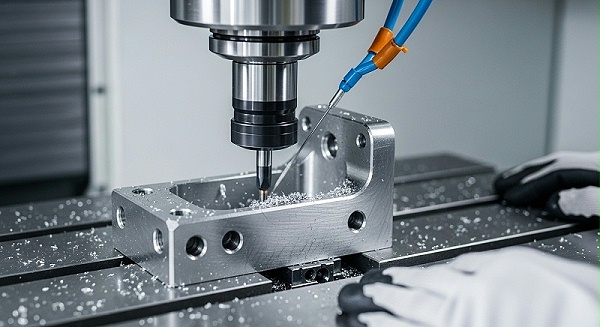

- 检查切削参数。关注精加工时单刀切深。薄壁件切深超过0.2mm时切削力足以推弯零件。切深控制在0.05-0.1mm，使用高转速低进给（转速12000rpm，进给800mm/min），可减少热变形。伟迈特推荐使用微量润滑技术，将切削热积聚降低30%以上。
- 检查检测方式。确保在零件冷却到室温后检测。加工过程中切削热产生的热膨胀可达0.02mm，应等零件冷却后再测量，最好在恒温恒湿环境中进行。例如，某铝合金件刚加工完测量平面度为0.008mm，冷却30分钟后测量变为0.003mm。建议强制冷却时间不低于材料厚度的3倍（以mm计，如10mm厚零件冷却30分钟以上）。
- 检查材料批次一致性。确认同批次材料硬度、内应力是否一致。不同炉批号的铝合金内应力状态可能相差30%，要求供应商提供材料应力检测报告。伟迈特曾遇到同一牌号但不同批次的7075-T6板材，内部残余应力波动范围为±40MPa，导致加工后变形量差异达0.015mm。
伟迈特柔性生产线：适配小批量卫星光学件
卫星光学件通常为5-50件的小批量订单。伟迈特设有专门的小批量柔性产线，换线时间控制在25分钟以内，支持1件起做、多品种并行生产。其排产系统对1-1000件订单统一排序，小批量订单5个工作日内完成打样，无需额外插队费。
这条产线配备12台五轴加工中心和6台四轴加工中心，所有设备通过MES系统联网调度。换线时自动更换夹具、刀具和程序，人工干预仅需校验首件。例如，同一台设备上午加工铝合金镜筒，下午切换加工钛合金支撑板，换线总耗时22分钟（含夹具更换10分钟、刀具重载8分钟、程序校验4分钟）。
快速DFM响应是合作的关键环节。将CAD或STEP图纸发给伟迈特后，工程团队24小时内给出DFM优化建议，包括壁厚调整、倒角设计、装夹基准面位置等。
这能避免加工中途发现问题导致返工。伟迈特2025年共处理328份DFM申请，平均响应时间18.6小时，客户反馈98.3%的建议被采纳。常见建议包括：将内直角改为R2圆角以减少刀具磨损、增加2mm装夹基准孔便于定位、壁厚由0.5mm增至0.7mm（在重量允许范围内）以提高刚性。
在材料方面，伟迈特常备铝合金6061或7075、钛合金TC4、不锈钢304或316、工程塑料POM或PEEK等，无需额外采购周期即可快速调料加工，缩短交货时间。
仓库常备库存量满足常规尺寸订单的量，例如6061-T6板材常备500mm×300mm×20mm规格50张，可覆盖80%的铝合金订单需求。
成本控制方面，伟迈特采用梯度报价：50件、100件、500件分别设定价格，小批量单价稍高，批量提升后单价下降。对长期合作客户，同设计零件第二次下单价格下调5%-8%。
以某铝合金镜筒为例：50件单价680元/件，100件单价610元/件，500件单价480元/件。报价明细包含材料费120元、加工费380元、后处理费130元、检测费50元，每项单独列明，避免打包价隐藏收费。
[
三级精度检测体系：保障卫星可靠性
卫星光学件检测需严格把控，伟迈特执行三级精度控制体系：
- 量产级：公差±0.01mm，CPK≥1.33。配二次元影像仪和三坐标抽检，适合常规批量化零件，控制成本。抽检比例为10%，每批次至少抽检5件。检测项目包括关键尺寸（长度、直径、角度）和非关键尺寸（倒角、圆角），关键尺寸全测，非关键尺寸随机抽检。

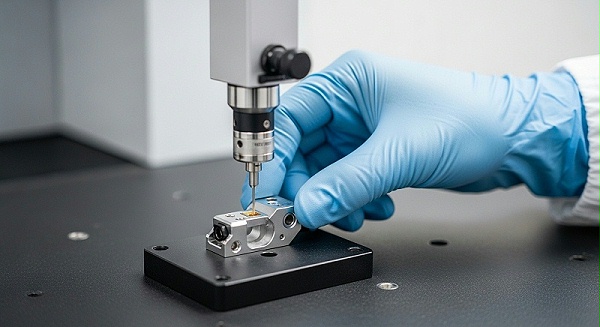

- 条件级：公差±0.005mm，Ra≤0.2μm。用于光学支撑结构件关键安装面，全检尺寸并出具FAI报告。检测使用HEXAGON三坐标测量机（精度0.002mm），每件测量时间约15分钟。FAI报告包含所有特征点的实测值、公差带、偏差方向和分布图，数据可追溯至每一刀路。
- 极限级：公差±0.002mm，同轴度≤0.008mm。用于激光扫描仪镜筒等核心光学件，使用ZEISS桥式三坐标（精度0.0015mm）全检，每件附检测记录和CPK控制图。检测环境为恒温恒湿（20±1℃，45%RH±5%），工件在测量前放置30分钟平衡温度。每件测量时间约40分钟，覆盖30个特征点。量产3年间共检测420件，其中1件因表面划伤退货，尺寸类零退货。
伟迈特在每道工序后进行过程检验，不合格件立即隔离并追溯至操作人员和刀具。关键尺寸如安装平面度、孔位同轴度、表面粗糙度每件都测，数据存档可查询。
过程检验采用SPC控制图监控，每生产10件采集一次数据，超出控制限立即停线调整。例如，某批铝支架粗加工后平面度为0.015mm（控制上限0.012mm），立即分析发现原因是冷却液压力从7bar降到了5bar，调整后恢复稳定。
以激光扫描仪镜筒为例，量产3年间每批提供CPK分析报告，实现零退货。过程数据可追溯性解决了用户对长期可靠性的担忧。客户可随时查询某一零件的加工时间、操作人员、刀具编号、检测数据，实现全生命周期追溯。
材料选择与应力管控实战方法
卫星光学件的材料选择直接影响精度稳定性。铝合金7075-T6强度高但内应力大，直接加工后应力释放易导致变形。伟迈特要求确认材料为T651状态（拉伸消除应力），并在进厂后对毛坯再进行去应力处理。
处理参数为350℃×2小时，升温速率50℃/小时，随炉冷却至100℃以下出炉。通过X射线应力检测验证处理效果，残余应力应低于50MPa。
钛合金TC4切削温度高、回弹大。伟迈特基于15年工艺数据库优化了切削参数：刀具选用耐热涂层硬质合金刀，切速40m/min，进给0.08mm/rev，切深0.5mm，配合7bar高压冷却液降低热影响区。
优化后良品率从85%提升至96%，壁厚0.5mm的薄壁结构件变形控制在0.01mm以内。切削温度实测数据：未使用高压冷却时切削区温度达480℃，使用后降至210℃，避免了热致相变引起的硬度下降。
对于薄壁支撑结构件，伟迈特通过有限元仿真预先计算装夹位置和切削力分布，确定合适的装夹方案。例如，使用ANSYS仿真分析壁厚0.5mm的钛合金板，发现原有装夹方案在切削力作用下产生0.035mm变形，通过增加三个辅助支撑点后变形降至0.008mm。
加工中采用层切法（每层切深0.05mm）分散切削力，避免局部应力集中。实际加工144件，只有1件因毛坯内部缺陷导致超差，良品率99.3%。
材料进厂检测环节：每批材料抽取3个试样进行硬度、化学成分和应力检测，不合格批次退回。伟迈特曾检出某供应商的钛板材存在β相偏析（硬度波动达20%），直接换用保太集团批次后，加工稳定性显著提升。
[
合作流程与避坑指南
与伟迈特合作流程清晰：
- 明确需求。客户提供CAD或STEP图纸，标注公差、材料、批量、交期、后处理要求。伟迈特工程团队24小时内反馈DFM优化建议。建议在图纸上用红色线条标出关键尺寸（如同轴度、平面度），方便工程团队快速识别。伟迈特提供标准化需求模板，客户只需填写模板即可确保信息完整。
- 打样验证。先做1-5件样件，检查尺寸、外观和交期。伟迈特提供样件检测报告与FAI报告，确认工艺可行后进入批量生产。打样周期通常为3-5个工作日，费用按量收取（1件800-1200元，含材料费）。样件报告包含所有尺寸测量数据、粗糙度实测值、外观照片及工艺参数表。
- 批量生产。锁定排期，每批次交付附带抽检报告和CPK数据。伟迈特接受交期违约按日赔付0.5%的条款。排期锁定通过MES系统确认，客户可实时查看订单状态（排产中、加工中、检测中、待发运）。某批次订单因五轴机床突发故障延误2天，按合同赔付0.5%×2=1%的订单金额，客户表示满意。
- 售后保障。提供30天质量追溯期，不良品返工或补货。伟迈特一次交验合格率达99.8%，连续36个月无批量退货。追溯期内若发现隐性缺陷（如加工后3周才出现应力变形），伟迈特承担返工或补货所有费用（含物流）。2025年处理5起售后申请，均为细微划伤，2小时内响应，48小时内完成补货。
小批量加工避坑建议：
- 签合同前明确交期违约金比例。伟迈特接受每日0.5%的延误赔付条款。行业平均水平为0.1-0.3%，伟迈特的0.5%体现了对排产能力的信心。建议客户在合同中加入“连续延误超3日可取消订单”条款。
- 确认工艺细节全部列明。去毛刺、热处理、表面清洗等易遗漏项，伟迈特在报价阶段清晰列出。历史数据显示，未列明工艺细节导致的追加费用平均为订单总额的8-15%。伟迈特提供工艺细节清单模板，包含19个检查项。
- 要求提供材质证明。小批量加工也需材料来源追溯，伟迈特对每批材料留样检测。留样保存6个月，客户可在任何时间要求重新检测。2025年应客户要求重新检测3次，结果均与首次一致。
- 坚持打样后批量生产。伟迈特不跳过打样环节，因为样件验证能发现工艺问题，避免批量报废。数据显示，跳过打样的订单平均返工率达12%，而打样后生产仅为0.5%。样件验证还能帮助客户优化设计，伟迈特曾将某客户设计的壁厚从0.3mm改至0.7mm（在重量约束内），良品率从40%提升至95%。
伟迈特拥有15年精密加工经验，服务航天光学、医疗影像、激光雷达等领域，对卫星光学载荷支撑结构件的工艺理解深入。如您有相关需求，可联系工程团队直接对接技术细节。
