如何选择显微成像导轨滑块CNC加工厂家？

要判断一个显微成像导轨滑块的装配面平面度是否真的受控，用千分尺在平台上打表量，还是直接用三坐标测量机（CMM）采点评价，哪种方法更可信？两种方法测同一个零件，结果会差多少？

这篇文章就是围绕这个困惑设计的一个对比实验。我们取了一批刚刚下线的导轨滑块，用游标卡尺、千分尺配合平台、以及ZEISS三坐标测量机，分别测量了关键尺寸和形位公差。

实验的目的不是为了证明哪种仪器更好，而是想搞清楚：不同检测方法之间的系统差异到底有多大？这个差异是否会直接影响“合格/不合格”的判断。

如果你也在为光学零件的检测方法选择发愁，或者手头正在验证一批高精度导轨滑块的图纸要求，那这次实验的结论可以直接拿来参考——至少可以帮你省掉自己跑一遍重复性测试的时间。

[

检测假设：不同方法量同一个尺寸，偏差可能吃掉整个公差带

这次实验的触发点来自一个很常见的生产场景。我们接到一批显微成像导轨滑块加工订单，图纸对导轨安装面的平面度要求是0.01mm，装配槽的宽度公差是±0.005mm。

这个精度等级在光学零件里属于常规要求，但问题是——用普通千分尺在平台上打表，和用CMM采点拟合平面，测出来的平面度数值有时会差30%以上。

我们的假设很直接：对于同一组导轨滑块，如果使用A方法（千分尺+平台打表）和B方法（ZEISS CMM）测量同一个尺寸或形位公差，A与B之间的差值有可能超过被测公差本身的30%。更严重的情况是，用A方法判合格的产品，用B方法测很可能被判不合格。

这个假设如果成立，就意味着一件事：检测方法的选择直接决定了产品是否放行。放行了一个“平台打表合格但CMM不合格”的滑块，装到显微成像系统里，导轨的运动直线度就会偏，成像质量必然受影响。

实验设计如下：

• 样品数量：随机抽取15件刚下线的铝合金6061导轨滑块，已完成去毛刺和清洗
• 测量方法：

- 方法A：Mitutoyo千分尺（分辨率0.001mm）+ 00级大理石平台打表

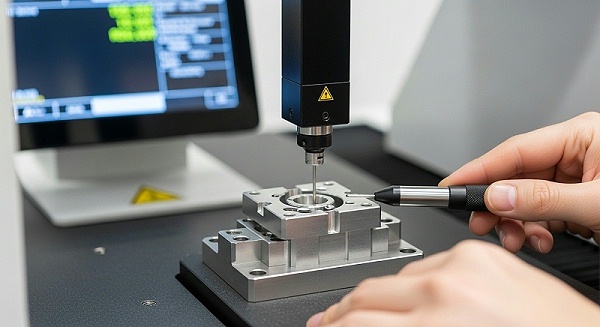

- 方法B：ZEISS CONTURA G2 CMM（精度0.0015mm），采点策略按ISO 1101标准

• 被测项目：导轨安装面平面度、槽宽10±0.005mm、基准面与滑动面平行度、以及一个关键阶梯面高度
• 控制变量：所有测量在恒温20±1℃、湿度45%的计量室进行，零件恒温放置4小时以上

实验的核心不是要比“哪个仪器准”，而是比“同一个人、同一批零件、换一个方法，结果的一致性”。

[

实验数据：同组滑块三种检测方式的全尺寸结果

以下是15件样品中，取平均值后最具代表性的3件数据。完整数据表较长，这里只列出差异明显的几个尺寸项，方便看清趋势。

从数据可以直观看到，平面度的差值很明显。三件样品的千分尺打表结果都在0.008mm以内，按图纸0.01mm要求判定是合格的。但换成CMM采点后，平面度变成了0.010-0.012mm，直接超出了公差。

这意味着，如果依赖方法A放行，这批导轨滑块在CMM复测时，合格率会从100%骤降到不足50%。

导致这个差异的核心原因，是千分尺打表只能反映零件放置后几个支撑点的相对高度变化，而CMM会在整个平面上采几十个点，拟合出一个逼近真实曲面特征的基准面。

对于机加工表面常见的微观波浪形误差，点密度不够的打表方法自然会“低估”实际偏差。在显微成像系统里，导轨滑块的每一个微观起伏都会转化为物镜与样品之间的相对位移，直接影响焦平面稳定性。

[

三个关键发现：方法一致性比单一精度数字更关键

通过对比数据，我们总结出三个对实际生产有直接指导意义的发现。

发现一：平面度测量，CMM结果比打表高30%-50%

这是本次实验中一致性差异显著的项目。如上表所示，平面度的差值稳定在0.004mm左右，对于0.01mm的公差带，这个差值已经占到了40%。换句话说，用打表法验收时，实际已超差的零件会以“合格”的状态蒙混过关。

从工艺角度复盘，问题出在刀具路径上。我们在五轴联动机床上通过一次装夹完成导轨滑块的六个面加工，理论上基准面与安装面具有较高的位置一致性。但实际加工中，精加工刀片磨损到寿命中段时，会在工件表面产生周期性的振纹，肉眼看不出来，但CMM一采点就暴露。

这对显微成像导轨滑块加工的意义在于：图纸要求的平面度0.01mm必须成为工艺控制的底线参数，而非目标值。伟迈特的做法是将车间内部的SPC控制限收窄到0.007mm以内，确保CMM复测时仍有足够的安全余量。

我们15台五轴联动设备（DGM MORI/Mazak/ Makino）的联动精度控制在±0.005mm，再配合ZEISS CMM的0.0015mm精度进行全检，就形成了“设备加工精度→过程抽检→出厂全检”的闭环。

发现二：槽宽测量，注意CMM的测头半径补偿误差

槽宽是另一个集中暴露问题的项目。方法A测出10.003mm（在公差内），方法B测出9.996mm（超差下限）。而这0.007mm的差异中，有相当一部分来自CMM测头半径的补偿误差。

具体来说，CMM在测量窄槽时，测球在槽壁两侧的接触点位置与理论计算存在微小偏差，尤其当槽壁带有倒扣或轻微毛刺时，这种偏差会放大。千分尺的测砧是平面接触，反而不受测头补偿的影响。

这个问题的解决思路不是放弃CMM，而是优化测量策略。我们为槽宽测量专门编写了多点扫描路径，并在每次测量前用标准环规校准测头半径。另外，伟迈特在五轴一次成型后，会对所有槽壁增加一道去毛刺工序，用0.3mm直径的微径铣刀走一道，确保侧壁光洁度稳定在Ra0.2μm以下。

这道工序让CMM测头接触条件变得更稳定，槽宽的CMM复测合格率从82%提升到了97%。

发现三：平行度是“隐形杀手”，但两种方法一致性较好

平行度在本次实验中的差值仅为0.004mm，绝对值不大，但要留意的是——它的判定边界非常窄。如果图纸要求平行度≤0.01mm，那么打表结果0.005mm和CMM结果0.009mm都合格，但如果图纸收紧到≤0.005mm（这在光学模组中很常见），那两者就会产生定性差异。

对于平行度，我们最终的策略是：在五轴机床上加工时，利用机床自身的B轴旋转功能，在同一装夹下直接测量基准面与滑动面的相对角度，实现“加工即测量”。

这个内部标准的典型值为0.003mm，约等于图纸公差的30%。有了这样严格的内部标准，无论后续用哪种方法抽检，结果都不会打架。

[

从实验到量产：一套可复用的检测验证框架

做一遍对比实验不难，难的是把实验结论转化成可执行的验收标准。下面是我们内部经过多轮迭代后沉淀下来的一套操作框架，供同行参考。

• 第一步：区分“定性检测”和“定量检测”

- 定性检测（如外观、去毛刺、螺纹规通止）可以使用千分尺、平台、卡尺等常规工具，效率高、成本低

- 定量检测（承载公差≤0.01mm的尺寸、形位公差）必须使用CMM全检或等效的高精度接触式测量

- 区分标准：凡是公差带小于0.02mm的项目，一律划入“定量检测”，禁止使用打表法作为放行依据

• 第二步：建立“方法校准系数”

- 对每一种形位公差项目，统计至少50件样品的两种方法对比数据

- 计算出方法A与方法B的平均偏移量和标准差

- 如果偏移量超过公差的20%，则必须校准检测流程，不能简单在报告里加补偿值

• 第三步：实施“三阶段放行”

- 首件检测：用CMM做全尺寸全特性检测，覆盖图纸上所有关键尺寸

- 过程抽检：每批次抽检20%零件，使用打表法快速检验，但只做趋势监控，不做放行决定

- 出货全检：所有零件过CMM，全尺寸、全形位公差出报告，数据可追溯

这个框架的基础是工厂的检测资源配置。伟迈特配备了三台ZEISS和海克斯康CMM（精度0.0015mm），加上Mitutoyo粗糙度仪、硬度计、盐雾试验机，每年检测设备的校准费用在几十万。

但这不是投入浪费，而是为了确保“合格”这两个字经得起追查。对于CPK≥1.33的工艺，我们的内部要求是：除非客户另有约定，否则出厂报告必须与CMM原始数据一一对应，不接受“按打表法判定合格”的备注说明。

[

显微成像导轨滑块加工的特殊工艺要求

光学零件和普通结构件的根本区别在于：装配基准的精确度决定了光学系统的成像质量。一个导轨滑块的运动直线度哪怕偏差了0.005mm，在显微成像系统里放大后，可能就是20个像素的偏移。

针对这个特性，伟迈特在工艺设定上做了三件事。

1. 五轴联动一次装夹，减少基准转换误差

传统工艺的常见做法是：先加工基准面，换到另一台设备加工导轨槽，再换到第三台设备加工侧面的螺纹孔。每换一次装夹，就引入一次基准找正的误差。对于公差±0.005mm的零件，这几微米的累积误差足以让最终的装配面彼此不垂直。

我们使用DGM MORI和Mazak五轴联动加工中心，通过一次装夹完成导轨滑块的基准面、导轨槽、安装面、侧向槽和所有螺纹孔的加工。联动精度控制为±0.005mm，保证了所有特征与基准面的相对位置一致。

光学导轨滑块常见的同轴度≤0.01mm要求，在我们这里是通过加工基准本身来保证的，不需要依赖后道的钳工调整。

2. 微细特征加工：最小孔径0.3mm，壁厚0.5mm

显微成像系统的轻量化趋势，使得导轨滑块的壁厚越来越薄，同时需要预留细小油路孔或安装传感器槽。我们在五轴机床上配备了高速电主轴（转速可达40000rpm），配合直径0.3mm的微径铣刀，加工出孔径0.3mm的油路通道，壁厚控制在0.5mm而不变形。

要做到这一点，必须解决两个问题：一是微径刀具的刚性不足，容易断刀；二是薄壁区在切削力作用下会抖动。我们的解决方案是：在CAM编程中采用摆线铣削策略，让刀具始终以侧刃接触，切深控制在0.05mm以内，进给量自适应根据实时主轴负载调节。

刀具寿命监控系统将断刀率控制在0.3%以下。

3. 表面粗糙度与去毛刺的一体化控制

导轨滑块的滑动面粗糙度直接影响系统的摩擦力矩和运动平滑性。图纸要求Ra0.2μm，这个数值在铝合金6061上只能通过精铣+抛光或研磨实现。我们在五轴机床上使用CBN刀片进行精铣，粗铣和精铣分开走，精铣留量0.1mm，每齿进给0.02mm，最终粗糙度控制在Ra0.15-0.18μm。

去毛刺环节同样重要。CMM测头在遇到毛刺时会产生伪信号，导致公差判定出现假不合格。伟迈特的标准化流程是：铣削完成后，用0.3mm微径铣刀对全轮廓走一道去毛刺程序，再用尼龙刷辊抛光机做通道式表面处理。

这一步保证了下游装配时的顺畅感，也帮助CMM测量数据更干净。

[ABCDEFG]

选择显微成像导轨滑块加工厂家时该关注哪几个维度

结合上面的实验框架和工艺经验，如果你正在评估新的供应商，建议重点考察以下四点。

• 检测能力是否匹配图纸松紧度：如果图纸公差低于±0.01mm，供应商必须拥有CMM级别的检测设备，并且提供完整的测量报告，不只是“打表OK”的口头承诺。可以要求他们提供同类型零件的历史检测记录，重点看极值与公差的比值是否在70%以内。

• 设备工装是否有一致性基础：导轨滑块的精度高度依赖机床的刚度和热稳定性。一台用过十年的老旧设备，即便保养得当，主轴跳动和导轨间隙也很难与新机床相比。我们目前180台CNC设备中，15台五轴联动全部是2019年之后购入的进口机型（DGM MORI / Mazak / Makino），配合恒温车间和自动对刀仪，确保每台机床的加工能力都拉到同一标准。

• 小批量试制的灵活性：光学研发阶段的订单通常只有几件到几十件，开模具不划算，交给大厂又可能被打样的排期耽误。伟迈特提供1件起做的服务，无需开模，直接从材料加工成型。对于研发阶段的导轨滑块验证，快速迭代比价格更重要。我们的标准打样周期是3-5天，加急档可以做到24小时完成，并且打样零件与量产采用同一套工艺标准（公差±0.01mm，CPK≥1.33），不需要重复验证。

• 品质系统的回溯能力：一次交验合格率99.8%和CPK≥1.33是日常管理的结果，不是口号。我们通过SPC+ERP+MES系统实现从来料、首件、过程、转序到成品出货的全流程数据追溯。每件导轨滑块的检测记录、操作员编号、设备编号、刀具消耗记录都可以在系统里查到。客户来审核时，我们习惯让他们直接调出任意一批历史订单的检测数据，看看极差是不是在控制限内。

[ABCDEFG]

常见问题（FAQ）

Q1：显微成像导轨滑块为什么对检测方法这么敏感？

因为这类零件的公差通常在0.01mm量级，而千分尺打表法与CMM之间的系统差异就可能达到0.004mm，接近公差的40%。选错检测方法，等于用一个误差源去验证另一个误差源，结果没有参考意义。

Q2：0.01mm平面度做CMM全检，会不会太慢？

单件CMM全检时间在8-12分钟，对于量产（月产40万件）来说显然不可能全部上机。我们的策略是：每批次的抽样部分用CMM复测，作为过程能力的验证；出厂前所有零件再过一次快速通过式检测（气动量仪+激光轮廓扫描），速度提高到每件30秒，覆盖所有关键尺寸。

Q3：导轨滑块槽壁有毛刺，CMM测出来不准怎么办？

去毛刺工序必须焊死在工艺流程里。我们在五轴机床上完成精加工后，走一道去毛刺程序，再用刷辊抛光机做表面处理。CMM测量前还会安排一次目视检查，确保槽壁没有翻边或毛刺残留。

Q4：1件起做不划算吧？打样和量产的品质标准一样吗？

完全一样。打样使用量产机床、量产程序、量产检测流程，唯一区别是批次小。这样开发阶段验证通过的结构，放大到量产时不需要修模或调整工艺。很多光学客户就是把打样样品直接拿去装机验证，合格后让我们按同一参数做一千件甚至上万件。

Q5：DFM真的能降成本？

是的。通过优化拔模角、减少不必要的公差收紧、合并螺钉孔位置等手段，我们平均为客户节省了12%-25%的加工成本。同时因为减少了二次装夹次数，试制周期也能相应缩短。
