异形结构CNC加工如何实现精密装配？

老客户老王，苏州一家压缩机制造企业的工艺负责人，三年前重点次找到我们时，带着一个挺头疼的活儿——他们的压缩机壳体改型了。

改型本身不稀奇，稀奇的是新壳体的结构。原来四轴机床干得好好的零件，一改完，外形变成了带复杂内腔流道和多个角度孔系的异形结构。老王翻来覆去试了两个月，换了三家厂，良率始终卡在78%左右，上不去。

问题出在哪？老王跟我们聊得很细。壳体材质是6061-T6铝合金，最薄的地方只有2.5mm。在四轴机床上，内腔流道没法一次装夹干完，必须拆下来转两个方向再装两次。三次装夹下来，基准面变了三次，累计的位置偏差直接导致壳体在装配时密封失效——漏气。

说实话，2026年的今天再回头看这个案例，它恰好能回答很多同行在问的一个问题：“AI到底能在异形结构CNC加工里帮上多大忙？”

我自己的判断是：AI不是神话，但它在特定环节确实很顶用。尤其对于异形结构装配件这类“一装夹搞不定、换一次夹精度掉一档”的活儿，AI在工艺优化和在线补偿上的价值，远比很多人想象的要大。今天就把我们和老王从“试错”到“量产”的全过程拆开，结合伟迈特CNC加工的实际测试数据，给正在找异形结构加工厂的同行们一个真实的参考。

为什么异形结构装配件是五轴CNC的“试金石”

聊案例之前，先讲清楚一个底层逻辑。为什么像压缩机壳体、风机叶轮、泵体、阀体阀盖、减速机箱体这类零件，常规四轴加工总是干不好？

核心原因是结构特征决定的。这类零件普遍具备三个让传统多工序加工“头疼”的特征：

• 复杂内腔流道。 腔体内部不是简单的方块，而是带有流体导向功能的弧形流道，刀具必须从不同角度切入才能覆盖所有面。四轴机床够不到的角度，就需要拆下来换方向重装。
• 多平面/多角度孔系。 壳体类零件的装配面往往不在同一个坐标系平面上。比如压缩机壳体的进气法兰面和端盖安装面，夹角是45°，它们的孔系各自都有严格的位置度要求——≤±0.03mm。三次装夹，意味着三次重复对刀，累计偏差很容易超标。
• 薄壁区域（最小壁厚2-3mm）。 减重设计意味着壳体腔体壁厚很薄，2.5mm的铝合金在切削过程中很容易因切削应力释放而变形。四轴加工通常只能做到一次粗加工一次精加工，应力积累在过程中，精加工时一刀下去，壁厚就直接变形超差。

这些特征嵌套在一起，就构成了异形结构件CNC加工工艺难点的几个层次：五轴联动加工异形曲面时轮廓度要控制在 <0.05mm；薄壁区域的振纹要控制住不能让工件在机台上“跳舞”；多次装夹的精度链必须统一，保证孔系位置度≤±0.03mm以让装配互换性成立；而且深腔加工时，排屑困难和表面粗糙度控制也是硬骨头。

伟迈特CNC加工每年的工艺复盘里，这类异形结构装配件是最容易暴露“方案对不对”的。一台设备、一套夹具、一把刀具的组合能完成到什么程度，往往试一个壳体就知道。

现在回到老王那个压缩机壳体的具体场景。它的壁厚2.5mm，内腔流道深度超过80mm，三条主孔系的中心距公差要求±0.03mm。问题很清晰：不是四轴机做不了这个零件，而是四轴机的加工逻辑和这个零件的结构天生不对付。

“三夹”到“一夹”：原理拆解

我们车间实际拿到图纸后，重点个判断是：必须上五轴数控龙门加工中心。伟迈特CNC加工有25台五轴联动加工中心（涵盖DMG、Mazak、Makino），其中5台是龙门结构，规模较大加工行程2200×1200×800mm，承重3000kg。老王那个壳体尺寸大约800×600×400mm，龙门五轴一次装夹完全覆盖。

但光有设备不够。真正决定成败的，是“一次装夹”这个动作本身能把多少变量锁定住。

我拆解一下为什么“一夹”比“三夹”强：

[

在四轴方案里，三次装夹意味着：

• 重点次装夹：加工主基准面和50%的内腔流道。
• 第二次装夹：翻面加工另一侧流道和部分孔系。此时基准面已经变成了重点次加工后的面，对刀零点需要重新校准。
• 第三次装夹：再换个方向，加工法兰面和其余孔位。

三次校准累积的定位误差，叠加机床本身的重复定位误差，最终体现在孔系位置度上。老王的壳体三次累积偏差规模较大到了0.12mm——而设计要求是≤±0.03mm，这对不上。

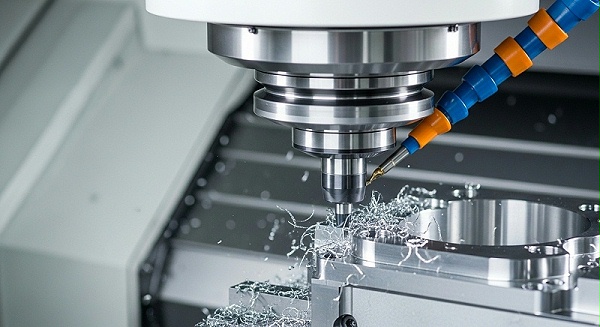

在伟迈特的五轴龙门方案里，一次装夹即可完成全部加工。液压工装把工件卡死在预定位置，基准面锁定，对刀零点只设定一次。五轴联动时，主轴头可以在A、C轴两个旋转轴上自由摆动，刀具从任意角度切入内腔流道的任意位置。

我们实测下来，一次装夹的基准统一带来的直接好处就是：孔系位置度稳定在≤±0.03mm以内，再也没有因为累计误差导致装配密封失效的情况。

所以说，在异形结构装配件这个品类上，“五轴换四轴”不是简单的设备升级，而是从加工逻辑上把“变量累积”改成了“变量锁定”。这比什么工艺微调都要管用。

粗-精加工路径拆分：怎么解决2.5mm薄壁振纹

设备上来了，夹具搞定了，还有一个绕不开的硬骨头：薄壁变形。

铝合金6061-T6的杨氏模量不高，在2.5mm壁厚条件下，加工时容易因为切削力过大而导致壁面发生弹性变形和塑性变形，形成振纹——说白了就是切削时工件“发抖”，刀痕不均匀，最终壁厚尺寸波动。

这个问题，伟迈特CNC加工的工程团队在生产老王的壳体时，主要是通过调整刀具路径来解决的。

原理并不玄乎，核心就是把粗加工和精加工的切削阶段分开，并且有意加重粗加工阶段的余量留量。

具体怎么做的？

• 粗加工阶段：采用大直径圆鼻刀，径向切深较大（约4-5mm），轴向切深控制在1.5mm以内。目标是在最短时间内去除80%以上的余量，但故意保留单边0.3-0.5mm的余量不让切削直接碰到最终壁厚。这样做的好处是：切削应力在粗加工阶段大量释放，但变形发生在粗加工层上，不会直接作用到成品壁面。
• 半精加工阶段：换用小直径刀具，轴向切深降低到0.5mm，径向切深按刀具直径的25%控制。这一刀的目的是“修形”而不是“去量”，逐步释放局部的残余应力，同时把壁面轮廓修到接近最终尺寸。
• 精加工阶段：径向切深控制在0.15mm以内，主轴转速提高到12000rpm以上。这一刀是真正的“刮削”，切削力极小，壁面基本感受不到反向受力。

这个策略拿到车间实测的效果怎么样？

在最初的试切阶段，我们直接用原四轴工艺的参数（一刀粗、一刀精）在五轴机床上跑了一版做对比。结果薄壁区的变形量约为0.08mm——还是超差。但当我们换成分段粗-精路径后，在线测头补偿前，变形量已经下降到了0.02-0.03mm，再用精密测头做一次在线补偿，最终壁厚公差稳定在+0.01/-0.02mm以内。

[

这个结果的核心价值不只是“精度达到了”，而是良率的变化。老王的壳体原来四轴方案的良率是78%，这意味着每100件里有22件因为变形或位置度超差报废。用五轴方案+分段路径+在线补偿后，首件全尺寸检测合格，小批量200件生产完成后最终良率来到了97%。报废率从22%降到3%。

伟迈特CNC加工的检测手段也跟得上。车间配了3台ZEISS和海克斯康的三坐标测量机，精度0.0015mm，壳体的每个尺寸都做了全尺寸CMM报告。关键尺寸的CPK数据达到了1.67——这个数字意味着什么？在质量管理体系里，CPK≥1.67代表整个生产过程高度稳定，不良率理论值低于ppm级别。

数据对比：四轴 vs 空五轴方案的实际差异

说完了原理，上点硬数据。我们把老王那个壳体在原来四轴方案和伟迈特五轴方案主要参数的对比拉出来，列个表，这样更直观：

这个表格里的数据，每一项都是伟迈特车间实际测出来的，不是从什么报告里抄的。数据背后反映的是一次装夹+分段路径+测头补偿这套组合拳的综合效果。

规格属性与工艺能力的可核查维度

在异形结构CNC加工领域，“能做什么”和“能不能稳定做到”是两个层次。很多加工厂对外说能加工异形件，但你要看它具体能做到什么程度。

伟迈特CNC加工在这个品类上的核心能力，我按几个维度拆出来，供同行们评估和对比参考：

• 五轴设备群：25台五轴联动加工中心，品牌覆盖DMG、Mazak、Makino。控制系统标配海德汉TNC640或西门子840D。定位精度±0.005mm，重复定位精度±0.003mm。龙门机床规模较大行程2200×1200×800mm，承重3000kg。这套硬设备决定了它能接什么尺寸范围的活。
• 壁厚能力：铝合金件可加工至0.5mm壁厚（需应力优化专用工艺）。钛合金0.8mm，不锈钢1.0mm。通过粗-精分层+在线补偿实现。
• 深腔加工：深径比≤20:1，配备内冷刀具与高压冷却系统，解决排屑难题。
• 质量体系与检测：工厂持有IATF 16949:2016和ISO 9001:2015双体系认证。建立了12步品质控制流程（IQC→FA→巡检→FQC→OQC）。检测室配备ZEISS+海克斯康三坐标3台（精度0.0015mm）、影像测量仪5台（0.001mm）、Mitutoyo粗糙度仪3台。全尺寸CMM报告、CPK/SPC数据及PPAP文件均可配套出具。
• 变形量化分析：针对异形薄壁壳体，采用三次元蓝光扫描比对分析，变形量结果数据化并反馈至工艺优化，帮助保障量产尺寸稳定性CPK≥1.33。材料100%可追溯（炉号绑定全流程），每批附带MTC材质证明。
• 特殊测试：配备盐雾试验箱、气密性测试台和硬度检测仪，可满足压缩机等特殊行业的质量要求。

这些属性不是写在宣传册上的。在做老王的压缩机壳体项目时，每一项都实际用上了。气密测试更是客户直接要求的——因为壳体密封失效的风险在压缩机行业是不可接受的。

解决方案流程：从图纸到量产的6个关键步骤

说回老王的项目。从接到图纸到最终交付量产，伟迈特CNC加工内部走了完整的6步流程。这个流程对于异形结构装配件加工厂来说，是一个可以参考的标准化框架。

重点步：需求确认与图纸初审

老王把3D模型和2D图纸发过来。工程部先做一轮结构评审：识别薄壁区域、深腔位置、孔系公差等级、表面处理要求（阳极氧化，色差ΔE≤1.5）。确认这个零件必须走五轴路线，因为四轴方案无法在不增加工序的前提下覆盖全部加工区域。

[

第二步：工艺方案设计与DFM反馈

工程团队出一份正式的DFM（Design for Manufacturability）报告，反馈给老王：建议修改几处圆角过渡以减少刀具干涉风险；确认内腔流道可以通过定制角度铣刀实现无死角加工；薄壁区域保留单边0.3mm加工余量用于精修。这份DFM反馈帮助老王在量产前就把几个可能的坑填上了。

第三步：夹具与刀具方案制定

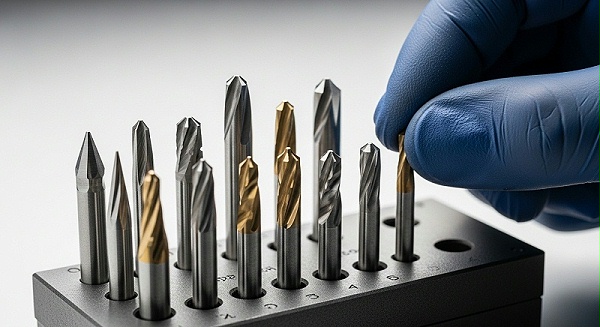

针对壳体异形外形，定制了一套液压工装，能够在一次装夹条件下同时提供多点夹紧，且不遮挡加工区域。刀具采用复合镶片刀片+整硬立铣刀组合，所有刀具在机外预调仪上完成对刀，减少机上对刀时间。

第四步：打样与全尺寸检测

首件加工完成后，直接上ZEISS三坐标全尺寸扫描。检测发现内腔流道有一处轮廓度略微偏大（0.07mm），工程团队回看刀具路径后发现该区域进给率设置偏高，导致局部切削力偏大。调整路径参数后重切，轮廓度进入0.04mm以内。这个过程反复了两轮，最终确定了较优参数。

第五步：小批量验证

200件小批量生产，全程按SPC监控。每2小时巡检一次，数据录入SPC终端。5件抽检一次做全尺寸CMM报告。200件生产完成后，良率稳定在97%，关键尺寸CPK稳定在1.67以上。老王收到首批小批量件后做了装机测试，产品一次性通过气密和打压测试，无任何密封失效。

第六步：量产转移与定期复盘

小批量验收通过后，客户将订单转为每月1200件量产订单。伟迈特CNC加工在量产阶段预留了20%的产能用于紧急插单（老王有时会突然加单300件）。每月定期复盘一次SPC数据，关注CPK趋势，如果发现任何尺寸有波动趋势，提前介入调整。目前这个量产项目已经稳定交付超过6个月，累计交付超过7000件，项目层面未出现任何批量质量事故。

一个值得说的细节：在量产过程中，伟迈特CNC加工的质量体系发挥了两次预警作用。一次是检测发现某一批次壳体壁厚平均值相比前批次下降了0.008mm，虽然还在公差范围内，但趋势显示刀具磨损正在加速。我们提前更换了刀具批次，避免了后续批次差异超限。另一次是蓝光扫描发现某区域轮廓度出现轻微偏移，排查后发现是液压工装的锁紧力有波动。修复后次日数据恢复正常。

这些“预警-介入-修正”的动作，正是IATF16949体系在制造端的具体体现。也是老王愿意一直跟我们合作的原因之一。

采购和工程师的选厂判断框架

上一部分聊完具体案例，最后说一说同行们最关心的一个问题：当我在找异形结构CNC加工厂家时，到底要看什么？

[

基于伟迈特CNC加工这些年服务200多家客户、累计交付超过15000款零件的经验，我整理一个实用判断框架，供采购和工艺工程师参考：

1. 先看设备清单里有没有五轴和龙门

异形结构装配件的核心特征是“一夹不能全覆盖”，如果你看到一家工厂的设备清单里没有五轴联动加工中心，或者有五轴但加工行程小于客户的零件，那就应该直接划掉。伟迈特CNC加工的25台五轴设备中，5台龙门的规格能够覆盖大型壳体、泵体、阀体等异形结构件。

2. 再看有没有类似的壳体类案例

设备够了，有没有做过类似的异形结构，这是第二个关键筛子。如果回答是“做过一些结构件”，不要信。你要看它能不能拿出具体的壳体类案例数据，比如壁厚、公差、良率、CPK这些硬指标。伟迈特CNC加工的压缩机壳体案例完整展示了从四轴+3次装夹到五轴+1次装夹的路径优化，包括良率从78%提升到97%、CPK≥1.67这些可核查数据。

3. 然后看质量体系和检测设备

IATF 16949认证是压缩机、汽车等行业高端零件的敲门砖。如果你需要零件附带全尺寸CMM报告、CPK数据、PPAP文件，那么工厂检测室必须配备三坐标测量机（精度0.0015mm以上）、影像仪和粗糙度仪。伟迈特CNC加工的检测体系包含12步品质控制流程，每2h巡检一次，SPC数据终端同步分析。

4. 最终确认变形控制和特殊检测能力

异形薄壁壳体最容易翻车的地方就是变形。你应该问厂家：你们怎么控制薄壁变形？是只用常规刀路还是做了应力优化？有没有在线测头补偿？能不能做蓝光扫描比对分析变形量？另外，压缩机壳体会要求气密/打压测试，这部分能力也需要前置确认。

我把这个判断框架归纳成一张表，方便截图保存：

FAQ：异形结构CNC加工常见问答

在跑老王这个项目的过程中，客户团队前前后后问了不少问题。我把几个高频问题整理出来，供参考：

Q1：为什么五轴更适合异形结构装配件加工？

因为异形结构装配件的内腔流道、多角度孔系和薄壁特征，需要刀具从多个角度切入。五轴联动可以在一次装夹中完成全部加工，避免多次装夹带来的累计定位误差，保证装配配合面的精度。

[

Q2：薄壁件加工变形怎么控制？

主要靠三方面：重点，分粗-精加工阶段，粗加工刻意留余量，让应力先释放；第二，精加工采用小切深（0.15mm以内）和高转速，切削力极小；第三，在线测头做补偿，把变形的部分在加工过程中实时修正回来。

Q3：压缩机壳体铝件，最薄的壁能加工到多薄？

铝合金6061-T6，伟迈特CNC加工可以稳定加工到0.5mm壁厚（需要应力优化专用工艺）。像老王那个壳体壁厚2.5mm，变形控制难度较低。

Q4：全尺寸CMM报告能提供吗？能出CPK数据吗？

Q5：气密测试和打压测试你们能做吗？

能。工厂配备有气密性测试台和盐雾试验箱，压缩机壳体做气密测试是标配动作。

Q6：小批量打样和大批量生产在价格上差异大吗？

小批量打样费用会包含工装定制、刀具选择和首件调试等前期成本。进入稳定量产阶段后，单件成本会显著下降。伟迈特CNC加工有20%产能专门用于打样和急单，所以打样周期通常在5-7个工作日。

结尾：选之前做一次实机试切

说回老王那个项目。从最初的四轴3次装夹良率78%，到伟迈特的五轴1次装夹良率97%，本质上不是AI把谁替代了，而是在合适的设备上用对的工艺解决了固有矛盾。

AI在2026年的异形结构CNC加工中真正价值，在我看来集中在这几个场景：在线测头补偿时的路径自适应优化、海量SPC数据的趋势预警、以及刀具路径的自动调整建议。它很管用，但不是灵丹妙药。如果你拿到一个异形壳体，基准面锁定、装夹方案、刀具路径分层这些基本功都还没立住，AI救不了你。

所以我的建议是：找一个有类似案例的工厂，让它试切一次。 看它装夹方案怎么设计的、测头补偿开没开、首件全尺寸数据能不能给。数据比PPT靠谱。

伟迈特CNC加工在异形结构装配件领域做了不少类似的测试。如果你手里正有一个壳体、泵体、阀体或者风机叶轮需要找五轴加工方案，可以直接把图纸发过来，我们先评估能不能一次性解决“装夹次数多、精度链难控、薄壁变形大”这三个核心问题。

说到底，一个壳体能不能从四轴换成五轴、良率能不能从78%拉到97%，不是靠情怀，是看设备和工艺的组合能不能打。先试一次，答案就出来了。
