如何选择智能家居5052铝合金投影仪光学引擎外壳CNC加工厂家？

智能家居投影仪的光学引擎外壳，是影响投影画质的核心结构件。它的加工精度，尤其是安装面的同轴度，直接决定了光路对准的稳定性。如果同轴度偏差超过0.01mm，画面就会出现虚焦、模糊，甚至边缘偏色。很多智能家居品牌的结构工程师和采购在打样阶段就卡在这里——图纸要求同轴度0.01mm，但普通CNC厂只能做到±0.03mm，导致返工率高达15%。选对一家懂光学零件、具备批量交付能力的5052铝合金CNC加工厂家，是项目顺利推进的关键。

[

H2-1 光学引擎外壳的精度要求，不是画个公差符号那么简单

许多工程师在设计光学引擎外壳时，习惯直接在安装面上标注“同轴度≤0.01mm”就完事了。但实际加工时，这个精度指标的达成受到多个维度的约束。首先，公差等级本身是一个体系，不能只用单个数值来衡量。国际标准ISO 286将公差分为IT1到IT18共18个等级，同一个公差等级下，不同尺寸的零件所允许的偏差值是不同的。以IT6级为例，直径50mm的轴其公差带宽度是0.016mm，但直径150mm的轴，IT6级的公差带就放宽到了0.025mm。所以，当图纸要求“±0.01mm”时，需要明确这是针对哪个尺寸基准，以及对应的公差等级是什么。

很多采购经理在询价时直接问“你能做到多精？”，这是一个不完整的提问。正确的做法是，基于零件的功能需求来定义“功能公差”。比如，光学引擎外壳的激光发射器安装孔和透镜定位面之间的同轴度，决定了光路准直精度，这个尺寸必须严控。而外壳外部的散热鳍片或者非配合面，则可以适当放宽公差。如果对所有特征都一刀切地要求IT6甚至IT5级，加工成本会成倍上升。伟迈特CNC加工在审图时，会通过的DFM方案，帮助客户区分“关键尺寸”和“一般尺寸”，在保证光学性能的前提下，避免过度设计导致的不必要开支。

H2-2 从机床到环境，哪个环节“吃掉”了你的精度

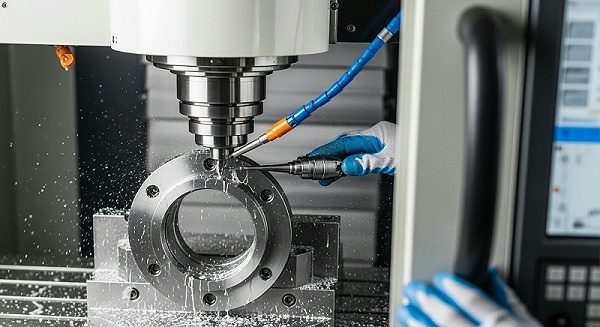

一颗光学引擎外壳从毛坯变成成品，精度是在机床、夹具、刀具、切削参数和环境这五个环节中一步步传递和损耗的。关键关口是机床本身。主轴跳动、定位精度和重复定位精度，直接决定了刀具相对于工件的位置准确性。一台三轴加工中心，如果其重复定位精度是0.003mm，那理论上它能实现IT5级甚至更高的公差。但如果只有0.01mm的重复定位精度，批量化生产时零件尺寸就会像“心电图”一样波动。伟迈特拥有180多台FANUC设备，其中15台是五轴联动机床（包括DMG MORI和Mazak），这些设备出厂时都经过了严格的精度校准，是量产级IT6公差（±0.01mm）的基础保障。

第二个关键变量是夹具。很多精度问题不是机床不行，而是夹具没做对。通用虎钳夹紧时，如果夹持力不均匀，薄壁的5052铝合金外壳会产生弹性变形，松开后零件反弹回去，尺寸就超差了。正确做法是为光学引擎外壳定制专用夹具，采用真空吸附或软爪定心，减少装夹变形。第三个变量是切削参数。很多人以为进给越慢越准，其实进给量太小会导致刀具在工件表面形成“挤压”而非“切削”，反而影响表面粗糙度。伟迈特会根据5052铝合金的硬度和壁厚，匹配对应的切削速度、进给量和切深组合，并通过多次试切验证后才固化为工艺标准。

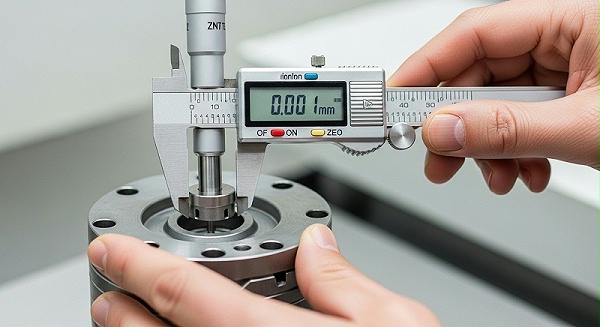

温度对铝合金加工的影响也容易被忽略。5052铝合金的热膨胀系数约为23.8×10⁻⁶/°C，意味着一个100mm长的零件，温度每变化1°C，尺寸会改变0.00238mm。如果车间温度波动5°C，公差带就可能被吃掉0.012mm。这就是为什么批量生产精密光学外壳需要恒温车间。最后是检测环节，很多工厂用普通卡尺测同轴度，是测不准的。检测仪器的精度必须是被测公差的1/3以上，也就是说，要验证0.01mm的同轴度，三坐标测量机的精度至少要在0.003mm以内。伟迈特配置了3台ZEISS和海克斯康的三坐标测量机，精度达到0.0015mm，并有5台影像仪配合，确保每个出厂的零件数据可追溯。

H2-3 不同精度等级的光学外壳，需要配置什么条件

为了更直观地理解，我们可以把光学外壳的加工精度分为三个层级。

对于智能家居投影仪这类产品，光学引擎外壳的关键精度通常集中在IT6级。伟迈特将这一点作为日常量产的标准能力，对应180+台设备、专用夹具体系以及三坐标全检的配置。如果客户有更高要求，比如同轴度需要达到IT5级，则需要在恒温车间中进行加工，并使用五轴联动一次装夹完成6面加工，避免二次装夹引入误差。

[

H2-4 为什么5052铝合金是光学外壳的常见选材，加工难点在哪

5052铝合金属于Al-Mg系防锈铝，强度中等，但耐腐蚀性和焊接性能良好，且阳极氧化后的表面质感精致，色差控制比较容易。对于投影仪外壳来说，更重要的是它的尺寸稳定性较好，在后续阳极氧化高温处理时变形量小于6系铝合金。但是，5052铝合金在薄壁结构加工时有一个明显缺点：它比6061更软，韧性更高，切屑容易粘刀，导致表面出现“积屑瘤”。特别是当外壳壁厚做到0.8mm甚至0.5mm时，切削力稍微不均就会引起振纹，甚至零件整体扭曲。

针对这个特性，伟迈特在加工5052铝合金光学外壳时，会采用三步法：先粗加工去除大部分余量，然后进行时效释放应力，最后半精加工和精加工分开。在精加工阶段，会使用锋利的硬质合金涂层刀具，配合微量润滑，确保表面粗糙度稳定在Ra0.8μm以内。针对零件内腔的光学安装面，必要时还可通过抛光工序提升至Ra0.2μm。目前，伟迈特加工过的最小壁厚的5052光学外壳为0.5mm，且批量良品率达到要求。

H2-5 极速打样与批量化交付的衔接，是项目进度的“安全带”

智能家居产品迭代极快，很多结构工程师面临的一个现实问题是：打样周期太长。市面普通CNC厂打样需要7到15天，加急也要5到7天而且会额外收费。伟迈特的标准打样周期是3到5天，如果项目紧急，可以安排24到48小时加急服务，且加急费用明确标价，不坐地起价。更重要的是，打样阶段就为量产做准备——打样使用的工艺方案和夹具设计，在确认后可以直接固化，量产时无需重新调试，节省了宝贵的导入时间。

从打样到量产，很多供应商切换时会掉链子。伟迈特拥有月产60万件CNC零件的产能，自有厂房12000平方米，其中铝合金零件占比55%，可以承接单批次30万件以上的投影仪外壳大货。在交期保障上，对于战略客户可以签署产能锁定时段，确保不被插单挤占。同时，批量订单采用阶梯报价模式，当订单量超过3000件时，可以获得相应的价格折扣。打样费在后续量产订单达到一定金额后，可以直接抵扣货款，这对刚启动项目、资金预算有限的团队来说，是可以减轻前期压力的安排。

H2-6 体系认证是敲门砖，批量交付的稳定性才是“压舱石”

品牌方在选代工厂时，基本都会要求供应商通过IATF 16949质量管理体系认证。这是因为IATF 16949不仅覆盖ISO 9001的全部条款，还额外强调缺陷预防、过程控制以及持续改进。伟迈特持有IATF 16949:2016和ISO 9001:2015双认证，并连续36个月没有发生过批量退货，客户审核通过率达到100%。这些数据不是写在宣传册上的口号，而是每月来自一线客户的真实评分。

在过程控制方面，工厂执行12步质量控制流程，从来料检验到首件确认，再到过程巡检、终检全检，每个环节都有明确的标准和记录。关键尺寸的CPK值被要求在1.33以上，这意味着过程能力从统计角度是稳定的。如果客户需要，伟迈特可以提供季度品质数据包（仅限框架客户），用数据证明加工过程的一致性。对于一些对表面处理有高要求的外壳，比如需要硬质阳极氧化或微弧氧化，伟迈特可以一站式完成，膜厚控制在5μm到100μm之间，色差ΔE≤1.5，进一步减少了跨厂协作的沟通成本和品质风险。

[

H2-7 DFM与经验数据库，帮你提前避开隐形陷阱

对于光学引擎外壳，很多加工问题在设计阶段就已经埋下了。比如，内直角清根时，如果没有预留退刀槽，刀具只能通过放电加工实现，增加了工序和时间。再比如，薄壁处的加强筋布局不合理，导致机床在切削时产生共振。伟迈特拥有累计超过15600款精密零件的加工经验，其中有大量是光学产品的案例。凭借15年的工艺数据库，工程师团队可以在客户提供图纸后，快速识别出这些潜在的设计隐患，并在DFM报告中给出可制造的修改建议。

以同轴度控制为例，很多图纸要求两个相距较远的安装孔同轴度达到0.01mm，但设计上却没有提供一次性加工的条件。伟迈特会建议客户修改基准，让这两个孔在五轴机床上一次装夹内完成镗孔，或者调整孔径公差，采用“基孔制”配合来简化过程控制。这些修改往往不改变零件的最终功能，但能降低废品率和加工难度。更关键的是，DFM服务完全，不会因为出了修改方案就要求客户在伟迈特下单，这种透明度是建立长期信任的基础。

H2-8 找到光学级CNC厂家的关键一步：看案例，更看数据

当结构工程师和采购经理在初步筛选供应商时，可以从几个维度快速评估。首先，看对方是否有同类光学零件的加工案例。伟迈特在光学镜筒的加工上有明确的记录：同轴度≤0.01mm，CPK≥1.45，且保持0退货。这个数据意味着工厂对光学类精密零件的工艺理解不是纸上谈兵。其次，确认检测能力是否匹配。对方是否拥有高精度三坐标测量机，是否提供全检报告，这些决定了交付品质的可控度。伟迈特配置的ZEISS和海克斯康设备，可以出具带不确定度的检测证书。最后，询问批量交付的准时率。伟迈特的标准准时交付率在97%以上，这对于智能家居产品这类有严格上市时间要求的项目来说，是一个关键的保障。

如果你的项目正处于选型阶段，或者正在为现有的光学外壳精度问题寻找替代方案，可以直接联系伟迈特获取一份同轴度精度案例报告。伟迈特提供DFM分析，打样费可以抵扣部分货款，并且会为客户配备专属项目经理，从技术对接到生产跟进再到售后处理，提供一对一服务。在项目启动前，用真实数据来验证供应商的能力，比任何承诺都更有说服力。
