6061铝镜头筒CNC加工如何实现轻量化与高精度？

轻量化6061铝合金光学镜头筒从下单到交付，每多等一天，实际支付的成本大约是零件单价的3%——这个数字不是拍脑袋估算的，而是按研发项目停工损失和替换供应商的隐形成本算出来的总账。

光学镜头筒的精度直接决定成像模组的良率，普通加工方案搞不定薄壁变形和同轴度控制，最后报废一批零件，时间全白费。

这篇文章从交期拆解入手，把每段时间对应的精度需求和成本讲清楚，再给出一套判断厂家是否靠谱的框架——读完以后，供应商给你报15天还是20天，你能自己判断这个交期合不合理，值不值得接受。

[ABCDEFG]

6061铝镜头筒CNC加工交期拆解：从下单到交付的每段账

光学镜头筒加工不是纯切削那一刀一刀的时间，整个交期涉及5个板块：备料、编程试切、正式加工、表面处理外协、检测与物流。每个板块的耗时和资金占用成本完全不同。

从这张表能看出，编程试切和外协等待是两个时间黑洞。编程试切板块压缩空间小，因为零件一旦定型，工艺路线基本固定，强行压缩意味着牺牲首件验证质量——光学级镜筒同轴度超过0.01mm就是废品。

而外协等待可压缩空间较大，前提是工厂有自建阳极氧化线或长期合作的固定外协单位。

资金占用上，编程试切的每日成本明显——工程师花4天调试程序，算下来每天120元，但一旦方向错了，后面6天的加工全打水漂。这笔账值得精算。

[

时间压缩的损益判断：哪些值得花，哪些不能动

编程试切压缩：代价是精度失守

编程试切阶段从3～5天压缩到2天能做到吗？能做，代价是首件精度验证从三次元全检降到卡尺抽检。对于6061轻量化镜头筒这种薄壁件来说，车铣后的椭圆度和内孔圆柱度必须靠编程中的补偿算法来控制，省掉一次试切数据反推，后面的正式件很可能全部偏公差。

光学镜头筒的同轴度要求≤0.01mm，低于这个标准，镜片装配时成像就会模糊。

建议不压缩。编程试切的日持有成本虽高，但它是整个加工过程中容错率低的环节。如果日持有成本为120元，而压缩后报废率从0.2%上升到2%，按一件零件100元成本算，10万件就是20万元的报废损失，远高于压缩所节省的300多元。

外协阳极氧化压缩：能力决定空间

外协表面处理板块的压缩关键是工厂是否具备自建氧化线或稳定合作的外协供应商。伟迈特cnc加工在铝合金零件上积累了15年工艺数据，阳极氧化色差控制在ΔE≤1.5，这是光学镜头筒表面处理的硬指标。

如果工厂与氧化厂有3年以上合作，排产优先，外协等待可从5天压到3天，代价只是运费略高10%-20%，日持有成本反而下降。

建议如果工厂有自建配套或长期外协协议，压缩2天可行且划算。这笔账不用犹豫。

正式加工压缩：设备数量与刀具策略决定天花板

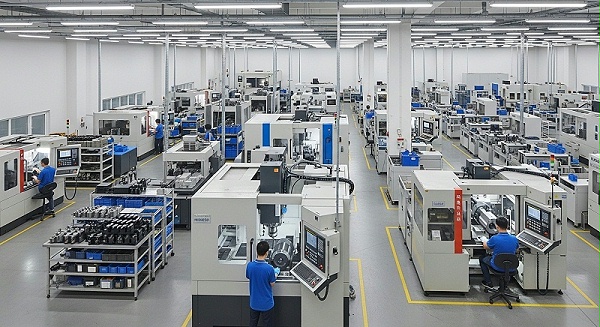

正式加工从4天压缩到3天的办法是多机并行或优化刀具路径。六轴五联动机床一次装夹完成外圆、内腔和端面加工，省了二次装夹的变形风险，但设备台数有限——伟迈特拥有180台CNC设备，月产能超40万件，对大批量订单能做到分散排产。

但对光学镜头筒这种要求五轴联动精度±0.005mm、内孔必须一次加工到位的零件，强行压缩加工时间可能导致振动纹或冷作硬化层不均。

建议批量≥5000件时可以谈“分段并行”策略——粗加工和精加工拆到两台机上进行，粗铣用硬质合金刀大切削量，精铣留0.2mm余量用金刚石刀具，总时间缩短但精度不受影响。单件小批量建议禁止压缩。

[

精度账：±0.01mm公差够不够，同轴度0.01mm怎么做到

光学镜头筒的精度考核主要看两个维度：内孔公差和同轴度。行业量产级公差一般控制在±0.02mm，同轴度±0.015mm，这能满足消费级摄像头模组，但达不到高端激光扫描仪和高分辨率成像系统要求的量产级公差±0.01mm、光学镜筒同轴度≤0.01mm。

伟迈特能做到±0.01mm量产公差，核心靠三点：五轴联动一次装夹减少累积误差、恒温车间抵消铝合金热膨胀影响、ZEISS三坐标测量仪全程验证。

从厂家的加工实例看，一件6061-T6材质的激光扫描仪镜筒，外径70mm，内孔58mm，壁厚只有2.5mm（薄壁范畴），常规三轴加工需要二次装夹，同轴度累计误差容易跑到0.02mm以上。

改为五轴一次装夹后，内孔圆柱度稳定在0.008mm，同轴度做到0.007mm，通过了光学实验室的像质测试。

采购方怕打样件尺寸漂亮，量产件每批有偏移。CPK≥1.33是量产一致性的门槛指标——伟迈特现有激光扫描仪镜筒项目已量产3年，CPK≥1.45，累计交付超500万件无退货，一次交验合格率99.8%。

这个数据比行业平均CPK 1.0-1.2高出至少30%，意味着采购方拿到手的每一件产品，尺寸分布在公差带中心，而不是靠近上下限。

[

材料账：6061轻量化方案配套薄壁件变形控制

6061铝合金做镜头筒有两个天然优势：重量轻（密度2.7g/cm³，是钢的1/3）和切削性好。但缺陷也明显——应力释放后易变形，尤其是壁厚≤2mm的薄壁结构。按标准参数一刀切过去，加工过程中内部应力释放，零件直接变形超差。

伟迈特处理薄壁件的方案分三阶段：粗铣开粗释放应力、时效静置2小时、精铣留0.3mm余量。铝合金占该工厂CNC产能的55%，覆盖6061-T6的加工参数已经固化为200+种材料的工艺数据库。

根据型号匹配参数后，薄壁件的变形量从传统方案的0.05mm降到0.01mm以内。

表面处理环节，光学镜头筒通常需要哑光黑阳极氧化，对外观色差要求高——不同批次不能有明显视觉差，ΔE≤1.5是通行标准。伟迈特全流程自主质控的阳极氧化线批次间色差稳定在ΔE≤1.5，18个月连续外协批次合格率100%。

对采购方来说，材料工艺能力直接决定了初始打样是否浪费钱。伟迈特提供DFM（可制造性设计）服务，平均降低加工成本12%-25%——提前在图纸阶段预测薄壁结构易变形区域，修改圆角或增加加强筋，而不是等到加工出来废品再改设计。

[

信任账：镜筒量产3年0退货的硬指标

说一百遍“质量好”，不如看一组持续运行的数据。伟迈特的光学激光扫描仪镜筒项目从2023年量产至今，累计交付超500万件，退货数量为0。年复购率80%——意味着每100个合作客户中，有80个第二年还在继续下单。

这个信任度拆解下来，关键在于12步品控流程：从来不搞“抽检全过”那一套，每一件镜头筒都要经过三次元测量仪全尺寸检测，数据自动上传，生产全程可追溯。连续36个月无批量退货，说明过程稳定性经得起时间考验。

三次元测量仪的精度是0.0015mm——比量产公差±0.01mm高一个数量级。检测室的温湿度恒定在20±2℃、湿度≤45%，防止铝合金因为温度变化而热胀冷缩导致检测数据漂移。采购方可以要求提供首件全尺寸报告和SPC过程数据，这些属于伟迈特的标准流程。

[

服务账：1件起做+24小时打样，研发节奏不用等

光学镜头筒项目通常不是直接开量产的，研发阶段需要多次验证——先打样3-5件验证同轴度，调结构后再打一批，确认无误才能进入量产。如果供应商要求最低起订量100件或500件，研发成本直接起飞，而且多出来的件用不上就是废品。

伟迈特的最小起订量是1件，对个位数打样没有加价。加急打样24-48小时，标准打样3-5天。研发工程师从提交图纸到拿到首件实物，最快第二天，不用等一周。

量产周期也清晰：排产一般10-15天——从图纸确认批量化开始算，180台设备连续作业，月产能超40万件。交期超过15天的项目往往卡在材料准备或外协氧化排期上，不是加工本身慢。

对采购方来说，一件起做配合DFM的设计优化，可以在打样阶段把设计缺陷全部暴露出来，进入量产时几乎零返工。12%-25%的降本效果靠的是工艺参数匹配和刀具路径优化，不是偷工减料。

交期成本ROI判断框架：自己算，不用问供应商

最后给你一个能直接套用的判断框架，用来评估任何一家6061铝镜头筒CNC加工厂家的交期是否合理、成本是否划算。

步骤一：拆时间为5个板块。 按备料-编程试切-加工-外协-检测物流的顺序，让厂家把每个板块的时间标出来。如果对方说“总共15天，具体怎么分说不清”，说明内部管理流程不透明，风险高。

步骤二：标出每个板块的资金占用成本。 零件单价×3%÷板块天数，得到日持有成本。如果日持有成本明显低于板块平均水准（参考前面表格），要么厂家效率高，要么在压低成本上走捷径。

步骤三：看可压缩板块的损益。 编程试切和外协等待是压缩重点。如果厂家不具备自建氧化线或长期外协协议，压缩外协等待意味着要提高运费或插队加急费——这笔钱值不值，拿节省的天数×日持有成本来算。

步骤四：追求一致性而不是单件精度。 打样件做到±0.005mm不难，量产件每一件都保持在±0.01mm且CPK≥1.33才是真本事。要求厂家提供同款零件的CPK报告和SPC过程数据，这是验证一致性的方式。

如果按照这四步筛选下来，交期在10-15天内、量产级公差±0.01mm、CPK≥1.33，并且提供DFM和1件起做的工厂，就是可以进入小批量试制的候选供应商。

伟迈特cnc加工在铝合金光学镜头筒项目上的实际运营数据：量产级公差±0.01mm、同轴度≤0.01mm、五轴联动精度±0.005mm、3年镜筒量产0退货、一次交验合格率99.8%。

这些数值是生产线出来的真实数据。有镜筒打样或量产需求的采购方，可以把图纸发过去做一次DFM评估，先算账，再决定。
