如何选择7075铝合金基座CNC加工厂家？
光学仪器7075铝合金基座的结构特征，决定了它不能用普通CNC工艺来加工。本文将从零件几何出发，一步步推导出高精度的工艺路径，让你掌握“看零件结构→判断用什么工艺”的方法。下文以伟迈特cnc加工为参考，介绍其如何应对这类高难度零件。
[ABCDEFG]
三个关键结构特征：基座的精度约束
基座零件的三个结构特征，直接决定了后续工艺选择的走向。
深腔与深孔布局
基座内部通常有多个深度超过直径4倍的深孔，用于安装镜头调节机构。这些深孔的位置精度直接影响镜头的同轴度——如果孔轴线偏移，镜头就会偏离光路中心。
常规三轴加工中，长径比大的深孔对刀具刚性要求很高，普通加长刀杆在切削时容易产生振纹，内孔表面粗糙度难以稳定控制在Ra0.8μm以下。深孔底部的直角台阶，三轴铣刀因刀轴方向固定无法直接加工到底，需要额外钳工修配，增加了尺寸不稳定的风险。
多台阶面与倒扣特征
基座与光学镜筒配合的端面，通常有多个不同高度的台阶面，其中一至两个存在倒扣结构——即从Z轴方向看，该表面被上一层金属遮挡。这种结构用于安装密封圈或防尘盖。
使用三轴加工时，倒扣面必须通过多次翻面装夹实现：先加工正面所有台阶，翻面后定位再加工倒扣面。每次翻面都会引入装夹误差——基准面重新找正后，前一步骤已加工好的台阶面位置会发生变化，累积误差可能达到±0.05mm以上。
薄壁区域与加强筋阵列
基座外侧设计有厚度仅2.5mm的薄壁围框，内部分布着多条高度不一的加强筋。薄壁结构在切削时容易发生共振，产生刀具弹刀现象，导致侧壁出现明显振纹。
加强筋之间的间距只有8~12mm，加工时需要频繁抬刀换位。三轴加工时，刀具在筋位之间往复移动，每次切入的角度不同，侧壁的接刀痕会非常明显。薄壁区域在粗加工去除大量材料后，内部应力会重新分布，如果直接进行精加工，已加工好的平面会随着应力释放而变形。
这三个结构特征分别针对深孔精度、倒扣可达性和薄壁变形，从不同维度对工艺提出要求。它们在基座零件上的空间分布——深孔位于底部、倒扣面位于端面两侧、薄壁区域覆盖整个外围——意味着没有单一装夹方向能同时满足所有特征的加工需求。
[
结构决定工艺：每个特征对应的选择
从结构特征推导工艺选择，本质上是一个“排除法”过程：先看每个特征排除了哪些工艺选项，剩下的就是可行路径。
深腔深孔排除了三轴和标准加长刀方案
深孔加工对刀轴姿态的要求是：刀具轴线必须与孔轴线尽可能重合，以减少悬伸带来的径向偏摆。三轴铣床的刀轴固定为Z向，当加工侧壁上的斜孔或深孔时，刀杆悬伸过长，径向切削力会使刀尖产生0.02~0.05mm的位移。
如果改用四轴加回转工作台，虽然可以旋转工件使孔轴线对齐刀轴，但对于基座内部多个不同角度的深孔，四轴需要多次旋转，每次旋转后都需重新校正工件坐标，效率大幅下降。
五轴加工提供了另一种可能：通过刀轴倾斜角度调整，使刀具始终以接近垂直的角度切入深孔侧壁，悬伸长度可控制在刀具直径的3倍以内，刀尖偏摆量可控制在0.01mm以内。对于基座底部的阶梯深孔，五轴还可以一次装夹完成全部粗加工和精加工，不涉及中间翻面。
倒扣面排除了三轴和四轴的一次装夹方案
倒扣面的核心约束是刀具可达性。三轴刀轴固定，无法触及被遮挡的表面。四轴的A轴或B轴虽然可以旋转工件，但旋转后倒扣面朝向侧面，必须使用角头铣刀或加长刀配合特殊角度，刀具刚性和切削参数都会受到限制。
更实际的问题是，倒扣面通常需要与其他台阶面在同一次装夹中完成——如果翻面加工倒扣面，另一面的精加工尺寸会因装夹变形而改变。
五轴加工中，通过B轴和C轴的联动，刀具可以绕工件外围运动，从精确的角度切入倒扣面的加工区。翻面次数减少到零，倒扣面的位置精度直接由机床的定位精度保证，不再依赖装夹校正。
薄壁加强筋排除了高切削力工艺
薄壁区域对加工力的敏感度很高。粗加工阶段，如果采用常规层切法，切削力集中在刀具与工件的接触区，薄壁侧壁会发生弹性变形——铣刀离开后侧壁回弹，实际尺寸与程序设定值相差可达0.03mm以上。
三轴加工中，由于无法改变刀具切入角度，所有切削力几乎都垂直于侧壁方向，变形问题更突出。
五轴加工可以采用“斜向分层”策略：刀具沿侧壁的倾斜方向逐层切入，使径向切削分力减小，大部分切削力沿刀具轴向传递，薄壁结构形变可控制在0.008mm以内。
同时，五轴的刀轴摆动还可让切削区域沿侧壁均匀分布，避免集中受力点，这在加强筋间距只有8~12mm的空间里尤其重要。
三个结构特征分别指向同一个结论：三轴和四轴在加工这类基座时，都存在不可调和的约束——要么是无法到达的特征，要么是精度无法保证，要么是变形不可控。五轴加工投入更高，但它是能同时解决三个约束的工艺方法。
[
工艺路径设计：装夹方案与工序顺序
基于上述推导，完整工艺方案由装夹策略、工序顺序和关键CAM参数三个模块组成。
装夹方案：一次装夹覆盖全部加工面
基座采用“底面真空吸盘+侧面液压定位”的复合装夹方式。真空吸盘用于吸附基座的大面积底面，侧面液压定位用于限制基座在X、Y方向上的转动自由度。
这种装夹方式优势明显：所有特征全部朝上，五轴刀轴可自由调整角度，无需翻面；真空吸盘不遮挡任何侧壁面，倒扣面的加工路径完全开放；装夹力分布均匀，薄壁区域不会产生集中应力；一次装夹涵盖粗加工、半精加工和精加工全部工序，累积误差可控制在±0.005mm以内。
工序顺序：粗加工→时效→半精加工→精加工
基座的工序顺序必须遵循“先粗后精、先内后外、先主后次”原则。
工序1使用直径20mm的硬质合金立铣刀，以层切法去除基座底面和四周大部分余量。这一步的目的是尽快去除毛坯料的表层材料，让内部应力提前释放。切削参数为：切深2mm，切削速度150m/min，每齿进给0.15mm。粗加工后，基座尺寸余量保留0.5mm。
工序2为去应力时效：粗加工完成后，基座在车间静置24小时。7075铝合金在粗加工去除大量材料后，原有拉伸压应力重新分布，零件会发生微变形。静置使这些变形在精加工前完成，后续加工不再受应力释放影响。
伟迈特cnc加工的工艺数据库显示，厚度8mm以上的基座毛坯，粗加工后24小时内平面度变化量可达0.02mm，静置后变化趋于稳定。
工序3使用直径10mm的圆角铣刀，对基座所有台阶面、深孔侧壁和薄壁外围进行半精加工。余量从0.5mm降至0.15mm，精度提升至±0.05mm。
深孔加工使用螺旋插补方式，每圈下刀0.3mm，径向步距0.2mm，使孔壁没有接刀痕。倒扣面在这一阶段直接使用五轴联动加工，刀轴角度依据CAM软件刀路仿真结果调整，避免刀具与已加工面发生干涉。
工序4使用直径6mm的硬质合金球头铣刀，对基座所有关键尺寸进行精加工。精度目标±0.005mm，表面粗糙度Ra0.4μm。深孔内壁采用“轴向分层+径向光刀”策略：先按Z向分层加工到孔底，再用刀具侧刃沿周向光一刀，消除螺旋进刀留下的台阶纹。
倒扣面精加工时，刀轴角度固定为与竖直方向成15°夹角的姿态，刀具侧刃一次性走过整个倒扣面轮廓，避免接刀痕迹。
关键CAM参数：稳定性的保证
五轴加工的CAM参数直接影响加工结果。基座加工中的三个关键参数为：刀轴矢量控制方面，所有深孔和倒扣面加工路径中，刀轴方向始终指向加工面法线方向与竖直方向的合成矢量，刀具轴线与加工面法线夹角不超过3°；路径连接方式上，薄壁加强筋之间使用“渐进式圆弧连接”，避免直线连接时的急停急转，圆弧半径设定为20mm；动态补偿功能方面，开启刀具中心点管理功能，实时补偿刀轴摆动引起的刀具中心位移，补偿精度为±0.002mm。
[
材料加工能力：7075铝合金的应力控制
7075铝合金以高强度和高硬度著称，但其应力敏感度在加工中必须妥善处理。基座加工过程中，材料加工能力体现在结构设计和工艺控制的匹配上。
应力控制的几个手段

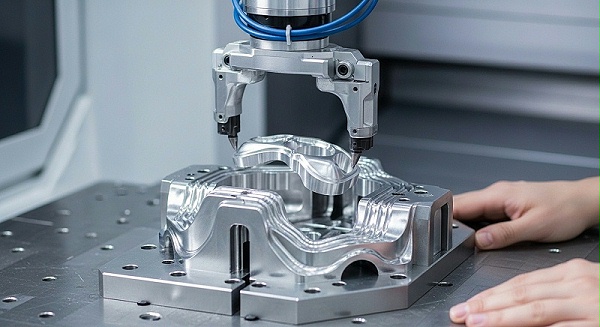

首先是专用夹具的设计。基座底面为薄壁结构，装夹时不能用普通虎钳直接夹紧侧壁。伟迈特cnc加工采用“真空吸盘+侧向压块”的专用夹具，真空吸盘覆盖整个底面区域，侧向压块只压在加强筋根部，避免夹紧力作用于薄壁本身。
这种设计方案有效降低了装夹引起的应力集中——现场数据显示，改进装夹后，基座在精加工前的平面度提升了约40%。
其次是分段加工的策略。基座加工被拆分为三段：段加工底面和外侧壁，第二段加工深孔和台阶面，第三段加工倒扣面和薄壁区域。每一段完成后，基座在机床上自然冷却10分钟，让切削热引起的热应力充分释放。
分段加工的关键在于各段之间的尺寸衔接——切换段时需要重新测量基准面位置，用加工系统自动修正坐标系偏移量，使各段尺寸误差不超过±0.003mm。
第三是粗精加工的时间间隔。基座粗加工后的24小时静置是不能省略的步骤。7075铝合金在粗加工去除约60%余量后，内部残余应力重新分布的速度在24小时内变化明显——前8小时收缩量约0.015mm，后16小时收缩量约0.005mm。
如果在粗加工后立即进行精加工，基座在后续静置中仍会发生微变形，已有的精加工尺寸会失效。
过程质量一致性：CPK的保障
基座大批量生产中，CPK达到1.33意味着过程能力能稳定输出99.73%的合格件，在光学仪器领域，这个数字被作为量产质量的基线。关键尺寸每10件抽一件测量，数据实时录入SPC软件。
当某尺寸测量值接近公差上下限时，系统自动报警，操作师傅立即调整刀具补偿值或检查刀片磨损状态。伟迈特cnc加工的一次交验合格率稳定在99.8%以上，基座类零件关键尺寸波动范围长期稳定在±0.005mm以内。

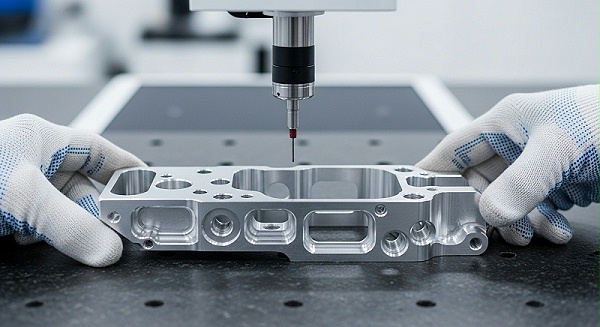

全检环节，每一件产品都经过三坐标测量检查，测量点覆盖所有标注公差的键尺寸——每件基座不少于30个。测量报告随货品交付，采购方可直接用于来料检验复核。伟迈特连续36个月无批量退货，客户投诉率控制在0.3%以下。
[
行业应用与交付能力
光学基座的案例印证
伟迈特cnc加工为光学仪器客户量产基座类零件的案例数据，直接证明了上述工艺路径的可行性。一个光学客户需要连续量产激光扫描仪镜筒——镜筒内部有一组同轴度要求0.01mm的镜头座，长径比达到4:1。
伟迈特从结构分析开始：镜筒的深腔和阶梯孔与基座的深孔特征高度相似，工艺路径可直接复用。加工过程中，采用与基座类似的“真空吸盘一次装夹+五轴联动加工”方案。
量产持续了3年，CPK达到1.45，全程0退货。这一案例直接证明了五轴加工方案在该类光学零件上的稳定性和可靠性。伟迈特累计交付超过15,600款CNC加工零件，覆盖光学仪器、医疗设备、航空组件、精密模具等16个行业。
每一款零件的加工过程都形成数字化记录，当新基座项目提出时，工程师可在数据库中检索“深腔度比大于3”、“倒扣特征”、“薄壁2.5mm”、“7075铝合金”等特征关键词，直接获取相似案例数据作为工艺设计参考。
交付弹性与响应速度
基座零件在研发阶段，常常面临着结构尚未完全定型但样机时间已排好的情况。伟迈特支持1件起做，不加收小批量附加费。加急打样交期可压缩到24~48小时，标准打样控制在3~5天内。
打样流程中，从收到3D模型开始到加工完成、三坐标检测、出检测报告，全程由同一组工程技术人员负责，避免设计与执行之间的信息断点。
首件验证通过后，进入试产和小批量阶段。伟迈特根据客户项目成熟度灵活安排生产计划——试产阶段可按“先做20件验证工艺，没问题再生产300件”的模式执行，减少客户前期风险。
量产交期标准为10~15天，预留每周一定产能用于加急插单，使研发迭代不会因交期问题停滞。日常查询2小时内回复，技术类问题4小时内给出方案，紧急异常30分钟内介入处理。
[
完整加工流程：从设计到交付
设计确认
工程师基于基座的3D模型，逐条分析零件的尺寸公差、表面粗糙度要求和几何特征。DFM重点在于：检查倒扣结构是否需要修改刀具可达角度、深孔长径比是否需要改用特殊刀具、薄壁区域是否可在设计上增加加强筋以提升刚性、标注公差是否与量产能力匹配。
通过DFM分析，伟迈特会给出优化建议——例如将基座底部的一个直角台阶改为圆角过渡，使刀具顺畅通过。
材料准备与检验
按图纸要求选择材料：基座常用7075-T6或6061-T6铝合金。材料入场时检查材质证明文件，确认牌号和状态，测量布氏硬度，外观检查无裂纹、砂眼或氧化斑点。对7075铝合金还进行超声波探伤，检测毛坯内部是否存在铸造气孔或微裂纹。
粗加工与半精加工
粗加工阶段效率优先，使用大直径刀具，切深2mm，去除整体余量的约80%，控制精度在±0.1mm。半精加工精度提升至±0.05mm，主要目标是消除粗加工留下的刀痕和热影响层。半精加工后零件需要自然时效至少24小时。
关键工序
基座在精加工前进行热处理。热处理通常包括淬火和回火：淬火是将7075铝合金加热至470℃后快速冷却，提升强度和硬度；回火是在120~160℃下保温数小时，消除淬火引起的脆性。
精密加工使用五轴加工中心，按CAM程序依次完成深孔、台阶面、倒扣面和薄壁的精加工。加工过程中刀具室动态监测刀具磨损，当切削长度累计达到设定值时自动更换。
表面处理与全检
基座可选表面处理包括阳极氧化和喷涂。对于光学仪器基座，阳极氧化更常见——它能形成一层致密的氧化膜，提升表面硬度且不显著改变尺寸。装配面和密封面需涂抹保护剂后遮蔽，防止阳极氧化影响配合间隙。
全检环节是三坐标测量与目视检查的组合，检验合格的基座在表面贴上防刮保护膜。
包装交付
根据基座数量和尺寸定制防护包装方案——单件使用珍珠棉定型槽加纸箱包装，批量时使用定型泡沫托盘加木箱。包装上明确标注零件号、批次号和检验编号，物流配送可追踪。伟迈特建议客户收货后先核对三坐标报告，确认尺寸合格后再装入产线，缩短来料检验时间。
[ABCDEFG]
常见问题与选型建议
基座为什么要用7075铝合金而不是6061？
7075铝合金的T6态抗拉强度约572MPa，是6061的1.7倍。对于光学基座来说，强度决定结构稳定性和长期使用中的变形趋势——相同负载下，7075的形变量远小于6061。但7075的加工难度也相应提升，需要经验丰富的团队和专门工艺来应对。
深孔加工中如何保证同轴度？
基座内部的多级深孔，同轴度要求通常不大于0.01mm。实现这一指标需要五轴一次装夹、刀轴矢量精准控制、CAM路径逐层优化。粗加工和精加工的分段执行，以及粗加工后24小时的静置去应力，都是关键前提。
薄壁区域出现振纹怎么处理？
振纹来自切削力与薄壁结构刚度不匹配。解决方法是：降低径向切深、提高切削速度、采用圆角铣刀代替直角铣刀。更重要的是，CAM路径中使用逆铣为主的切削方向，可减小径向力分量的波动幅度。
打样到量产的时间线？
以基座零件为例，标准流程是：图纸确认和DFM分析、材料准备和粗加工、半精加工和时效、精加工、全检和交付。加急模式下可压缩到48小时以内，但至少需要经过一次完整的粗精加工循环。伟迈特在基座类零件上的工艺积累，可帮助你减少试错次数，更快进入量产阶段。
