CNC热变形精度补偿的5个关键问题与判断方法

车间里最怕听到的一句话，是操作员报“这批又超差了”。尤其是在加工铝合金薄壁件或者长轴类零件的时候，明明程序没动、刀具刚换、装夹方式和上一批一模一样，可测出来的尺寸就是往外跑。有时候早上首件合格，干到下午同一把刀、同一个工位，中径或者孔距又差了几个微米。老师傅凭经验知道是“机床热了”，但真要他说清楚热从哪里来、怎么控、怎么补，多数时候还是靠试。

我们伟迈特cnc加工在精密零件加工这条线上走了不少年头，这类热变形导致的精度丢失问题，几乎每个月都会在不同客户身上重演一遍。这周刚处理完一个苏州客户的铝合金壳体订单，客户图纸要求两个定位孔的中心距控制在±0.008mm，材料是6061-T6，壁厚最薄处只有2.5mm。白天首检合格，下午再抽检时中心距普遍偏大0.012mm左右，个别件到了0.02mm。客户那边的工艺工程师重点反应是怀疑我们机床定位精度不行，后来我们带着热成像仪和位移传感器到现场测了一轮，才发现问题出在主轴热伸长和切削液温度上升两条线上。今天这篇文章，就把这类问题的成因、判断方法和解决路径一次讲清楚。

一、先搞清楚热变形到底从哪里来

热变形导致精度丢失，根源不在某一个单一因素，而是三个热源叠加的结果。很多工艺人员一上来就只盯切削热，这其实是个常见误区。我们分开说。

重点热源是切削热。刀具切削金属时，剪切区产生的热量一部分被切屑带走，一部分传入刀具，还有相当一部分传入工件和切削液。切屑带走的比例取决于材料和切削参数，铝合金切屑带走热量比例高一些，但切深大、转速快的时候，传入工件的热量依然可观。对薄壁件来说，局部受热导致的膨胀虽然没有厚壁件那么均匀，但同样会让正在加工的尺寸产生偏移。

第二热源是摩擦热和机床结构热。主轴轴承高速旋转时的摩擦热、丝杠螺母副运动的摩擦热、导轨的摩擦热，这些热量会直接传递给机床的结构件。主轴前端轴承的温升，会直接影响主轴轴向热伸长；丝杠的热伸长，会直接影响进给轴的定位精度。这一块恰恰是很多工程师容易忽略的，因为肉眼看不见，手摸上去也就是“有点温”，但反映到零件尺寸上是实实在在的微米级偏差。

第三热源是环境温度。车间温度随昼夜和季节变化，夏天午后车间温度比早晨高出好几度，机床床身、工作台、光栅尺都会随之热胀冷缩。这个影响比较隐蔽，因为它不是局部发热，而是整体变形，表现出来就是同一批零件在不同时间段加工，尺寸分布有系统性漂移。

三个热源叠加在一起，最终反馈到零件上的表现，和我们常见刀具磨损的规律还不一样。它的特征是：零件刚加工完测量和在恒温间放一段时间再测量，结果会不一样；上午和下午同一程序加工出来的尺寸分布会有系统偏移；薄壁件和细长轴件的变形方向往往和切削力的方向不一致，更难通过调整刀具补偿来修正。

二、热变形怎么让精度“丢”掉的：四个典型表现

说“精度丢失”其实不太准确，精度没有凭空消失，是加工系统的几何位置发生了漂移，零件尺寸跟着漂移。对工艺工程师来说，关键是要能从检测数据里识别出热变形的特征，而不是一看到超差就归因于刀具磨损或者机床精度下降。

定位精度漂移。主轴热伸长会让刀具在Z轴方向的起始位置发生变化，加工出来的台阶高度、孔深、端面位置跟着偏移。丝杠热伸长则让X、Y轴的定位产生误差，表现出来是孔距、槽位、外形尺寸的系统性偏移。这类误差有个规律：开机初期漂移速度最快，随着机床达到热平衡，漂移逐渐减慢并趋于稳定。

[

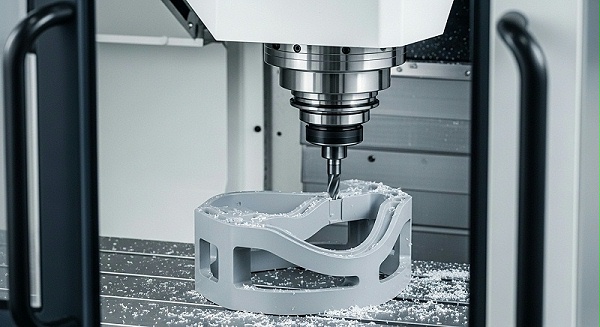

工件尺寸变形。薄壁件加工过程中，切削热引起的局部膨胀会让切削点处的实际余量发生变化，切完冷却后工件收缩，尺寸就偏了。比如加工一个铝合金薄壁圆筒的外圆，切削时热膨胀让实际切深偏大，冷却后外径偏小。这类误差不随程序修正而消失，因为每次加工时的热状态不一样。

表面质量波动。热积累导致刀具磨损加剧，切削力波动变大，加工表面出现振纹、亮度不均、粗糙度上升。这个往往容易被归因于刀具寿命到了，但换上新刀后如果冷却不到位，同样问题会快速重现。

批次一致性差。同一批零件，早上首件的尺寸和下午最后一件的尺寸存在系统差异。如果客户要求的是CpK值或者批次内极差控制，这种漂移直接就反映在统计指标恶化上。

对这三个表现，伟迈特cnc加工在实际处理中有一个基本判断原则：如果超差方向随时间和温度有规律地单向漂移，优先怀疑机床热变形；如果超差方向随机、没有时间规律，优先怀疑装夹或刀具问题；如果超差集中在薄壁特征或长悬伸特征上，优先怀疑工件受热变形和让刀。

三、解决热变形的三条主路径：工艺策略、热补偿、环境控制

路径一：工艺策略调整——不花钱、见效快的先做

工艺层面的措施不涉及设备改造，是解决热变形的基础。

粗精加工分开。粗加工阶段切削量大、发热量大，主要目的是去除余量，公差要求可以放宽。粗加工完成后，让工件和机床在自然状态下冷却一段时间，再进行精加工。这个间隔哪怕只有10到15分钟，也能让大部分热应力释放掉，精加工的尺寸稳定性会明显改善。对精度要求高的零件，伟迈特cnc加工通常会把粗精加工之间的等待时间写进工艺卡，而不是靠操作工凭感觉。

控制切削参数降低热输入。降低切削速度和每齿进给量、减少切深，都能减少单位时间内的切削热产生量。但这里要提个醒：单纯降参数不等于解决问题，因为降低效率的同时，加工时间拉长，机床整体的热积累反而可能更均匀也更多。正确做法是在保证效率的前提下，优化切削参数组合，让热量产生更平稳。

充分冷却并控制冷却液温度。冷却液的作用不只是冲走切屑，更重要的是带走切削区的热量。很多车间只关注冷却液压力够不够、流量大不大，却不关注冷却液本身的温度。夏天冷却液箱在车间里放一天，温度可能升到35℃甚至40℃，这样的冷却液喷到工件上，降温效果大打折扣，对薄壁件来说甚至可能引入新的热变形。更有效的做法是给冷却液箱加装温控装置，把冷却液温度稳定在20℃到25℃之间。

热平衡等待。机床开机后不要直接加工高精度零件，先让机床空转或加工一些粗胚，等主轴、丝杠达到热平衡后再开始正式生产。对高精度订单，伟迈特cnc加工会要求操作工记录开机后的热机时间，并规定热机程序的标准流程。很多工厂忽视这一步，早上开机半小时就开始干±0.005mm的活，上午前两件超差往往就是热平衡没到位。

路径二：热补偿技术——把漂移“算”回来

工艺策略是减少热变形的产生，热补偿则是把已经产生的热漂移通过数据修正掉。这是当前精密加工里用得较多的技术手段。

[

主轴热伸长补偿。主轴热伸长是Z轴精度漂移的主要来源。补偿原理是：通过安装在主轴箱上的温度传感器实时采集温度变化，结合预设的热伸长模型，计算出当前热伸长量，然后自动补偿到Z轴坐标中。实施前提是机床数控系统支持外部温度补偿功能，或者通过外接补偿设备实现。

丝杠螺距补偿和热误差补偿。丝杠受热伸长会导致定位误差，一种做法是在丝杠螺母附近安装温度传感器，根据温升实时修正进给轴坐标；另一种做法是定期用激光干涉仪测量丝杠在不同温度下的螺距误差，生成补偿表写入数控系统。后者更可靠，但需要定期校准。

在线测量反馈补偿。在机床上安装测头，加工过程中或加工完成后在线测量关键尺寸，将测量结果反馈给数控系统进行自动补偿。这个方式对热变形和刀具磨损同时有效，是目前精密加工里比较实用的闭环方案。不过在线测量会增加节拍时间，对大批量生产需要权衡效率。

温度补偿系统的校准。这里要特别提醒一点：温度补偿系统不是装上就能一劳永逸。补偿模型需要根据实际机床的热特性做校准，而且随着机床使用年限增加、轴承磨损、润滑状态变化，热特性会改变，补偿模型需要定期更新。有些工厂装了补偿系统，用了两年没重新校准，补偿值反而帮了倒忙。

路径三：环境控制——治本之策

环境温度对热变形的影响是全局性的，控制住环境温度，很多热变形问题会自然缓解。

恒温车间。精密加工车间做恒温控制，温度一般控制在20℃±1℃或±2℃。恒温车间不仅对机床热稳定有好处，对工件检测也有意义——零件加工完在恒温环境里测量，和在普通车间里测量，结果可能差好几个微米。对公差要求±0.005mm的零件，恒温车间基本是必要条件。

冷却液恒温控制。前面提到过，冷却液温度对切削区降温和工件热变形影响很大。给冷却液加装工业冷水机，把温度稳定在设定值，是投入不大但效果明显的措施。

机床局部热隔离。对一些大型机床，做整车间恒温成本太高，可以考虑对机床关键部位做局部热隔离，比如给主轴电机、液压站等强热源做隔热处理，减少热量向机床结构件传递。

[

下面这张表简单概括三种路径的适用范围和投入特点，方便工艺人员对照自己的情况做初步判断：

四、现场怎么验证热变形、怎么确认解决有效

解决了热变形问题之后，怎么证明措施有效？不能光看一两件零件合格就下结论，要用数据和统计方法说话。

试切验证法。在机床冷态开机后，按固定时间间隔连续加工同一零件，比如开机后0.5小时、1小时、2小时、3小时各加工一件，测量关键尺寸。如果尺寸随时间呈单向漂移，说明机床热变形还在起主要作用，需要进一步调整热机流程或补偿参数。如果尺寸在稳定范围内波动，说明热变形已经得到控制。

恒温对比测量。把加工完的零件放在恒温间（20℃）静置2小时以上再测量，和加工现场测量的数据做对比。如果两个测量值差异较大，说明工件在加工时处于非热平衡状态，切完后的冷却收缩造成了尺寸变化。这个对比能帮助判断是机床热变形还是工件热变形占主导。

在线位移监测。对主轴热伸长比较敏感的设备，可以在主轴端面安装非接触式位移传感器，监测主轴在开机后和加工过程中的轴向位移变化。这个数据能直观反映主轴热伸长的量级和达到热平衡的时间，为补偿参数设置提供依据。

数据统计指标跟踪。对批量生产，用CpK值或者批次内极差来监控热变形控制效果。如果措施有效，同一批次内不同时间段加工的零件尺寸分布应该收敛，CpK值上升。伟迈特cnc加工在给客户做热变形改善时，通常会整理改善前后的CpK对比数据和尺寸分布直方图，用这些客观数据判断措施是否到位。

检测体系不能断。热变形控制的验证离不开检测。三次元（CMM）测量、光学影像仪、表面粗糙度仪这些设备，既是出厂检验的工具，也是热变形诊断的依据。对客户来说，要求供应商提供恒温条件下的CMM检测报告，是判断供应商热变形控制能力的直接证据。

五、从热变形根源谈：不同材料要区别对待

不同的材料热膨胀系数不一样，热变形表现差异很大。工艺人员不能拿着一套参数打天下，要根据材料特性调整控制策略。

铝合金。6061和7075的热膨胀系数大约是23×10⁻⁶/℃，在常用金属里算高的。铝合金导热快，切削热容易传入工件整体，薄壁件受热变形格外明显。对策是加强冷却、控制切削热、粗精加工分开，精加工余量不要留太大，避免精加工时产生过多热量。

不锈钢。304、316这类奥氏体不锈钢导热系数低，切削热集中在切削区，刀具刃口温度高，工件局部受热明显。对策是选用导热性好的刀具材料、充足冷却液、适当降低切削速度，同时注意机床主轴和丝杠的热积累，因为不锈钢加工时间长，机床整体温升比加工铝合金更明显。

[

钛合金和高温合金。这类材料导热系数更低，切削温度极高，且材料对温度敏感。钛合金加工时切屑发蓝是常见现象，说明切削区温度已经非常高。对策是低转速、大进给、高压力冷却，严格控制切削区温度，同时考虑使用微量润滑或低温冷却方式辅助降温。

工程塑料。塑料的热膨胀系数远高于金属，且导热性差，加工时局部温度升高可能导致尺寸严重偏差甚至材料变形。对策是低速加工、锋利刀具、控制切削深度，避免产生大量切削热。

材料差别这一环，往往也是客户考察供应商专业度的地方。伟迈特cnc加工在和客户对接时，会主动询问零件材料、热处理状态、工作温度环境，这些信息直接影响工艺方案里的热变形控制策略设计。

六、工艺工程师现在就可以落地的检查清单

聊到这里，针对“热变形导致精度丢失”这个问题，伟迈特cnc加工给工艺工程师总结了一份可以直接拿去现场对照检查的清单，按优先级排列：

重点步：先确认超差模式。

• 查看检测数据，超差是否有时间规律（上午合格下午超差、开机初期合格后续漂移）。
• 把零件放在恒温环境静置后再测一次，排除工件冷却收缩因素。
• 确认超差方向是否和丝杠进给方向或主轴轴向一致。

第二步：检查工艺参数。

• 粗精加工是否分开，粗加工后是否留了冷却等待时间。
• 切削参数是否偏激进，切深、转速、进给有没有优化空间。
• 冷却液是否充足，喷淋方向是否对准切削区，冷却液温度是不是偏高。

第三步：检查机床热状态。

• 开机后有没有规范的热机流程，热机时间是否足够。
• 主轴箱温度和丝杠温度是否异常偏高，有没有温度监测手段。
• 机床是否在阳光直射或靠近热源的位置，环境温度波动大不大。

第四步：确认补偿和检测。

• 数控系统的螺距补偿是否在有效状态，最近一次激光干涉仪校准是什么时候。
• 是否有主轴热伸长补偿，补偿模型是否在校验周期内校正过。
• 在线测量或CMM抽检的频率够不够，检测环境温度是否受控。

第五步：验证效果。

• 按试切验证法做一组时间序列试件，确认尺寸漂移是否收敛。
• 对比改善前后的CpK值或批次尺寸极差，用数据确认措施有效。
• 把热变形控制的工艺要求纳入标准作业指导书，避免靠个人经验。

七、选对合作厂家：热变形控制能力怎么看出来

对采购方和质量工程师来说，判断一个CNC加工厂家是否具备热变形控制能力，不能光听对方说“我们精度很高”。有几个可以查证的方面：

看检测报告的温度条件。让对方提供的CMM检测报告，看是否注明测量环境温度。恒温条件测出来的数据，比普通车间测出来的可信度高。如果对方连检测环境的温度都不记录，热变形控制能力基本存疑。

看工艺文件里有没有热变形控制措施。让对方提供关键零件的工艺方案，看里面有没有粗精加工分开、热机流程、冷却参数控制、补偿设置这些内容。工艺文件写得多细，反映厂家对精度控制的深度。

看恒温车间和冷却液温控设备。有条件的话去现场看，恒温车间不是所有精密加工厂都有的，冷却液温控系统也是加分项。这些硬设备是控制热变形的物理基础。

看试片验证能力。让对方做小批量试产，按时间序列测量零件尺寸，看批次内尺寸漂移情况。这是检验热变形控制能力的直接办法，比任何口头承诺都有说服力。

看沟通时的技术深度。对接的工程人员能不能说清楚热变形成因、补偿原理、检测方法，而不是只会报“能做”“没问题”。技术沟通的深度，往往反映厂家的整体工艺水平。

八、写在后面：把热变形当成系统问题来管

热变形导致精度丢失，不是换一把刀、调一个参数就能彻底解决的单一问题，它涉及工艺安排、设备维护、环境控制、检测体系多个环节。对CNC加工厂家来说，把热变形控制纳入日常质量管理，而不是等零件超差了再想办法返修，才是更高效的路子。

[

伟迈特cnc加工在处理这类问题时有一条经验：把热变形控制措施并入标准的工艺文件和质量控制流程，靠流程的稳定性代替老师傅的个人经验。工艺卡上写明热机时间、粗精加工间隔、冷却液温度设定、关键尺寸的检测节点，操作工执行起来有依据，检验员抽检起来有标准，客户审核起来有凭据。这样沉淀下来，批次质量稳定，返工率下降，客户的信任反而比任何口头承诺都牢靠。

常见问题解答

问：热变形主要影响哪些类型的零件？

结论：薄壁件、长轴件和精度要求高的孔系零件受影响明显。

依据：薄壁件刚性差，受热后让刀和变形方向复杂；长轴件长度方向的延长量累积明显；高精度孔系对坐标定位漂移敏感。这些零件在工艺设计时应把热变形控制放在重要位置。

问：主轴热伸长怎么测量？

结论：用非接触式位移传感器监测主轴端面轴向跳动变化。

依据：在主轴端面安装位移传感器，记录开机后和加工过程中的轴向位移数据，能直观反映主轴热伸长的量级和达到热平衡的时间。对没有传感器条件的车间，可以间接通过试切Z向尺寸变化来推断。

问：恒温车间温度控制范围多少合适？

结论：精密加工一般控制在20℃±1℃到±2℃。

依据：20℃是国际标准测量温度基准，也是多数材料热膨胀计算的参考温度。恒温车间的精度等级根据零件公差要求确定，公差越严，温度波动范围要求越小。

问：冷却液温度对加工精度影响有多大？

结论：冷却液温度偏高会让切削区降温效果下降，间接影响工件热变形。

依据：一个直观的例子是，夏天冷却液温度升到35℃以上时，薄壁铝合金件的外径尺寸会随冷却液温度升高而偏大。为冷却液加装恒温控制装置，是投入不大但效果明显的改进。

问：有哪些低成本的热变形控制方法？

结论：粗精加工分开、增加热机流程、控制冷却液温度、留冷却等待时间。

依据：这些措施不涉及设备改造，主要靠工艺纪律和管理执行。对多数工厂来说，先把这几项做到位，热变形问题通常能解决大半，再考虑上热补偿系统。
