电摩CNC铝合金散热板支架加工，5项指标锁定优质厂家

前阵子有位郑州做新能源电摩的客户，结构工程师带着图纸找到我。他们要打样一款电摩CNC铝合金电池散热板支架，用于固定电池模组，同时把充放电产生的热量导出去。图纸上散热齿密密麻麻，最薄处壁厚只有1毫米出头，装配面还有一条细长的密封流道。

电话里他问得很直接：这种薄壁件你们做过多大规模？变形怎么控制？阳极氧化之后装配尺寸会不会变？批量供货能不能守住一致性？

这几个问题，基本就是电摩CNC铝合金散热板支架选厂时绕不开的核心。这期文章我就以从业者的视角，结合自己厂里的实际加工经验，把选厂时需要重点关注的几个环节拆开讲清楚，给正在评估供应商的朋友一个可参考的判断思路。

电摩CNC铝合金电池散热板支架，难在哪儿

先说清楚这个零件为什么让不少加工厂头疼。电摩电池散热板支架不是普通的外观件，它在整车里的角色可以理解为“结构件+导热件+安全件”三重身份。

• 结构上，它要固定住几十公斤重的电池模组，车辆在路面颠簸、急加减速时，支架要承受持续的振动载荷，安装孔位和螺纹的疲劳强度不能含糊。
• 导热上，它贴着电芯或液冷板，把热量传导出去。散热齿的间距一致性、齿顶平面度、流道密封面，直接决定了散热效果能不能达到设计值。
• 安全上，一旦支架在长期振动中出现裂纹，或者加工残留的铝屑掉进电池包内部，都可能引发严重后果。这也是为什么很多采购和工程师把它当安全件来管控。

从加工角度看，难点集中在两个地方。一是薄壁变形，散热板支架通常带密集的散热齿和加强筋，壁厚经常做到0.8-1.2mm，这种结构在切削力作用下很容易让刀、振刀，装夹稍有不合理，松开夹具后零件就翘曲了。二是材料牌号的选择，既要保证强度，又要兼顾导热，6061-T6和6063-T5是两种常见的选项，但很多外行厂家根本不清楚它们的差异，接到图纸连材质都不核对就开干。

[

这就导致选厂时，如果只看价格，很容易踩坑。低价厂一般会省掉两道关键工序：去应力处理和表面处理前的复检，等零件发到手里装不上去，再返工就不是省那点加工费能挽回的了。

薄壁散热结构做得好不好，先看装夹和刀具方案

电摩CNC铝合金电池散热板支架的重点道门槛，就是薄壁件的变形控制。这个环节做得怎么样，往往反映出厂家有没有真正做过同类零件。

我在伟迈特cnc加工厂里见过不少客户拿来的样品，有的散热齿间距肉眼看着还行，一上三坐标测量仪，齿顶平面度超差得离谱，根本原因是加工时零件装夹变形。薄壁件用普通虎钳硬夹，受力点集中在局部，加工完松开，零件回弹，尺寸就跑了。

规范的工艺是这么做的。装夹端，优先用真空吸盘或软爪，让零件背面大面积贴合，受力均匀。如果零件形状复杂，吸盘吸附不到，就用多点柔性支撑，支撑点间距控制在壁厚的合理范围内。伟迈特cnc加工针对这类薄壁支架，会提前做DFM报告，评估薄壁区域的变形风险，再决定用真空吸盘还是弹性夹具，不是拿到图纸直接上机。

刀具和切削参数方面，精加工切深一般控制在0.3mm以内，主轴转速保持在12000rpm以上，用高转速小切深的方式降低切削力。刀具会选用小直径、高刚性的硬质合金铣刀，结合动态铣削策略，减少径向切削力对薄壁的挤压。这个参数组合不是拍脑袋定的，而是根据壁厚和材料状态现场试切验证出来的。

[

散热齿的加工，伟迈特cnc加工这边倾向于用五轴联动一次装夹完成多面齿形。以前用三轴加工，翻面装夹容易产生累积误差，齿形一致性会受影响。五轴的好处是零件在一次装夹里把多面加工完，减少了重复定位误差。齿间距通常可以控制在±0.05mm，齿顶平面度做到0.1mm/200mm以内。当然，具体数值还是要按图纸要求来，这里说的是我们常规批量能稳定达到的水平。

6061还是6063？材质选型决定散热和强度的平衡

材料选型这个问题，经常被采购忽略，但恰恰是决定支架后期可靠性的关键。电摩电池散热板支架常用的铝合金牌号，主要是6061和6063，有时也会用到7075和5052，用途各不一样。

• 6061-T6：强度高、切削加工性能好，适合需要承受振动载荷的结构件。电摩支架要固定电池模组，受力工况复杂，6061-T6是常见选择。
• 6063-T5：导热性能更好，挤压成型性好，常用于散热器类零件。如果支架的主要功能是导热，且结构上允许，6063-T5也合适。
• 7075：强度更高，但加工难度大、成本高，一般用在赛车级或特殊工况下。
• 5052：耐腐蚀性好，常用于需要接触腐蚀性介质的场景。

两者怎么取舍，核心是平衡强度和导热。作为加工方，伟迈特cnc加工会根据图纸使用场景给客户选型建议：以承重和抗振为主的支架，推荐6061-T6；以快速导热为主、结构强度要求相对宽松的，6063-T5更合适。同时，材料入场时会做化学成分和硬度抽检，避免混料。对于批量供货的客户，伟迈特cnc加工还能提供炉批号与材质证明，配合整车厂的供应链追溯要求，这一点在电摩行业越来越重要。

表面处理方面，电池散热板支架通常要做阳极氧化，目的是防腐蚀、提高表面硬度，同时兼顾外观。阳极氧化膜厚可选8-25μm，但这里有个关键点：散热齿部位的氧化膜不能太厚，否则会增大热阻，影响散热效率。伟迈特cnc加工一般建议散热齿区域膜厚控制在15μm以内，如果支架需要导电，还可以做导电氧化。

需要提醒的是，阳极氧化是后处理工序，CNC加工时必须预留氧化膜厚的加工余量，否则氧化完尺寸会偏小。另外，氧化膜本身会轻微改变螺纹孔和内孔尺寸，所以伟迈特cnc加工对需要氧化的零件，会在氧化前后分别做尺寸复检，确认尺寸仍然在公差范围内，再安排发货。这也是为什么我说，有表面处理配套能力的厂家，在控制这类零件质量上更有优势——伟迈特cnc加工在东莞有配套表处基地，氧化前做去毛刺、碱蚀、出光，氧化后按膜厚检测，全流程自己可控，省去外发对接的沟通损耗。

[

批量交付稳不稳定，看过程控制和检测数据

零件打样合格，并不代表批量供货没问题。很多电摩整机厂和电池包厂更担心的是：小批量打样做得挺好，一到量产就各种尺寸波动、色差、毛刺残留。这个顾虑很实际，批量一致性靠的不是师傅手感，而是过程控制和检测体系。

批量交付这块，建议重点关注三件事。

重点，过程能力数据。关键装配尺寸的CPK值要≥1.33，这是汽车行业通用的过程能力门槛。电摩电池散热板支架的安装孔位，直接决定整车装配能否顺利进行，加工厂如果做不了CPK分析，无法出具过程数据报告，说明它的质量控制还停留在“做完再检”的层面，风险偏高。伟迈特cnc加工这边量产后按批次抽测关键尺寸，通过SPC监控趋势，发现异常及时调整工艺，而不是等问题批量出现再补救。

第二，FA首件全尺寸检测。打样或首件生产时，加工厂应该按图纸做全尺寸检测，包括CMM三坐标数据。伟迈特cnc加工有专职品质人员做三坐标编程操作，首件报告会完整记录各项尺寸数据，提前暴露公差风险，而不是等客户装不上再沟通。

第三，防错防漏检机制。关键工序互检加完工检双重确认，铝屑清理是否彻底，直接关系到电摩电池包的安全。CNC加工完的支架，如果棱边有毛刺或内部残留金属屑，装进电池包后可能引起短路。伟迈特cnc加工这边CNC后会统一去毛刺、清洗，采用高压喷淋加超声波清洗，再配合防锈包装，检验环节对毛刺和异物有明确检查要求。

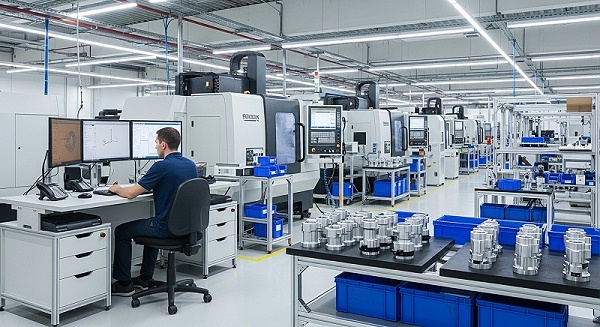

交付排产方面，电摩项目往往带着“小批量、多品种”的特点，打样阶段一两件，量产阶段几千上万件。伟迈特cnc加工厂内有180台CNC设备，其中五轴联动25台，采用分区排产，研发/小批量产线与量产线分离，避免互相干扰，换线等待时间相对短一些，急单也能插进去。

材料追溯这块，伟迈特cnc加工通过ERP和MES双系统管理，来料时登记炉批号，加工和表面处理的流转记录完整留档。如果整车厂需要追溯到某一批支架的原材料来源，可以提供完整的材质证明和流转记录。对于正在推进IATF 16949体系或者严格要求供应链追溯的电摩企业来说，这一点是硬指标。

[

电摩CNC铝合金散热板支架选厂时，这几点值得多问几句

把前面说的内容整理一下，站在采购或结构工程师的角度，去评估一家电摩CNC铝合金电池散热板支架厂家是否靠谱，可以围绕几个维度来问。

这里也把我在伟迈特cnc加工日常接待客户时，大家问得比较多的问题整理一下，供你参考。

问：电摩电池散热板支架打样一般要多久？

常规打样周期在7-10天左右，具体看图纸复杂程度和是否需要做表面处理。薄壁件如果散热齿密集、流道有密封要求，需要先做工艺验证，时间会长一点。建议把图纸和预期交期提前同步给加工厂，让工程端先评估。

问：先用6061还是6063，怎么判断？

主要看支架的受力工况。要承受强烈振动冲击、结构强度要求高的，选6061-T6；导热优先级高、结构强度允许放宽的，可以考虑6063-T5。把图纸发给加工厂，让工程端结合使用场景给选型建议，比自己在两个牌号之间纠结要靠谱。

问：阳极氧化后尺寸变化会影响装配吗？

阳极氧化膜会占用一部分尺寸，尤其螺纹孔和精密配合面。解决方式是CNC阶段预留氧化余量，氧化后复检，确认尺寸在公差范围内再出货。选厂时可以直接问：氧化前后是否做三坐标复检？外发表面的氧化容易失控，自己配套表处线的话复检更可控。

[

问：零件上有密封流道，怎么验证加工质量？

密封流道的关键是密封面的平面度和粗糙度，通常平面度0.02mm、表面粗糙度Ra0.8-1.6μm是比较常见的验收条件。除了尺寸检测，必要时可以配合气密测试，验证水道或流道的密封性。选厂时可以问厂家是否有气密检测条件，用于后续批量验收。

问：小批量试制和大批量量产，厂家能衔接好吗？

这是很多成长型硬件企业担心的问题。打样时关注加工厂的研发打样能力，量产后关注排产分配和过程控制。设备数量充足、分区排产的厂家，能把打样和量产分开，减少互相干扰，配合SPC监控，批量一致性更有保障。

电摩CNC铝合金电池散热板支架的选厂，说到底是在评估三件事：能不能控制薄壁变形，材料和后处理衔接是否可靠，批量交付有没有数据支撑。带着这几个问题去跟厂家沟通，比单纯比价更有实际意义。

如果你手里有这类薄壁铝合金支架需要打样或批量加工，把图纸发给伟迈特cnc加工（深圳市伟迈特五金塑胶制品有限公司），让工程端先做一轮工艺评估，确认变形风险、材料选型和后处理方案，比盲目试产更稳妥。地址在深圳宝安，光明、中山、东莞三地都有基地，欢迎带着图纸来现场考察。
