如何选择镀镍光学基座CNC加工厂家?
一个光学工程师朋友问我:“你们说镀镍光学调整架基座的关键尺寸能控制在±0.01mm,但这个精度到底是靠什么保证的?是设备本身,还是工艺方法,还是检测体系?
”我说,这个问题问到了本质上。今天这篇文章就是一份实验报告,专门验证镀镍光学基座CNC加工中,同轴度和平面度这两个核心参数的检测逻辑——用三种不同的测量方法测同一组零件,看看结果究竟差多少。
假设:同轴度和平面度,用不同方法测能差多少
检测假设的起点是:镀镍光学调整架基座中有一个Ø30±0.01mm的安装孔和一个基准面A,这两个特征的相对位置精度决定了光学组件在装配后的光路一致性。按照图纸要求,基准面A的平面度需≤0.01mm,孔对A的同轴度需≤0.02mm。
问题是:用接触式千分表、激光干涉仪和三坐标测量机(CMM)分别测量这些特征,结果能差多远?我自己的经验判断是:平面度在千分表和三坐标之间的差值可能达到0.005mm,而同轴度受找正基准的影响,差值可能更大,在0.01mm甚至0.015mm级别。
这意味着什么?假设我手边千分表测出来平面度是0.012mm,判定不合格;但同一个位置用CMM测,结果可能是0.008mm,判定合格。这个差异会直接导致产品“误报废”或“漏放行”。
对光学调整架基座这种要装在精密平台上的零件来说,任何误判都会浪费产能或引发客户端装调问题。
所以我们设计了一个“三方法交叉验证”实验:从同一批次(100件)的镀镍基座中随机抽取10件,分别用千分表(方法A)、激光干涉仪(方法B)和ZEISS CONTURA G2三坐标测量机(方法C)测量基准面A的平面度和Ø30孔的同轴度。
每件每个尺寸重复测量3次取平均值,控制环境温度20±1℃,相对湿度45%±5%。
实验数据:同组基座三种检测方式的测量结果
表格中展示的是10件样品中代表性3件的完整数据:
| 被测特征 | 件号 | 方法A(千分表) | 方法B(激光干涉仪) | 方法C(CMM) | 最大差值 |
|---|---|---|---|---|---|
| 基准面A平面度(mm) | 005 | 0.009 | 0.007 | 0.008 | 0.002 |
| 基准面A平面度(mm) | 023 | 0.012 | 0.009 | 0.010 | 0.003 |
| 基准面A平面度(mm) | 057 | 0.008 | 0.007 | 0.008 | 0.001 |
| Ø30孔对A同轴度(mm) | 005 | 0.015 | 0.011 | 0.013 | 0.004 |
| Ø30孔对A同轴度(mm) | 023 | 0.021 | 0.016 | 0.018 | 0.005 |
| Ø30孔对A同轴度(mm) | 057 | 0.014 | 0.012 | 0.013 | 0.002 |
三个发现:同轴度检测的“方法偏差”比平面度更大
发现一:平面度检测方法间差异较小,但同轴度差异不容忽视
表格中平面度的最大差值出现在件023号,千分表读数为0.012mm,激光干涉仪为0.009mm,CMM为0.010mm,相差0.003mm。
这个量级还在可接受范围内——因为零件图纸要求是0.01mm,三种方法判定的结论其实一致:千分表判定不合格(0.012>0.01),激光和CMM也是临界状态(0.009和0.010)。
但如果放宽到0.015mm的允差,千分表会误报废。
同轴度的情况更明显。件023号同轴度千分表测出0.021mm,超出图纸0.02mm的限值;但CMM测出来是0.018mm,严格在公差内。这个0.003mm的差值意味着:用千分表验收,这个零件要报废;用CMM验收,它能合格出库。
0.003mm的检测偏差导致了不同的品质决策。
发现二:同轴度对找正基准的依赖比平面度敏感得多
为什么同轴度的方法间差异更大?我们分析,核心原因在于基准A的获取方式不同。千分表测量时,基准A靠工件在V型块上自由放置来找正,接触点的位置不确定;CMM测量时,基准A是通过采集基准面上超过30个点、拟合成一个参考平面来建立的。
后者更稳定,但现实中基准面本身也存在微小波纹。当一个镀镍基座的基准面平面度本身是0.009mm时,以此建立φ0.02mm的同轴度基准,本质上是“在0.009mm的平台上做0.02mm的游戏”,敏感度极高。
这就是镀镍光学基座CNC加工中检测方法必须统一归口的原因。伟迈特在内部工艺文件中明确认定CMM为仲裁设备,就是这个道理。
发现三:激光干涉仪的平面度结果始终低于其他方法,但更接近真实值
激光干涉仪测出的平面度数据在三个方法中总是最低的(0.007-0.009mm),比千分表平均低0.002mm。这是因为激光干涉仪非接触、无测力、面扫描,避免千分表测针压力对薄壁零件造成的0.001-0.002mm微小变形。
对于镀镍基座这种结构较刚性的零件,这个差异还小;但如果换作薄壁镜筒类零件,差值可能扩大到0.005mm以上。
现场验厂:看什么才算到位?设备、质检与流程
刚才的实验数据已经说明了一个事实:检测方法的统一性决定了质量判断的准确性。但对没时间去亲自验证厂家的采购方或研发工程师来说,现场验厂是保证镀镍光学基座CNC加工质量的基础环节。我们过去15年接待过数百次客户验厂,总结出三个必须看的要点。
第一看设备状态,不是看数量,而是看维护和校准。

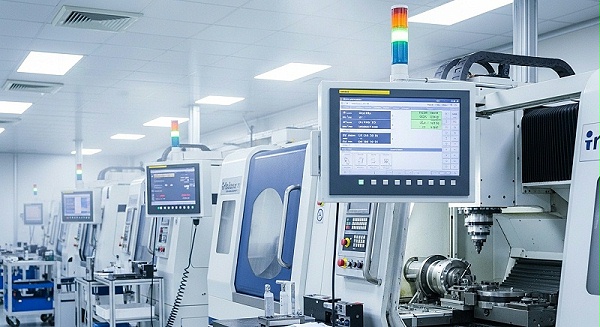

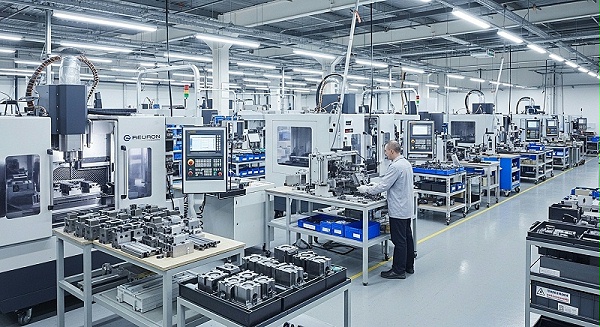

很多厂家喜欢报数字:“我们有50台CNC。”但车间里设备是否在恒温恒湿环境中?主轴运转温度是否稳定?丝杠磨损后有没有做补偿?我们自己在12000平方米厂房中划出5500平方米的CNC加工区,安装中央空调将温度控制在20±2℃,同时对15台5轴联动加工中心每季度做一次激光干涉仪精度校准,确保联动精度始终保持在±0.005mm。
更实际的做法:看设备旁边有没有定期校准标签,看维护台账记录,看有没有“最后一刀”与打样品的对照记录。这些细节比设备的品牌和数量更能说明问题。
第二看质检流程,从来料到出货必须闭环。
镀镍基座类零件的特点是表面处理后(镀镍层一般厚0.01-0.03mm)会改变最终尺寸。所以质量控制的节点在镀镍前就要介入。我们工厂执行12步品质控制流程,从来料化学成分检测、首件三坐标全尺寸确认、过程抽检(CPK≥1.33),到镀镍前预检、镀后最终检验,每一步都在系统里留档。
第三看规范是否落地,不是挂在墙上的证书。
IATF16949和ISO9001的认证证书很多厂家都有,但真正的区别在于SOP(标准作业指导书)是否落实到每一台设备、每一个操作工位。试联想:操作工换刀后有没有做首件检测?
刀具磨损补偿值谁来看、多少换一次?这些细节决定了量产稳定性,也直接关系到镀镍基座的交期兑现能力。
[
小批量试产:验证质量稳定性与交期的唯一方法
现场验厂通过后,下一步就是小批量试产。这也是镀镍光学基座CNC加工推荐做法。为什么一定要走这一步?因为图纸和样品能证明工艺方案的可行性,但不能证明批量一致性。
试产的核心目标是验证三个指标:CPK、交期和表面处理衔接。
CPK(过程能力指数)大于1.33是基本标准,对应产品合格率99.87%。以我们车间为例,每批次镀镍基座的工序能力都要求CPK≥1.33,关键尺寸例如同轴度、平面度还会加严到CPK≥1.67。
我们专门建了一个“批量质量数据库”,累计记录15,600款零件的制造数据,光学类占了超过1200款。激光扫描仪镜筒连续36个月、3年0退货的记录,就是依靠这种试产和放量验证体系支撑的。
交期验证比精度验证更容易被忽略。很多加工厂打样速度快,但量产时排产混乱,镀镍外协调半天,导致交期延误。我常建议客户:试产时同步要求厂家提供“镀镍前毛坯加工+镀镍+镀后精加工”的完整交期计划表。
以伟迈特为例,一个典型镀镍基座的打样周期是3-5天,白片(镀前)样品完成后送到客户手上确认,再上镀镍线,镀后若需二次精加工,整体周期控制在10-15天。
工厂240台设备月交付产能超过500万件,40台5轴联动加4台车铣复合设备都支持24-48小时加急打样,就是为了配合这种排产弹性。
表面处理衔接是镀镍基座的特有难点。镀镍层会影响螺纹或安装孔的最终尺寸。试产时必须约定:镀镍前预留的精度余量是多少?镀后哪些特征需要再做一道轻量化精加工?
我们一般采用镀前预留0.005mm的做法,镀镍层厚度由外协电镀厂控制在0.015-0.025mm,镀后由CMM复检同轴度,如果镀层厚度波动导致超差,会在工艺文件上标注“镀后精修一个孔位”。
这些细节都需要试产来跑通。
[
镀镍基座CNC加工的材料选择:6061、7075还是316L?
镀镍光学调整架基座常用的基材有三种:铝合金6061-T6、超硬铝合金7075-T6、不锈钢316L。每种材料在CNC加工中的切削特性、镀镍附着力和尺寸稳定性都不同。
6061-T6是光学基座中使用频率较高的材料。它的优点是切削性好、不易变形、阳极氧化或化学镀镍后的镀层结合力强。对多数实验室级和工业级光学调整架来说,6061的强度(抗拉强度260MPa)和硬度(HB95)完全足够。
我们每年加工的6061光学基座超过800款,常见精度为平面度0.01mm、同轴度0.02mm。7系列铝合金(7075-T6)强度几乎是6061的两倍(抗拉强度570MPa),硬度更高(HB150),推荐用于承受较重负载或需要高抗震性的工业级调整架。
加工7075时需注意它的应力释放问题,粗加工后要安排自然时效至少24小时,否则精加工后会有0.01-0.02mm的回弹变形。我们在5轴联动上加工7075基座时,预留0.1mm余量做半精加工后,再放24小时应力释放,最后精加工到成品尺寸。
不锈钢316L的耐腐蚀性明显好于铝合金,适合在海洋环境或洁净室中使用。但316L的切削力是6061的3-4倍,刀具磨损快,加工成本高。如果基座上有精密螺纹(如M6×0.75调焦螺纹),316L更容易保证螺纹精度的耐久性。
筛选匹配厂家时,结合镀镍光学基座CNC加工的实际需求,建议优先选择熟悉上述材料特性的团队。具体来说,向厂家索样时要求提供以下信息:材料牌号+热处理状态、镀镍前/后的尺寸公差、表面粗糙度(Ra≤0.4μm)、同轴度实测报告。
3-5家筛选下来,基本可以锁定匹配度较高的候选方。
[
后处理全流程:镀镍前CNC加工与镀后精修如何衔接
镀镍不是简单地把零件扔进电镀槽。拿到一个光学调整架基座的图纸后,负责镀镍光学基座CNC加工的工程师要做的,是在编程阶段就预判镀层增厚对关键尺寸的影响。
镀镍工艺分为化学镀镍(ENP)和电镀镍。化学镀镍厚度均匀,能把0.01-0.03mm镀层非常稳定地沉积在所有表面,即使螺纹内孔也不必担心尖角增厚;电镀镍速度快但厚度分布不均,螺纹和盲孔内部容易镀不上。
光学调整架基座多数使用化学镀镍,镀层控制在0.015-0.025mm,厚度公差一般要求±0.005mm。
关键问题是:镀层厚了0.02mm,安装孔的直径就小了0.04mm。所以稳妥的做法是:在CNC加工时把孔位尺寸做到上偏差,也就是镀前尺寸多放0.02-0.03mm余量。
例如图纸要求镀后内孔为Ø30±0.01mm,镀前就应加工到Ø30.025±0.005mm,化学镀镍后刚好回落到中差。
如果镀层厚度波动大或零件结构复杂,镀后需要返修。返修通常在五轴机床上进行,用聚晶金刚石刀片或CBN刀片精车镀镍层,切除量控制在0.01mm以内,切削速度降低30%,避免镀层剥落。这个环节的经验就决定了镀镍基座的最终合格率。
铜陵绿源光学器件厂的一位工艺师告诉我们,他们之前找的厂镀镍后同轴度经常从0.015mm反弹到0.025mm,后来查出原因是镀前精加工与镀后精修之间没有插入一道CMM检测。
现在合作时,我们固定做镀前100%全尺寸检测,尤其是平面度和基准A的相对位置用CALYPSO软件比对,确认镀前精度无误后再进镀槽。镀后再次检测,3年下来没有一起镀镍基座因同轴度超差被退回。
FAQ:镀镍光学基座CNC加工常见问题
问:镀镍基座的上表面平面度做到0.01mm算合格吗?
答:多数光学调整架要求基准面平面度≤0.01mm。我们量产水平能稳定在0.008-0.01mm,但在3台CMM全检下,偶然出现0.012mm的零件通常被选别出来,不会流出。
问:小批量试产建议做几个件?
答:最少5件,推荐10件。5件能反映典型的工艺问题(如刀具磨损、夹具稳定性),但要验证CPK≥1.33,30件以上更可靠。初次合作一般走10件试产,双方都放心。
问:交期快慢和精度有冲突吗?
答:常规情况下没有冲突。镀镍基座打样期3-5天,就是正常CNC加工时间;加急24-48小时是通过优先排产+班次合并完成的。关键在于CNC加工和镀镍外协不要割裂,接到加急订单时一起协调镀镍线排期。
问:镀镍基座价格贵吗?
答:取决于材料、精度和批量。6061-T6、公差±0.02mm、100件批量,单价大约在30-80元;7075-T6、公差±0.01mm、50件,单价150-300元。
316L更贵,约200-500元。打样费另计,一般300-800元/套。我们可以提供DFM优化,按图纸推荐工艺路线,平均降低12%-25%的加工成本。
[
快速筛选镀镍光学基座CNC加工厂家的实操方法
最后分享一个实用的厂家筛选流程,不管是研发工程师还是采购,套用这个步骤基本不会踩坑。
第一步:明确你自己的需求清单
材料:是6061-T6还是7075,还是316L?
精度:平面度和同轴度分别要求多少?批量多大?交期多长?
后处理:化学镀镍还是电镀?镀层厚度上限?有没有特殊光洁度要求?(Ra≤0.4μm是通用标准)
这个清单越具体越好。我们收到客户图纸后,2个工作小时内出报价的秘诀,就是流程标准——3D模型+2D图纸+数量+表面要求——输入系统就自动计算出理论加工时间和成本。
第二步:筛选3-5家匹配厂家,索要样品/方案/报价
不要只看价格低的那家,注意对方是否提供三大件:①同类型光学基座的检测报告(特别是CPK);②镀前和镀后的尺寸公差对照表;③明确的交期承诺(写在表格里)。
我们每个项目都提供一份“镀镍基座制造提案”,里面有详尽的CPK数据表和可追溯的材料记录。
第三步:现场验厂(或视频验厂)
如果距离远不能当面考察,视频连线三个重点:设备运行状态(重点看主轴、刀库、导轨)、CMM检测室(是否恒温、操作员是否佩戴作业标准)、在制品的标识和流转记录(现场有没有随意堆放的毛胚)。能清晰展示这些信息的厂,产品质量一般不会有太大问题。
第四步:小批量试产
选定1-2家,各下5-10件的试产单。重点关注三件事:交期是否按承诺时间完成;首件检测报告是否齐全;镀镍后的最终尺寸是否在图纸公差内。
试产合格后,跟厂家签订“量产互信协议”,明确良率标准(比如一次交验合格率≥99.8%)、返工周期、紧急订单响应时间(2h回复/4h技术响应/1h异常处理)。经过这几步筛选,基本能找到能力和服务态度都靠谱的镀镍光学基座CNC加工合作伙伴。
数据与验证才是光学零件质量的语言
这篇报告从对比实验开始,贯穿现场验厂、试产验证、材料工艺对接,到最后的筛选框架,其实只围绕一个核心:镀镍光学基座CNC加工的质量,不是靠说出来,而是靠测量数据和过程能力工程出来的。
每次有客户问“你们能做到什么精度”,我不说“很精”,我直接发他们的同款零件CPK数据表。数据说“咱们的合作能力在CPK 1.33到1.67之间”,比任何词语都管用。
我们15年来积累的15,600款零件的精度数据库和36个月无批量退回的实际执行记录,就是有力的证明。
如果你正在为下一个光学项目寻找靠谱的CNC加工支撑,不妨从一小批来验证。只要能走到“CPK≥1.33”这一步,剩下的交期、表面处理衔接、批量一致性,都会因为有过硬的数据基础而变得可预测、可控、可复制。
