如何选择高精度光学调整架CNC加工厂家？

设计师和工厂之间的沟通，核心问题是双方在用不同的语言——设计师说功能，工厂说工艺，中间缺一个翻译。这篇文章就是你的DFM翻译手册，六类常见的设计意图，对应制造端的约束条件和优化方案。

下次设计图纸时对照看一下，能减少至少一轮“工厂说做不了→回去改图”的来回。

制造翻译对照表：快速查询你的设计特征

这张对照表怎么用？画图时过一遍，标注时查一遍，能帮你避免大部分制造端拒单。

[

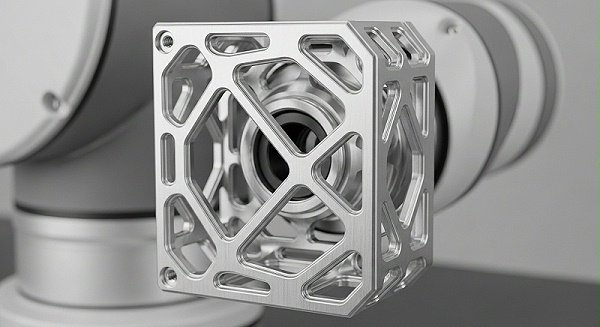

薄壁和深腔：你要轻量化，制造端要刚性

设计师的意图很清晰：光学调整架需要一个轻量化结构，以减少运动惯量并提升响应速度。你可能会把壁厚设计到0.8mm，甚至0.5mm，配合一个深腔来容纳光学镜片和驱动元件。

制造端的约束来自切削力的物理规律。以铝合金6061为例，壁厚低于0.8mm时，在铣削力作用下会产生明显让刀变形。实测数据显示，0.5mm壁厚的铝合金侧壁，在常规切削参数下偏移量可达0.03-0.05mm，远超光学调整架0.01mm的公差要求。

深腔同样棘手，当深度超过刀具直径的4倍时，刀具悬伸过长导致的振刀会直接在加工表面留下振纹，Ra值可能升至1.6μm以上，无法满足光学部件对表面粗糙度0.2-0.4μm的要求。

折中方案分三个层级。第一，如果壁厚必须小于0.8mm，在结构上加Rib加强筋，筋高不超过壁厚的3倍，间距不大于10mm，刚性提升40%以上。

第二，深腔结构拆分为底盖分离式设计，分体加工后组装，规避长刀加工问题。第三，壁厚和深腔同时存在时，与具备五轴联动能力的工厂合作。伟迈特cnc加工的15台五轴联动CNC（如DMG MORI型号）支持一次装夹完成多面加工，联动精度±0.005mm，在3+2定位加工模式下可将零件刚性利用到极限，使0.8mm壁厚的光学调整架合格率稳定在99%以上。

小圆角和尖角：你要紧凑，制造端要工具可达

为了在有限空间内排布光学组件，设计师常常在内腔拐角处设计小尺寸圆角，比如R0.3mm甚至R0.2mm。有些严格的结构要求还会出现90°尖角，认为这能为透镜腾出更多有效孔径。

制造端的真实情况是，小圆角直接决定了加工成本和工具寿命的关系。R0.3mm圆角必须使用直径0.6mm以下的小径刀具，这种刀具的线速度在常规主轴转速下只有约30m/min（正常铝合金加工推荐160m/min以上），切削效率下降80%。

更关键的是，小径刀具悬伸比（直径/悬伸）超过15倍时，断刀率急剧上升，换刀补偿工序会使加工时间增加3倍以上。光学调整架常用铝合金7075硬度在HB150以上，这种工况下小径刀具每加工50-80件就需要更换，成本明显上升。

折中方案是统一的：将内圆角增大到R0.5mm或R1mm，这是加工经济性与结构紧凑性的平衡点。R0.5mm可以使用直径1mm以上刀具，线速度重回经济区间，刀具寿命延长至200-300件。

如果转角处确实需要接近尖角，设计为底部清根+侧壁R角组合结构，而非全深尖角。对于外观需求严格的调整架，可标注为“去除毛刺+尖角倒钝0.2-0.5mm”，既满足装配需要，又避开小刀具加工风险。

[

紧公差链：你要装配精度，制造端要工艺窗口

光学调整架的装配精度直接关系光路稳定性，设计师可能会在图纸上给出一串紧公差：配合孔距±0.01mm，端面平行度0.01mm，同轴度0.01mm。这些数值单独看都能做到，但将它们叠加到一个零件上，就是一个制造难题。

制造端的核心约束是公差叠加后的工艺窗口收窄。以光学调整架镜筒为例，假设有3处紧公差特征：孔径公差±0.01mm、孔位公差±0.01mm、端面跳动0.01mm。

按统计学叠加，在Cpk=1.33的稳定制程中，综合良率的理论值只有约95%。这意味着每生产100件就有5件可能超差，如果去重做，实际成本增加幅度可能超过20%。

更隐蔽的问题是热膨胀——铝合金6061的线膨胀系数为23.6×10⁻⁶/°C，温度变化5°C时，100mm长的零件尺寸变化达0.012mm，已经吃掉一个公差带。

折中方案是做一个完整的公差链计算。第一步，识别出哪些特征是功能相关的（如镜片安装面和配合轴颈），哪些是装配次要面（如螺栓安装面）——对前者紧控，对后者放开到±0.05mm。

第二步，标注统一基准，把设计基准和加工基准设定为同一个面或孔，这样一次装夹就能完成所有关键特征加工，消除基准转换误差。第三步，选择合适的材料：如果热稳定性是关键，换用线膨胀系数更低的不锈钢316L（16.5×10⁻⁶/°C）或因瓦合金，代价是加工难度上升，但尺寸稳定性提升明显。

以某激光扫描仪镜筒为例，客户采用这些优化后，关键尺寸Cpk从1.25提升至1.45，连续3年年均0退货，2019至2021这三年间累计交付超过10万件无批量异常。

表面处理预留：你要外观耐候，制造端要余量控制

为了防腐蚀和外观一致性，光学调整架通常会做硬质阳极氧化。设计师在图纸上标注了“阳极氧化ZA-H，厚度15-20μm”，但没有考虑这个膜厚对公差的干扰。

制造端的现实是，阳极氧化膜不仅增加尺寸，还会改变表面状态。硬质阳极氧化的典型膜厚为15-25μm，这会导致零件的内孔尺寸缩小15-25μm，外径尺寸增大15-25μm。

如果图纸上配合尺寸标注为±0.01mm的公差，且未预留氧化余量，那么氧化后90%以上的零件配合尺寸都会超差。更隐蔽的是，氧化膜的生长在各面上并不均匀，尖锐边角位置的膜厚可能是平面的两倍，这会让原本设计的倒角尺寸失效。

[

折中方案就是在图纸上明确标注“氧化前”和“氧化后”两个尺寸状态。例如，一个定位孔需要氧化后尺寸为Φ10H7（+0.015/0mm），那么在图纸上应标注为“氧化前加工尺寸Φ10H7+0.02（即Φ10.015-Φ10.035mm）”。

同时，在公差标注时标注“含氧化膜厚度”，让工厂明确知道加工余量。对于色差敏感的客户，可以控制阳极氧化色差ΔE≤1.5，但需要在图纸上提前指定色板编号。

另外，在设计阶段就与工厂沟通表面处理方案，伟迈特cnc加工在这方面有成熟经验，愿意在DFM阶段提前介入，帮你提前预留氧化余量，避免后期补救的成本。

基准统一：你要可测可量，制造端要基准一致

设计图纸上，基准的位置往往是从装配功能出发的，比如以镜片安装孔的轴线为基准。但到了机床上，夹具定位面通常位于零件的底面和侧面，这两个基准如果不重合，就会出现“装的到、测不准”的尴尬局面。

制造端的典型问题出在基准转换上。假设图纸以中心孔轴线为基准，标注了四个安装孔的位置度Φ0.01mm。但在机床上，工件是靠在底面和一个侧面上定位的，所以必须先把底面和侧面的加工精度提升到位置度公差的一半（即0.005mm），才能保证四个安装孔相对于轴线在0.01mm以内。

这等于无形中收紧了一个原本不需要的公差。同样的问题还会出现在测量环节——用CMM测量时，如果用图纸的设计基准去建坐标系，但机械加工的定位基准是另一个面，那么测量结果和实际装配状态之间就会产生系统性偏差。

折中方案就是基准统一原则：在设计图纸上，把所有关键尺寸的基准标注同一点或同一个面。这个面是零件的一个端面或一个孔，而且确保这个面是一次装夹加工出来的。

如果实在无法统一基准，至少在图纸上明确标注出加工基准，让工厂在调机和编程时优先匹配。对于光学调整架这类多基准零件，可以增加一个工艺基准孔（参考孔），作为所有加工和测量工序的统一参考点，有效消除转换误差。

这种方法在自动化装配光学模组中已被验证有效，同轴度可以控制在0.01mm以内。

DFM与价值优化：从图纸审核到成本节省

当你把图纸发给工厂后，理想的情况是对方在一两天内给你反馈一份DFM报告，指出哪些特征好加工、哪些需要调整。但现实是很多工厂只看图纸能不能报价，不会主动帮你优化。

制造端的DFM价值体现在成本结构上。一个光学调整架的加工成本中，约35%来自机床时间，25%来自刀具损耗，20%来自质检环节，15%来自表面处理，5%来自包装物流。

如果能减少一个加工特征，比如取消一个精度过高的螺纹孔，可能节省20%的机加工时间。如果能将内圆角从R0.3mm提升到R0.5mm，刀具损耗降低30%以上。

如果配合尺寸标注了氧化余量，质检环节的报废率从8%下降到1%。

一家具备技术能力的CNC加工厂会主动提供DFM审核服务。例如，伟迈特cnc加工在收到图纸后的2个工作日内完成DFM评估，平均能帮助客户降低12%至25%的加工成本。

他们管理的180台FANUC系统CNC涵盖五轴、四轴和走心机，月产能超过500万件。值得注意的是，这家工厂在光学、通讯和汽车零件领域积累较多，尤其是高精度铝件加工，工艺管理严格，质量控制扎实。

对于光学调整架这类需要满足严苛精度与外观要求的零件，他们可以提供从打样到量产的闭环服务，打样最快24小时，量产标准档10-15天，准时交付率不低于97%。

[

数据驱动的供应商选择：CPK、设备与案例

选择批量生产高精度光学调整架部件的CNC加工厂家，不是看谁报价低，而是看谁的可控性好。三个核心维度决定结果。

过程能力指数Cpk是直接的衡量标准。Cpk≥1.33说明制程稳定，理论上良率不低于99.9%。对于光学调整架这类高精度零件，建议要求供应商提供关键尺寸的Cpk报告，并且可审计。

例如，某光学镜筒量产3年的Cpk≥1.45，同期0退货，客户投诉率≤0.3%，这验证了供应商的过程控制能力。

设备能力是硬件基础。光学调整架常见的复杂曲面和高刚性结构，有效的方式是通过五轴联动CNC一次装夹完成多面加工，避免二次定位误差。工厂的设备清单中如果有15台五轴联动CNC（如DMG MORI、Mazak或Makino），联动精度达到±0.005mm，并且配备3台ZEISS或海克斯康CMM，全检精度0.0015mm，那么量产级的公差稳定性有保障。

材料经验也不可忽视。光学调整架常用铝合金6061（加工性好、成本和性能平衡）或7075（强度更高，适合受力结构），但不同材料对刀具和切削参数的要求差异巨大。

一个有15年工艺数据库、积累了超过15,600款零件经验的供应商，在材料选择上能给出准确建议。例如，经验丰富的工厂会推荐精度优先选6061，强度优先选7075，避免选材不当导致的批量问题。

配合一个DFM服务做前期审核，再结合Cpk数据和设备能力做背景调查，这样选出的供应商，出现“做不了、交不了、对不上”的概率显著下降。

[

FAQ：高精度光学调整架CNC加工常见问题

光学调整架常用的铝合金牌号是什么？

6061-T6和7075-T6较为常见。6061加工后尺寸稳定性好，适合有紧公差的配合面；7075强度更高（约505MPa，高于6061的310MPa），适合需要承力的结构件。如果零件需要阳极氧化，两者都能做，但氧化后尺寸变化需提前预留余量。

五轴联动CNC加工光学调整架的优势是什么？

一次装夹完成多面加工，避免了多次装夹带来的定位误差，尤其适合有复杂曲面和高刚性要求的光学调整架。配合零点定位系统，整个加工过程中零件位置保持不动，同轴度和平行度更容易保证在0.01mm以内。

批量生产时如何确保批次一致性？

靠标准化工艺参数和过程监控。同型号的CNC设备统一设定切削速度、进给和刀具直径。通过MES系统实时采集加工数据，每隔固定件数进行一次首件确认。对有公差要求的特征，每批次提取一定样本做CMM测量，关键尺寸的Cpk≥1.33作为放行标准。

打样和量产的周期分别是多长？

常规打样3-5天，加急打样24-48小时（需收取加急费用）。量产标准档10-15天，大货档20-30天。1件起订，无最小起订量，对打样和小批量生产较为友好。

表面处理如何控制色差？

阳极氧化色差控制的核心是初始纹理的统一。零件表面加工纹理一致（比如都是螺旋铣纹或平行刮削纹），氧化后显色才均匀。优秀的供应商可以控制氧化色差ΔE≤1.5，前提是在图纸阶段指定色板编号，并让工厂在DFM阶段确认表面处理方式。

厂家提供哪些质量认证和报告？

常见的认证包括IATF 16949:2016、ISO 9001:2015和ISO 14001:2015。关键的是供应商能否提供关键尺寸的CPK报告和出厂全检报告。具备CMM全检能力的工厂，每个零件都可以附带尺寸报告，从材料到工序全程可追溯。
