关节滚柱保持架CNC厂家怎么选？看5项数据指标

凌晨两点十七分，成都一家成长型医疗器械企业的结构工程师老周还对着三维模型发呆。屏幕上那个关节滚柱保持架，壁厚最薄处只有0.6毫米，十几个滚柱窗口要沿圆周均匀分布，相邻分度误差不能超过3角分。他刚挂断第三家加工厂的电话，对方报价一个比一个低，但问到“薄壁怎么防变形”和“滚道粗糙度怎么保证”，答复都在打太极。这种零件装进关节轴承后要承受几十万次往复摆动，一旦窗口尺寸偏了，滚柱卡滞，整个关节总成就得报废。老周知道，这单要是选错了加工厂，图纸进车间那一刻，风险就开始了。

只看加工费选厂家，是关节滚柱保持架采购里容易踩的坑。单价便宜两千块，听起来省了一笔，但样件装不上、批量尺寸漂移、表面毛刺划伤滚柱，哪一项的返工成本都远超省下的钱。保持架这种东西，结构复杂、壁薄、微小尺寸多，装配后转动是否顺畅，焊死在前道加工里。真正该比的，是同类型案例、工艺验证记录、检测手段和批量过程控制，而不是报价单末位的数字。

关节滚柱保持架最难的不是“加工”，是“控制变形”

保持架在关节轴承里干的是精细活：把滚柱均匀隔开，让它绕轴线顺畅滚动，同时承受径向和轴向载荷。工况决定了零件特征——壁薄、窗口多、分度严、表面要光。越是这样，加工时越容易出问题。

薄壁是头号麻烦。壁厚0.3到0.8毫米，装夹时稍微用力就夹出凹坑，切削时刀具一碰就颤振，零件直接报废。很多厂不是不会编程，是夹具思路不对，还在用普通平口钳硬夹。伟迈特cnc加工处理这类零件时，重点件事不是调刀路，而是先做装夹评审。针对保持架的薄壁窗口结构，工程团队设计专用仿形软爪配合真空吸盘辅助支撑，让零件在加工过程中受力均匀，从源头减少夹持变形。这个环节在报价阶段看不出差别，但等零件上机，效果直接拉开差距。

微小尺寸多是第二道坎。保持架的滚柱窗口、槽宽、内外圆台阶，动辄十几个甚至几十个关键尺寸，公差收到±0.005毫米级别。普通三轴机加工要反复装夹找正，每换一次基准就引入一次定位误差。伟迈特cnc加工的做法是用五轴联动一次装夹完成关键特征加工，侧铣、钻削、精铣窗口在同一个坐标基准下完成，减少重复定位带来的累积偏差。厂里光五轴设备就有25台，180台CNC设备里，FANUC系统为主，五轴占比超过14%。这种设备配置在应对保持架多面加工需求上，比单纯堆三轴机要实在得多。

案例分析：成都医疗器械客户的保持架打样与试产

2026年8月，伟迈特cnc加工接到一个来自西南地区的询盘。客户在成都，是一家做关节类医疗器械研发的成长型硬件企业，产品处于打样验证阶段，来咨询的是他们的结构工程师。

[

需求很明确：一批医用级不锈钢17-4PH材质的关节滚柱保持架，用于关节轴承组件装配验证。零件结构复杂、壁薄、微小特征多，粗糙度和尺寸公差要求都很高。工程师担心两件事——薄壁加工变形控制不住，以及微小尺寸公差保证不了。

伟迈特cnc加工的工艺工程师没有直接报价，而是先做了DFM评审。图纸过完一遍，指出了三处窗口根部清根结构刀具不易到达的位置，建议在非功能面做微量让位调整，既能保证加工可行性，又不影响装配性能。装夹方案上，放弃常规平口钳，专门设计软爪配合真空吸盘定位，把薄壁处的夹持应力降到低水平。

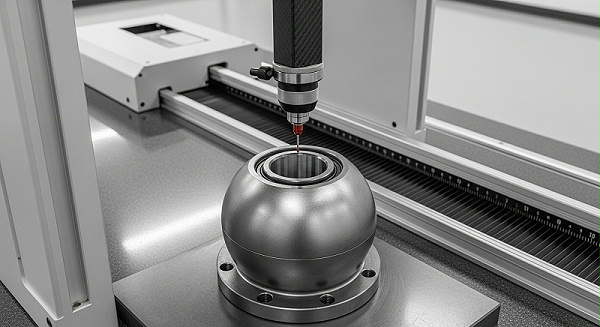

首件加工完成后，伟迈特cnc加工用三坐标测量机做全尺寸检测，关键尺寸全部按图纸验收标准核对：保持架槽宽控制在±0.005mm以内，滚道表面粗糙度做到Ra≤0.4μm，各项数据都落在图纸要求的范围内。伟迈特cnc加工随样件输出了FA首件全尺寸检测报告，材料证明也一并附上。结构工程师拿到报告后，自己又做了装配验证，滚柱装入窗口后旋转顺畅，没有卡滞点。

随后客户做了小批量试产，伟迈特cnc加工按IATF 16949体系要求执行过程控制，对关键窗口尺寸做SPC监控，过程能力CPK达到了1.33以上。试产批次交付后，客户反馈零件尺寸一致性好，装配验证一次通过，后续量产阶段的合作也顺理成章地谈了下去。这个案例说明一件事：保持架这类零件，不能只看首件能不能做出来，更要看批量过程能不能稳定重复。

关节滚柱保持架材料选不对，耐磨性就是空话

保持架材料直接决定耐磨性和使用寿命。常用于关节滚柱保持架的材料有GCr15轴承钢、TC4钛合金以及PEEK工程塑料，选哪种取决于工况和成本。但材料只是起点，加工状态对耐磨性的影响更大。

[

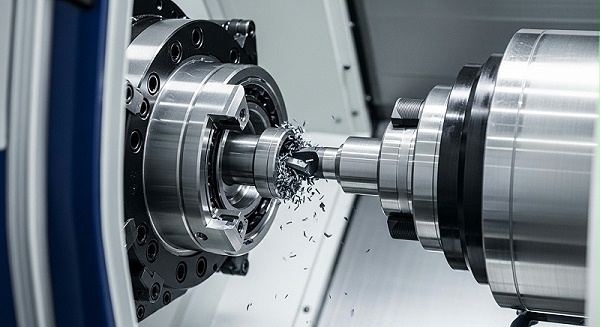

GCr15轴承钢车削后要控制内孔圆度在≤0.005mm，这要求刀具状态和切削参数稳定。伟迈特cnc加工处理这类材料时，采用车铣复合一次装夹完成内外圆和滚柱窗口的加工，粗加工后安排去应力时效，再做精车。这个工序不是多余的——轴承钢内部应力不释放，精车后会缓慢变形，窗口分度再好也会被应力扭曲。

钛合金TC4是医疗关节零件的常用料，难点在于导热系数低，切削热量集中在刃口，刀具磨损快。伟迈特cnc加工针对钛合金调整切削参数，控制线速度和进给量，配合专用刀具和冷却方式，减少加工硬化对表面质量的影响。

PEEK等工程塑料则是另一种思路。PEEK热变形风险高，伟迈特cnc加工采用低温干切方式，控制切削温度，避免零件热变形导致尺寸超差。

耐磨镀层是提高保持架寿命的另一个手段。化学镀镍、硬质阳极氧化、镀黑铬是常见的表面处理方案，膜厚一般在10-30μm，具体按图纸指定的膜厚验收。镀前需要精密抛光去毛刺，镀后检测膜厚和结合力。关键滑动面在镀层前要预留0.02-0.03mm的余量，否则镀完厚度超差，窗口装不进滚柱。

滚柱窗口分度精度：用第四轴分度头和三坐标“死磕”

滚柱窗口的分度精度直接决定保持架能不能让滚柱均匀分布。窗口周向分度不准，滚柱运动轨迹就不均匀，局部载荷集中，磨损加快，寿命缩短。

分度精度要求有多严？相邻窗口分度误差通常控制在±3′以内，周向累积误差不超过±5′。伟迈特cnc加工加工窗口时，用CNC加工中心配合第四轴分度头，精密夹具定位后逐窗铣削。窗口铣完后，不急着拆件，用三坐标测量机逐窗检测分度误差，发现偏差就反调补偿，再复测，直到数据落在公差带内。

[

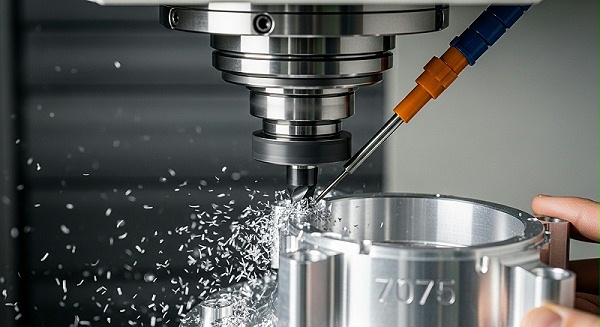

薄壁窗口加工变形是另一个难点。窗口间最小壁厚可能只有0.3-0.8mm，铣削时零件刚性差，刀具一碰就振动。伟迈特cnc加工采用专用仿形软爪和真空吸盘辅助支撑，铣窗口时用小切深快进给，减少切削力对薄壁的冲击。去毛刺后用粗糙度仪加影像仪复核窗口轮廓，轮廓度控制在≤0.01mm以内，帮助保障窗口形状在公差范围内。

窗口位置度的过程能力数据同样重要。分度误差和位置度数据会形成CPK统计，伟迈特cnc加工会在交付时输出窗口位置度CPK数据说明工序稳定性。这样客户拿到的不只是几个样件测出的数据，而是整套工艺能力证明。

样品验证：装配运动学验证是最后一道关卡

保持架加工完，尺寸检测全合格，不代表装在轴承里就一定顺畅。滚柱和窗口之间有配合间隙，间隙太小卡滞，间隙太大晃动，两种都影响关节轴承的运动精度和寿命。所以运动学验证是打样阶段绕不开的一步。

验证方法并不复杂：保持架装入滚柱后，手动旋转测试力矩，控制在≤0.05N·m无卡滞，通常就能说明配合间隙合理。伟迈特cnc加工的打样流程里包含试装配服务，样件完成后装配滚柱，配合扭矩扳手测试旋转顺畅度。如果发现卡滞，排查窗口宽度，做微量修配，再复测，直到旋转力矩落在合理范围内。

这个验证环节的价值在于把“尺寸合格”和“装配可用”连接起来。不少零件单看尺寸数据没问题，一装配就露馅。问题就出在尺寸之间的协调性上。试装配能提前把这类风险暴露出来，避免客户拿回去才发现问题再返工。

批次追溯与FA首件认证：批量稳定性的底气

关节滚柱保持架一旦进入量产，尺寸一致性就是硬指标。单件合格说明不了什么，要的是每一批零件落在同一公差范围内。

[

伟迈特cnc加工每一批产品都打包交付FA首件报告、材质证明和工序检验记录。关键窗口尺寸提供SPC趋势数据，过程能力CPK按客户协议要求执行，通常要求≥1.33。生产全流程实现在线尺寸记录，关键项用三坐标测量并归档至批次追溯包。客户如果对某个批次的数据有疑问，可以来厂见证部分检测过程，也可以调阅存档记录。

IATF 16949:2016体系覆盖了汽车零部件全流程文件要求，包括CPK、PPAP、FMEA、SPC、MSA全套文件输出。虽然保持架不一定都是车规件，但按这个体系管理，材料可追溯、过程有记录、异常可召回，对医疗器械这类对合规性敏感的行业来说，是能省去很多审核解释成本的。

关节滚柱保持架CNC加工厂家怎么选：五项指标对照清单

面对多家候选厂家，与其挨家询价听销售话术，不如按固定指标打分。下面的对照表可以作为评估框架：

具体沟通时，有几个问题需要问清楚：

• 有没有加工过类似薄壁保持架？提供案例或过程记录
• 薄壁防变形用什么装夹方案？是不是专用软爪或真空吸盘
• 窗口分度误差怎么检测？能不能提供分度误差检测报告
• 关键尺寸的过程能力CPK能不能做到1.33以上？有没有SPC数据
• 打样件支不支持返工？返工周期多长

回答含糊的厂家，建议谨慎。不是态度问题，是这些问题背后对应具体的工艺能力，说不清楚往往意味着没有实际做过。

FAQ：关节滚柱保持架CNC加工常见疑问

问：多个厂家的报价差异很大，该怎么对比报价单？

关键不看总价，看报价里包含哪些内容。同样一款保持架，有的报价含材料、含表面处理、含全尺寸检测报告，有的报价只是裸加工费，后面每一项都另算。建议先把图纸和验收标准发给对方，要求按统一口径报价，再对比综合成本。

问：打样件如何验证厂家实力？

要求首件做全尺寸检测，重点看三坐标测量机数据，特别是窗口分度误差、槽宽、滚道粗糙度。光滑度检测报告之外，有条件可以让厂家做一次试装配，看旋转是否顺畅。如果样件阶段就有粗糙度不达标、窗口毛刺未清、尺寸超差问题，批量阶段风险只会被放大。

[

问：样品合格，批量交付时尺寸漂移怎么办？

这个问题通过过程控制来防范。批量下单前确认厂家是否做SPC过程监控，关键尺寸是否有CPK数据。伟迈特cnc加工在批量阶段按IATF 16949体系执行，关键窗口尺寸全程记录并归档，客户可以查看SPC趋势图。如果批量过程中发现尺寸漂移趋势，提前预警调整工艺参数，而不是等到整批做完发现不合格。

问：合同里关于质量和售后的条款怎么约定？

至少明确三点：样件不合格返工的周期（通常不超24小时）、批量交付的验收标准（按图纸公差和FA首件标准）、异常件的处理流程（退换货、责任归属）。文件追溯要求也要写进合同，比如FA首件报告、材质证明、SPC数据随货交付。

问：设计还在迭代，图纸经常改，加工厂能配合吗？

能配合，但要提前约定改动流程。确认图纸版本号、改动生效节点、已加工零件的处理方式。伟迈特cnc加工支持CAD、STEP、SolidWorks等多种格式，DFM反馈在1小时内给出，图纸改动后工艺调整响应速度直接影响迭代周期。

结尾：把图纸发过来之前，先想清楚这几件事

关节滚柱保持架加工，真正考验的不是哪台设备多贵，而是工艺人员对薄壁变形、分度精度、表面质量这些细节有没有完整的控制思路。材料是否适配、公差能否收敛、粗糙度能否达标、批量一致性如何保障，每一项都要在现场工艺和检测记录里找答案，而不是听销售口头承诺。

伟迈特cnc加工在深圳和中山、东莞共有14000㎡厂房，180台CNC设备其中25台五轴，多年医疗精密零件加工积累了一套针对薄壁、微小、高精度零件的加工和检测流程。如果你手头正好有一款关节滚柱保持架等着打样或批量，建议把图纸和公差要求整理好，直接发给工艺工程师做一次DFM评审。图纸上那些看似不起眼的小特征，往往就是决定成本和交付周期的关键。谈得越细，后面踩坑的概率才越低。
