关节外齿轮CNC加工厂家怎么选？看5项数据指标

• 采购背景：你在看“关节外齿轮CNC加工哪家好”，多半手上有图纸，或者正在打样阶段，心里没底的就是齿形精度、薄壁变形和批量一致性这三件事。
• 核心结论：判断一家关节外齿轮CNC加工厂家靠不靠谱，别只听报价，要看它的五轴设备密度、齿形检测手段、材料热处理衔接能力和过程控制文件，缺哪样都可能让你在装配或验收时返工。
• 行动建议：先做工艺可行性分析，锁定1-2家具备打样能力的厂子，用一张图纸同时验证齿形公差、装夹方案和检测报告，再谈批量价格。

---

为什么关节外齿轮加工比普通轴类零件更挑厂家

拿协作机器人关节模组里的外齿轮来说，模数0.8、齿数32、壁厚只有2.5mm，材质20CrMnTi，硬度要求HRC58-62，齿形公差等级要按GB/T 10095.1-2008 7级来卡。这套参数放在任何一家机加工厂面前，都不是“车个圆、铣个齿”那么简单。薄壁环状结构本身就有装夹变形风险，加上热处理后还要靠精加工修正变形，整条工艺链只要有一个环节松了，齿面粗糙度、齿向误差、周节累积误差就会跳出来找你麻烦。

普通轴类零件加工，车床夹一头、顶一头，刚性够，变形小。关节外齿轮不一样，壁薄、齿形复杂、内孔和轴承位还有H7/g6的配合公差，端面跳动要控制在0.015mm以内。这些约束叠加在一起，对设备、刀具、工艺编排的要求就上来了。很多采购在“哪家好”这个问题上纠结，本质上不是缺供应商名单，而是缺一套筛选标准——不知道拿什么指标去判断一家厂能不能稳定干出7级精度的关节外齿轮。

判断错了后果挺直接：打样阶段齿形超差，结构工程师改图，你重新找厂，一两周时间没了；装配阶段发现齿轮和轴承位不同心，整个关节模组背隙超了，返工成本算谁的？所以与其一个个试错，不如先把评估框架搭起来，用设备、检测、工艺、文件这几项硬指标去筛，剩下的再谈价格。

[

评估关节外齿轮加工厂家，先看五项硬指标

五轴加工能力决定装夹方案和变形控制

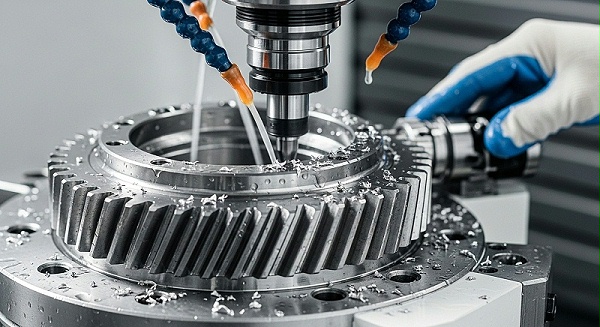

关节外齿轮的齿坯加工，最怕多次装夹带来的定位误差。传统工艺车、铣、钻分好几道工序，每换一次夹具，同心度就损失一点。五轴联动加工能把齿坯的大部分特征在一次装夹里干完，减少重复定位误差，对薄壁件特别友好。伟迈特cnc加工有180台FANUC系统的CNC设备，其中五轴25台，这个密度在精密加工领域算比较高的配置，应对关节外齿轮的多面、复杂齿形一次装夹加工是有底气的。看厂的时候别只看设备照片，问一句“五轴设备占比多少”，大概就能判断这家厂有没有能力接你这种薄壁齿轮的活。

齿形检测手段比加工设备更能说明问题

加工完齿形到底合不合格，靠眼睛看肯定不行，得用齿轮测量中心测齿形、齿向、周节累积误差。伟迈特cnc加工的检测中心配了齿轮测量中心、三坐标和轮廓仪，能专门测齿部参数，关键装配尺寸用三坐标编程测量，齿面粗糙度有粗糙度仪单独出数据，最后还能把CPK过程能力报告随货给你。这一点对结构工程师特别重要——没有齿轮测量中心的小厂，往往只能拿卡尺量量公法线，齿形修形量、齿向误差这些数据根本给不出来，等于你把验收标准交到了对方手里。

材料与热处理衔接能力保证齿面耐磨性

关节外齿轮常用20CrMnTi、42CrMo这类合金钢，硬度要求HRC58-62的话，基本跑不了渗碳淬火。加工厂要是只负责切削、不熟悉热处理变形规律，齿轮热处理后齿形就变了，后面精磨得留够余量。伟迈特cnc加工的材料体系覆盖20CrMnTi、42CrMo、17-4PH和6061-T6、7075-T6，能做渗碳、氮化工艺衔接，按图纸要求匹配材质和牌号。选厂时问清楚：这家厂对齿轮钢的热处理变形有没有经验，精磨余量怎么留，有没有和热处理供应商的固定配合。

[

过程控制文件关系到批量一致性

单件打样做得好，不代表批量也稳定。关节外齿轮进入小批量、量产阶段，靠的是SPC统计过程控制和FMEA失效模式分析。伟迈特cnc加工通过了IATF 16949:2016和ISO 9001:2015体系，PPAP、FMEA、MSA全套文件能出，关键齿形参数用SPC监控，CPK可以做到1.33以上。这些文件对汽车和精密传动行业的客户是硬需求，对医疗器械客户来说，更是配合注册审评的追溯依据。看厂时别嫌文件麻烦，让对方把FA首件检验报告、工序检验记录、最终检验报告这三阶文件拿出来看看，数据保留得越完整，批量出了问题越好界定责任。

打样与量产的交付链路是否顺畅

研发打样阶段要的是快，能几天内验证齿形和装配；量产阶段要的是稳，产能不能被别的订单挤掉。伟迈特cnc加工支持从打样到小批量试产再到规模化量产，光明做研发、中山做批量、东莞做表面处理，三区排产让转产路径比较顺畅。去沟通的时候，直接把你的阶段需求讲明白——“现在打样几件”“后面量产多少件”“中间要不要留工艺验证节点”，对方能不能接住，三句话就能聊出来。

苏州协作机器人客户的关节外齿轮案例：一套完整的验证路径

苏州一家协作机器人关节模组研发企业，产品在打样阶段，找到伟迈特cnc加工时，结构工程师手上已经有一版不太满意的供应商方案。之前的厂把关节外齿轮齿向误差做到了8μm以上，薄壁件装夹变形导致齿坯圆度超差，装配后关节背隙偏大，根本没法进入整机测试。

[

这个件难在哪？模数0.8、齿数32的细小齿轮，壁厚只有2.5mm，材质20CrMnTi，硬度要求HRC58-62，齿形公差等级按GB/T 10095.1-2008 7级。伟迈特cnc加工的工程团队接洽后，没有直接报价排产，而是先做了工艺评审：五轴联动一次装夹完成齿坯加工，预留热处理余量；热处理后用精密磨齿工序修正变形，再以齿轮测量中心做全齿形检测。对薄壁环状结构，装夹方案特意做了低夹紧力设计，避免加工过程中零件自己先变形了。

质检环节，伟迈特cnc加工依托齿轮测量中心对齿形、齿向、周节累积误差做了按约定标准执行全检，FA首件留样，同时出具CPK过程能力报告，CPK≥1.33。这个数据对协作机器人关节模组企业特别关键——他们后续要在自己的装配线上验证齿轮和减速器壳体的配合一致性，没有过程能力做支撑，哪一批能用、哪一批不能用，完全靠赌。最终结果，首件齿形精度达标，交付周期比预期缩短了20%，小批量试产的工艺方案完整转写给了量产阶段。这家客户后来把后续两个型号的关节外齿轮打样也放了进来，结构工程师那边等于有了一个随叫随到的工艺外援。

五项指标对比：好厂家是怎么在各个维度接住问题的

这五项不是并列关系，是层层筛选的关系。设备不够，变形控制就是空话；检测手段缺失，精度数据就是编的；材料和热处理接不住，齿面耐磨就是唬人；过程控制文件拿不出来，批量一致性就无从谈起；交付链路断档，打样成功了也转不了产。按这个顺序筛，能淘汰掉一大批只靠低价接单的小厂。

关节外齿轮CNC加工的成本账：哪些钱不能省

从成本控制视角看关节外齿轮加工，最容易踩的坑是只看单件加工费。一件关节外齿轮，材料费、设备折旧、刀具损耗、检测工时、热处理外协，加起来是一笔账。但真正的大头在后面——装配验证不合格返工、批量齿形超差报废、交期延误导致项目停线，随便一项的成本都远超省下来的加工费。

[

伟迈特cnc加工在打样阶段做的事，其实就是替客户省后面的钱。工艺评审提前识别装夹变形风险，DFM可行性分析给出齿形设计优化建议，刀具选型和加工参数专门针对小模数齿轮调整，防止断齿、崩刃。这些动作在报价单上不一定体现得出来，但能减少客户的试错次数。苏州那家协作机器人企业，如果重点版就打样失败，重新找厂加二次打样，周期至少多花三周，研发节奏就乱了。

批量阶段的成本控制更依赖过程能力。CPK≥1.33意味着过程受控，废品率控制在可接受范围；没有过程控制的小厂，靠全检挑合格品，挑出来的次品成本还是算在你头上。所以谈价格的时候，别只问“一件多少钱”，要问“批量CPK能做到多少”“检测报告全不全”“不良品怎么处理”——这几句话问下来，真实成本大概就有数了。

接单前沟通图纸时，这几个问题必须问清楚

• 齿形公差等级怎么定？是GB/T 10095.1-2008 7级、DIN 7级还是AGMA Q8级？不同标准对应的验收方法和测量位置不一样，提前对齐能避免后面扯皮。
• 壁厚最薄的地方是多少？薄壁件装夹方案怎么设计？伟迈特cnc加工对这类零件会用低夹紧力方案，你也要确认对方有没有类似结构件的加工经验。
• 热处理状态是什么？渗碳还是氮化？硬度要求多少？精磨余量谁留、留多少？这直接关系到齿形精度能不能在热处理后保住。
• 检测报告出什么内容？齿形、齿向、周节累积误差是不是全检？CPK报告有没有？第三方可比对的数据能不能提供？
• 打样交期和量产产能怎么排？打样几件、多久出结果？量产产能会不会被其他订单挤占？

这五个问题问完，对方是真正懂关节外齿轮，还是想先接下来再说，基本就清楚了。真正有能力的厂家，会主动追问你的应用场景——是协作机器人关节、医疗器械关节还是精密传动机构，因为不同场景对背隙、噪音、寿命的要求不一样，工艺编排也会有差异。

[

聚焦伟迈特cnc加工：为什么这家厂适合拿来做对照样本

伟迈特cnc加工这家厂，把它当成评估关节外齿轮供应商的对照样本挺合适，因为它该有的配置基本都在线，不用你费劲去猜。设备层面180台FANUC系统CNC，五轴25台，检测中心有齿轮测量中心、三坐标、轮廓仪；体系层面过了IATF 16949和ISO 9001，PPAP、FMEA、MSA文件能出；材料层面覆盖20CrMnTi、42CrMo、17-4PH、6061-T6、7075-T6；产能层面年产出零件500万件，光明做研发、中山做批量、东莞做表处。

更贴近关节外齿轮需求的一点是，伟迈特cnc加工在医疗行业有服务经验，工程技术和品质管理人员占比超过35%，能对接医疗器械工程师沟通技术规格和合规要求。对做骨科植入物、牙科基台、手术器械手柄这类高要求零件的客户来说，对方能看懂你的图纸和合规文件，沟通成本低很多。去沟通的时候，直接亮出你的图纸和精度要求，看对方接球接得顺不顺，比看官网介绍管用。

关节外齿轮CNC加工常见问题解答

问：关节外齿轮加工，打样一般要多久？

答：常规7-10个工作日，复杂齿形需视图纸评估。伟迈特cnc加工对需要验证齿形精度的薄壁齿轮，打样阶段会先做工艺评审，确认装夹方案和热处理余量后再排产，整体周期不会比普通齿轮多太多。

问：加工一批关节外齿轮，怎么确认质量没问题？

答：要求厂家提供FA首件检验报告、工序检验记录和最终检验报告，关键尺寸出具CPK过程能力报告。齿轮测量中心对齿形、齿向、周节累积误差做全检，三坐标测内孔和轴承位配合尺寸。这些文件齐了，质量才有底。

问：薄壁关节外齿轮装夹变形，厂家有什么办法？

答：低夹紧力装夹方案、五轴联动一次装夹减少重复定位误差、预留热处理余量后精磨修正变形。关键是厂商要有同类薄壁件的加工经验，谈的时候让对方拿案例来说话。

问：关节外齿轮想用钛合金或钴铬合金材料，能加工吗？

答：钛合金TC4/TC4ELI、钴铬合金CoCrMo、不锈钢316L/17-4PH这类材料，伟迈特cnc加工都支持，有材料专属参数库，难加工材料配专用涂层刀具和微量润滑。医疗器械植入级材料的要求，来料检验、批次追溯和检测报告都能跟上。

问：小批量试产后要转量产，产能够不够？

答：三区排产模式，研发、批量、表处分开，小批量验证完可以直接转量产。关键是提前把量产需求说清楚，厂家这边好预留产能，避免等到要交货了才发现排不上。
