哪家光学级7075铝合金物镜固定座CNC加工更专业？

我在精密加工行业干了十几年，最常被光学镜头研发和采购问的一个问题是：你们怎么保证7075铝合金做的物镜固定座，同轴度能控制在0.01mm以内？这个问题背后，是无数个项目因为打样3次都对不准同轴度，导致研发周期硬生生拖了两周；或者成品因为7075材料内应力释放，变形超过0.05mm，直接报废率超过20%。

今天我就从工艺和检测的角度，把我们在光学级7075铝合金物镜固定座加工上的核心逻辑拆开来讲。我们伟迈特cnc加工团队每年出货超过10万件光学镜筒，同轴度≤0.01mm，连续1年零退货。靠的不是运气，是一套可量化的过程控制体系。

光学物镜固定座对加工的核心要求是什么？三个字：稳、准、硬。稳指结构刚性，准指同轴度与螺纹精度，硬指7075材料本身的强度要充分发挥。但7075-T651的强度优势伴随着一个显著挑战——加工应力释放后产生的变形。

为什么会变形？7075属于Al-Zn-Mg-Cu系超硬铝，淬火后内应力比6061高一个数量级。如果供应商简单粗暴地一次性加工到成品尺寸，应力会在数小时内释放，导致固定座孔位偏移、螺纹牙形变形。这就是很多厂家打样时尺寸合格，24小时后复测超标的根本原因。

解决变形问题，不能靠单点修补，必须从材料预处理到终检建立一条完整的受控链条。以下几个子难点，每一个都会让项目失败。

第一个子难点：同轴度控制。光学系统的光路对中完全依赖镜筒和固定座的同轴度。要求≤0.01mm，但零件结构往往包含多个台阶孔和螺纹孔，如果分多道工序装夹，每换一次夹具就引入一次定位误差。不解决这个问题，批次同轴度CPK很难超过1.0，意味着5%以上的产品可能超差。

第二个子难点：细牙螺纹精度。光学固定座常用M6×0.5及更细的螺纹，4H级精度要求中径公差带极窄。很多工厂用螺纹规抽检，但螺纹规只能判定通止，无法给出CPK数据。我们遇到过客户因为螺纹干涉导致装调不顺，整批次返工的情况，一次就损失了3天交期和3万元的加工费用。

第三个子难点：批次一致性。光学件往往小批量多品种，但终端产品对每批次的性能一致性要求极高。如果工艺参数靠师傅经验调，不同班次出来的零件尺寸分布会偏差0.02-0.05mm，累计起来就是批量不良。

当这三个子难点叠加时，单一措施无法解决。必须系统性设计工艺，从根因下手，而不是只在末端检查尺寸。

从根因开始解决问题，而不是从症状开始。这是我们伟迈特cnc加工对光学级7075物镜固定座的工艺设计理念。

第一阶段是材料与来料控制。我们不是拿到7075-T651铝棒就直接上机。来料先做光谱分析确认成分，然后进行预时效处理——在120℃保温4小时，让材料内部的残余应力充分释放。这一步经常被很多厂家省略，但数据证明，经过预时效的材料在后续精加工中，变形量从0.05mm/100mm降低到0.02mm/100mm以内。

第二阶段是工艺路径设计。核心原则是“粗精分开、自然时效”。粗加工时我们快速去除大部分余量，预留0.8-1mm精加工余量。然后零件在室温下静置24小时，让应力完全释放。24小时后才上五轴联动机床，进行精加工。

在精加工环节，我们用15台DMG MORI和Mazak五轴联动设备，一次装夹完成所有台阶孔、内螺纹和基准面的加工。这样做的好处是消除了多次装夹的定位误差，同轴度可以稳定在0.008-0.01mm。五轴的旋转工作台让我们能用一把刀完成外圆、端面和内孔的连续切削，不仅效率高，而且基准统一。

细牙螺纹加工我们用刚性攻丝工艺，配合丝锥在线监测。主轴转速控制在3000-4000rpm，进给率精确匹配螺距。加工后立即用三坐标扫描螺纹中径，数据反馈给CAM系统实时补偿。这样我们的细牙螺纹4H级精度CPK可以做到1.45，远高于行业普遍的1.0-1.2。

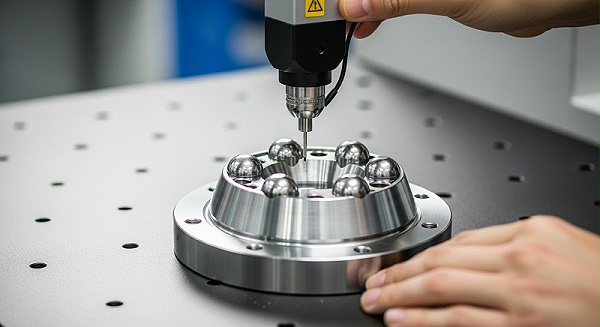

第三阶段是品控节点设置。我们设置三个强制检查节点。首件：精加工后100%全尺寸测量，包括同轴度、圆柱度、螺纹中径，必须全部合格才允许批量加工。过程巡检：每30件抽1件上ZEISS三坐标，监控CPK趋势。成品检验：每批次100%全检，关键尺寸附上CPK报告。

[

这套品控体系的数据效果怎么样？我以一份真实出货数据来说明。今年Q2为国内一家光学镜头企业加工的物镜固定座，批次数量1200件，材料为7075-T651，加工内容包含Φ35mm内孔、M27×0.75螺纹和四个均布安装孔。

关键尺寸检测结果：内孔同轴度实测值范围0.004-0.009mm，CPK=1.67。螺纹中径CPK=1.45，全部符合4H级要求。产品100%全检，零退货。交期方面，从收到图纸到首批交货只用了8天，其中打样2天出样，批量生产6天交付。

下面我集中展示伟迈特cnc加工的核心能力数据，方便你对照自己的项目需求做评估。这些数据都是日常量产状态下能稳定复现的，不是靠挑选单件特殊件做出来的。

> 以上日常量产精度±0.01mm和CPK≥1.45的数据，是基于12,000㎡自有厂房中180+台FANUC设备（含15台五轴联动）和20人工程师团队的工艺数据库的持续产出。

[

下一步，我想深入分享两个具体的光学项目案例，看数据是怎么落地的。

第一个案例是某安防行业客户的日夜型镜头镜筒，年出货量5万件。核心难点是内孔与螺纹的同轴度长期只能做到0.02mm，客户需要提升至0.01mm以内。我们接到图纸后，团队做了DFM分析，发现原设计的镜筒结构在粗加工后没有预留应力释放时间。加工方案修改为：粗加工→24h时效→精加工（五轴一次装夹）。同时切削参数从13000rpm提升至18000rpm高速切削，单边切深从0.3mm降至0.15mm，减少切削力造成的变形。

量产后连续12个月的数据显示：同轴度CPK从1.12提升至1.67，细牙螺纹4H级合格率100%，批次一次交验合格率从95%提升至99.8%。客户后续将全部5个新项目都移交给我们打样。

第二个案例是半导体光刻机结构件中的一个物镜固定座，要求材料无磁、低膨胀，选用7075-T651。挑战在于零件壁厚只有2.5mm，而且是薄壁长筒结构，加工振动和变形风险极高。我们设计了一套专用夹具，通过真空吸附+侧向支撑的方式，将零件刚性提升40%。同时粗加工后增加去应力退火工序，精加工用五轴联动慢走丝切割辅助车铣复合的方式，保证最终同轴度0.008mm、表面粗糙度Ra0.2μm。

从这个项目开始，陆续有光学镜头研发和采购的人找到我们伟迈特cnc加工，因为他们发现：能干光学镜筒的厂家，不一定能干到同轴度0.01mm还附带CPK报告；能有CPK报告的，不一定有15年工艺数据库支持DFM优化；能打样的，不一定能实现批量成本降15-30%。

说到这里，有人可能会问：你们怎么做到打样又快、量产又稳定的？其实就靠前面讲的那套流程。从材料预时效到五轴一次装夹，从高速切削到全尺寸三坐标检测，每一个环节的数据都记录在工艺库中。新项目和已做过的项目在结构上相似度超过60%时，CAM工程师可以直接调用成熟参数，首件加工时间缩短50%。

[

最后我总结三个关键点。第一，光学级7075铝合金物镜固定座的核心难点是变形控制和同轴度精度，必须从材料预处理开始系统应对。第二，五轴联动一次装夹是解决同轴度问题的高效方式，配合高速切削可获得Ra0.2μm级表面质量。第三，选择CNC加工厂家时，不要只看设备台账，更要看检测能力（是否有ZEISS三坐标、是否100%全检、是否提供CPK报告）和行业案例（同轴度≤0.01mm的出货量）。

如果你正在为物镜固定座的同轴度和螺纹精度头疼，或者打样2次还没达标，可以直接发送图纸给我们评估。伟迈特cnc加工团队会在24-48小时内出具DFM报告，指出当前设计的加工风险和优化方向。首次打样3-5天出样，打样费可抵扣批量货款。对于有长期需求的客户，我们还提供安全库存和专属项目经理服务，确保批量交期稳定，准时交付率97%以上。

不管你是做安防镜头、车载镜头还是半导体光刻机结构件，只要材料是7075铝合金，公差要求±0.01mm以内，我们有15年的工艺数据库和每月10万+件的产能做支撑。来找我们聊聊图纸，一切都用数据说话。
