伟迈特如何保证激光镜头CNC加工精度？

激光设备中的光学镜头筒，其结构三个特征决定了它不能用常规的车铣工艺完成——精密内腔与薄壁的共存、高同轴度要求下的多特征分布、以及光学级表面粗糙度的约束。

这篇文章从零件结构出发，逐步推导出合理的工艺路径，让读者学会看零件特征判断加工方案的方法，而不是被设备参数表左右判断。

[

光学镜头筒的三大结构特征及其工艺约束

精密内腔与超薄壁厚的组合是激光镜头筒的首要结构特征。这种零件通常需要容纳多组透镜，内腔直径与深度之比往往超过3:1，同时壁厚控制在0.5mm至1.2mm之间。

这意味着切削过程中刀具悬伸长、径向切削力容易引发薄壁振颤。如果采用常规三轴加工，内腔底部与侧壁的交接处会形成刀痕转折区，粗糙度难以达到Ra0.4μm以下，更不用说后续的光学镀膜要求。

多段台阶内径与螺纹的分布构成了第二个结构特征。镜头筒内部往往存在3至5段不同直径的台阶，每段台阶之间需要保持严格同轴度，典型要求为0.01mm以内。

此外，端面常有精密螺纹用于透镜压环的装配。如果采用分步装夹加工，每一次换夹都会引入定位误差，多段台阶的同轴度累积偏差可能超过0.03mm，直接导致透镜装配后的光轴偏移。

光学端面与密封槽的精细要求是第三个结构特征。镜头筒的前端面需要与激光腔体密封配合，平面度要求通常在0.005mm以内，同时端面附近还有O型圈密封槽，槽宽与槽深公差为±0.02mm。

常规工艺中，如果在车床上完成外圆后转铣床加工端面，机床间的坐标系转换会引入0.01mm至0.02mm的重复定位误差，端面平面度很难稳定控制在0.005mm以内。

这三个结构特征并非孤立存在——精密内腔位于筒体内部，多台阶分布在沿轴向的三分之二长度范围内，而密封槽则在端面附近。它们集中在同一个薄壁筒状零件上，意味着装夹策略必须同时兼顾内腔支撑、轴向定位和端面约束，单一软爪或卡盘装夹无法满足所有要求。

[

结构特征驱动工艺选择的必然推导

从精密内腔与薄壁结构出发，如果选用三轴加工中心，刀轴方向固定为垂直方向，加工内腔底部时需要长刃铣刀，刀具悬伸长径比超过5:1时，振纹成为常态。

实测数据显示，悬伸长径比超过4:1后，表面粗糙度从Ra0.4μm退化至Ra0.8μm以上，且刀具寿命缩短40%。如果改用四轴加工，工件可旋转使内腔侧壁处于水平位置切削，有效缩短刀具悬伸，但四轴设备通常只有单个旋转轴，内腔底部与侧壁交接的圆角区域需要两次定位，衔接处存在刀具路径重叠痕迹。

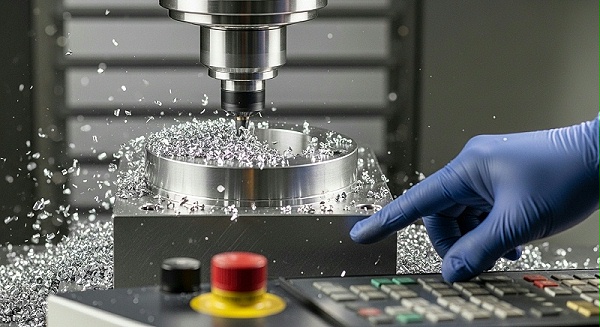

五轴联动加工则提供了不同的路径——工件一次装夹后，通过B轴和C轴的联动，刀轴始终与内腔表面保持垂直或接近垂直角度，刀具悬伸可以控制在3:1以内。

以伟迈特cnc加工使用的五轴设备为例，联动精度为±0.005mm，加工内腔时刀轴角度偏移不超过0.5°，振纹被显著抑制，表面粗糙度可稳定在Ra0.2μm至Ra0.4μm之间。

多段台阶内径与同轴度的约束推导更为直接。如果分步加工——先车外圆，再车台阶内径，最后铣端面——需要至少三次装夹。每一次装夹的重复定位误差取0.005mm，三次数值累积叠加后同轴度偏差可达0.015mm，已超过0.01mm的要求。

采用车铣复合设备可以部分解决这个问题，但内腔深处的台阶仍然需要换刀和重新定位。五轴联动加工的优势在于：所有台阶内径在同一装夹下完成，刀轴方向可根据台阶位置实时调整，避免了装夹误差的累积。

在实际量产中，伟迈特对镜头筒的同轴度控制稳定在0.01mm以内，部分精密级零件可达0.008mm。

光学端面与密封槽的加工同样指向五轴方案。端面平面度0.005mm的要求意味着加工过程中的切削力必须均匀分布，且工件与刀具之间不能有相对位移。

如果分步加工，从车床转移到铣床的过程中，工件受热冷却后的尺寸变化可能达到0.003mm至0.005mm，已经接近甚至达到公差上限。五轴一次装夹加工可避免热变形带来的误差累积，搭配恒温车间（20±1°C）可将热变形影响压缩至0.002mm以内。

推导结论很清晰：结构特征决定了工艺路径，五轴联动加工是满足光学镜头筒精度要求的合理选择，而非设备参数的简单罗列。

[

完整工艺方案：装夹策略、工序顺序与CAM参数

基于上述推导，工艺方案的核心是五轴联动一次装夹完成所有特征加工。装夹策略选用液压膨胀夹头配合专用软爪，夹持位置选择在镜头筒外圆的非功能区域，夹持直径与工件外径的比值控制在0.6至0.8之间，避免薄壁部位受过度夹紧力变形。

对于壁厚小于0.5mm的镜头筒，需要在筒体内腔填充低熔点合金支撑，加工完成后加热去除，这一工艺可有效抑制切削过程中的振颤。

工序顺序按照从外向内、从粗到精的原则安排。外圆粗车与端面粗铣作为切入点，去除大部分余量，留0.3mm精加工余量。内腔粗加工紧随其后，同样留0.2mm余量。

半精加工阶段将外圆和内腔同时加工至留0.05mm精加工余量。精加工阶段将外圆公差控制在±0.005mm，内径台阶公差±0.01mm，同轴度检测点设在每段台阶的中间位置。

螺纹加工采用螺纹铣刀而非丝锥，避免丝锥断裂风险，同时螺纹中径公差控制在6H级别。最后是端面精铣和密封槽加工，端面平面度要求在0.005mm以内。

CAM参数的选择需要匹配每道工序的约束。粗加工采用直径16mm的整体硬质合金立铣刀，主轴转速8000rpm，进给0.15mm/齿，切深2mm。

半精加工改用直径10mm刀具，转速提升至12000rpm，进给0.08mm/齿，切深0.5mm。精加工使用直径6mm球头刀或圆鼻刀，转速18000rpm，进给0.04mm/齿，切深0.05mm。

对于密封槽加工，专用槽刀宽度公差控制在±0.01mm，加工时采用顺铣方式，每次切深不超过0.1mm，分两层完成。

整个工艺方案的验证依据是设备能力。以伟迈特的设备配置为例，160台数控设备中包含55台加工中心和20台五轴联动加工中心，机床重复定位精度为±0.002mm，配合蔡司三坐标测量仪（精度0.0009mm）进行关键尺寸全检，量产级的CPK值可达到1.33以上，精密级零件的CPK值超过1.45。

这意味着批量生产中尺寸偏差控制在公差范围的六分之一以内，满足光学镜头筒的批量一致性要求。

[

质量体系对批量一致性的保障

工艺方案的理论推导需要质量体系来保证执行到位。光学镜头筒的批量生产不同于单件打样，尺寸一致性是核心指标——每批零件的同轴度偏差必须在0.01mm以内，内径尺寸偏离不超过±0.01mm。

伟迈特已通过ISO9001、IATF16949和ISO13485三体系认证，其中IATF16949的过程能力要求直接对应CPK≥1.33的量化标准。

在实际质量控制中，首件检测是关键环节。首件加工完成后，使用蔡司三坐标测量仪对全部尺寸进行全尺寸测量，包括内径台阶直径、深度、同轴度、端面平面度、密封槽宽度和深度、螺纹中径等超过30个检测项。

首件检测通过后，进入过程SPC监控阶段，每20件抽取1件进行关键尺寸检测，记录到ERP和MES系统中，每件产品附带追溯码，可查询加工参数、检测报告、操作人员及设备信息。

对于光学镜头筒这样的精密零件，伟迈特已实现连续36个月无批量退货的记录。一个典型案例是激光扫描仪镜筒的量产项目，量产3年，CPK值稳定在1.45以上，保持0退货记录。

这一结果来自质量体系对工艺参数的严格管控：从原材料入库检测（铝合金6061-T6或7075-T6的硬度及化学成分）、到加工过程中的热变形监控（每2小时记录一次车间温度）、再到成品全检（CMM和粗糙度仪逐件检测），12步品质控制流程覆盖了从来料到出货的每一个环节。

对于医疗器械类的激光镜头筒，伟迈特还具备ISO13485认证和GMP生产环境，可满足医疗级洁净度要求。这种环境控制对于光学零件的表面质量尤为重要——车间颗粒物浓度和温湿度波动都会影响镜筒内腔的表面粗糙度和清洁度。

产能配置与交期弹性如何匹配不同阶段需求

激光设备厂商从研发到量产往往经历多个阶段，每个阶段对交期的要求不同。研发打样阶段需要快速出件验证设计，量产阶段需要稳定的产能和交期。伟迈特的产能配置考虑了这种弹性需求。

设备规模方面，160台高精密设备中包含20台五轴联动加工中心和5台车铣复合设备，同时配备6台蔡司三坐标测量仪用于精密检测。月产能超过500万件，CNC加工区面积5500平方米，分为六大功能区，24小时连续生产，可以同时承接多个光学镜头筒项目。

这种产能规模的意义在于：当某个项目需要加急处理时，有足够的产能调配空间，不会因为单一产线满负荷而影响交期。

交期体系分为六个等级。打样档最快24小时出样，支持1件起订，适合验证设计可行性和装配测试。加急档24至48小时出样，适合紧急补件或修改验证。

标准量产档10至15天，适合常规批量的镜头筒订单。大货档20至30天，适合大批量持续供货。准时交付率稳定在97%以上，这个数据来自ERP系统的实时排产和物料管理。

材料备库进一步缩短了采购周期。铝合金6061和7075、不锈钢316L、钛合金TC4以及PEEK等光学镜头筒常用材料都有常备库存，客户提供图纸后即可排产，无需等待材料采购。

对于特殊材料，伟迈特与多家大型材料供应商建立了长期合作，可在2至3天内完成特殊规格材料的调货。

[

DFM服务如何降低加工成本和风险

光学镜头筒的设计阶段往往存在一些制造友好度问题，比如内腔的深径比过大、壁厚分布不均匀、密封槽宽度过窄等。这些问题如果到试制阶段才发现，修改模具和重新加工的代价会比较高。

伟迈特提供的DFM（面向制造的设计）服务，在客户提供3D图纸后，工艺工程师会从制造角度审核设计的可加工性，发现潜在风险并提出改进建议。

DFM服务的核心价值在于识别加工约束与设计意图之间的冲突。比如，当镜头筒内腔的底部圆角半径小于刀具半径时，会导致残留量过大，需要增加电火花清角工序。

DFM建议将圆角半径从0.2mm调整为0.5mm，既不影响光学设计，又能直接用铣刀完成加工，省去一道工序。类似这样每项优化平均降低加工成本12%至25%。

DFM报告通常在收到图纸后2个工作日内输出，包含详细的加工可行性分析、风险预警、以及具体的修改建议。报告末尾附带含13%增值税专用发票的报价，报价透明度较高，无隐形费用。

最小起订量不设限，1件即可生产，打样和量产遵循统一的品质标准，避免打样合格后量产出现质量落差。

除了DFM服务，伟迈特还提供一站式表面处理管控。对于需要阳极氧化的镜头筒，色差控制在ΔE≤1.5以内，这需要对外协供应商进行严格的品质审核和来料检验。

表面处理的统一管理避免了多供应商切换带来的衔接问题，特别是在医疗器械或激光设备这类对表面处理一致性要求较高的领域。

FAQ：激光镜头CNC加工的常见问题

从结构特征到工艺方案，再到质量体系和产能配置，激光镜头CNC加工的每个环节都围绕一个核心逻辑展开：零件结构决定工艺选择，工艺选择必须经过推导验证。

对于正在寻找激光镜头CNC加工厂家的工程师而言，理解这个推导过程比对比设备台数更有实际价值——它能帮助判断一个加工方案是否真正匹配自己的零件特性。
