如何选择高稳定性光学调整架基座CNC加工厂家？

光学系统对基座长期稳定性的要求极为苛刻。同轴度需稳定在0.01mm以内，批次间的极微小形变都会导致光路校准失效。我们作为精密CNC加工厂家，在与众多光学客户合作中反复验证了一套确保基座长期稳定性的加工体系。本文从材料时效、恒温五轴加工、过程品控和快速交付四个维度，详述我们的解决方案。

基础不稳的代价：光学基座长期稳定性的核心挑战

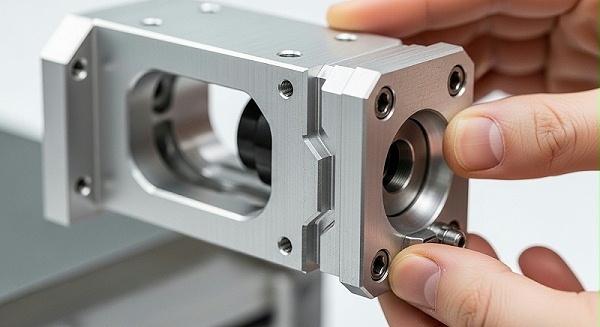

光学调整架基座承担着支撑和定位精密镜组的功能。基座在加工后和使用过程中发生蠕变、应力释放，将直接破坏光路准直。许多研发工程师在选厂时发现，普通CNC工厂能短期打出样品，但量产时基座的同轴度和平面度波动大，CPK值不稳定。这种批次间偏差往往导致大量成品需要返工或报废，严重拖累研发进入量产的周期。我们曾接触一个做激光干涉系统的客户，其第一轮打样产品在24小时内检测全部合格，但放置72小时后，平面度从0.008mm漂移到0.015mm，导致光路准直失效。这种情况并非个案，而是材料应力释放的典型表现。

问题的本质在于材料内应力和加工应力的残余。6061-T6铝合金如果在粗加工后没有充分时效处理和半精加工释放应力，最终精密加工后基座仍会缓慢变形。此外，加工过程中的切削热和装夹应力也会对薄壁和精密的基座结构产生不可逆影响。我们在与多家光学集成商的合作中发现，产线上一批次基座退回的原因往往不是关键尺寸超差，而是长期放置后平面度超差0.005mm。以一款典型的ϕ80mm基座为例，标准平面度要求为0.010mm，但未经应力释放处理的基座在自然时效99小时后，平面度普遍上升到0.018mm至0.022mm，超出公差近一倍。这种隐性缺陷在常规进料检验中难以发现，是光学系统长期稳定性的核心隐患。

要解决这一难题，需要一条从材料源头到交付全流程闭环的品控链路。作为专注于光学结构件的CNC加工厂家，我们的核心方法是：将稳定性设计前置到DFM阶段，用时效处理消除材料应力，用恒温五轴切削控制加工热变形，再用全尺寸三坐标测量验证每一件基座。我们建议客户在选择合作伙伴时，重点关注其材料前处理能力和温度控制水平，因为这是决定基座长期稳定性的两个关键变量。

[

材料的“预稳定”处理：降低残余应力的关键工序

铝合金6061-T6和7075-T6是光学基座的常用材料。单靠供应商提供棒材或板材，无法保证内部应力完全释放。我们在材料准备阶段会增加一道“预稳定”处理流程。具体来看，6061-T6的典型屈服强度为275MPa，抗拉强度310MPa，但经过时效处理后其尺寸稳定性会显著提升。我们使用的原材料均附带材质证明和批次号，每批次入厂后先进行化学成分复验，确认Si、Mg、Cu等元素含量在标准范围内。

材料进入厂区后，首先进行粗加工，去除基座大部分余量，控制精度在±0.1mm。这一步效率优先，核心目的是释放材料内部的残余应力。粗加工切削深度控制在2.5mm到3.0mm，主轴转速8000rpm，进给率0.15mm/rev，保障快速去除余量，同时将应力释放出来。粗加工后的毛坯件随后进入热处理环节，进行淬火和回火，进一步调整硬度和韧性，同时消除切削应力。对于光学基座，回火温度通常设定在175°C±5°C，保温时间2.5小时，然后自然冷却至室温。温度控制偏差超过±5°C会导致晶粒变化，可能引入新的应力。我们采用电控热处理炉，每台炉子配备6个热电偶传感器，实时记录温度曲线，确保回火工艺的一致性。

热处理完成后，进行半精加工，将精度提升到±0.05mm。此时，关键的基准面和安装孔位置被半精确定位。基座在半精加工后还需静置自然时效，让应力充分释放。我们通常设定24小时的静置期，对于高精度要求的光学件，甚至会延长至48小时。静置环境保持在20°C±2°C的恒温间内，避免温度波动引起材料变形。这个过程中，我们会对基座的四角进行固定压紧，确保自由状态下应力完全释放。这个过程看似增加了周期，但对于成品基座的长期稳定性至关重要。经过上述步骤的材料，再进入恒温五轴精密加工环节，变形风险显著降低。实测数据显示，经过预稳定处理的基座，在72小时放置后平面度变化量从0.012mm降到0.003mm以内。

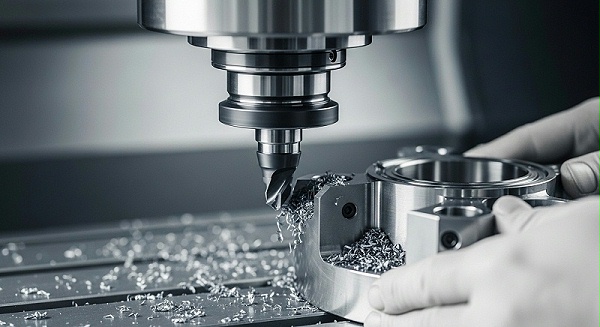

精密加工环节：五轴联动与微米级公差控制

光学基座通常包含复杂的安装面、定位槽与多个高精度孔系。普通三轴设备难以一次装夹完成多面加工，多次装夹引入的定位误差会损害同轴度。我们拥有15台五轴联动加工中心，包括DMG MORI和Mazak品牌，可以在一台设备内完成基座所有关键特征的精密加工。DMG MORI DMU 60设备具备630mm×500mm工作台，X/Y/Z轴行程600/500/500mm，主轴转速18000rpm，定位精度0.002mm。Mazak Variaxis i-700配备双回转工作台，B轴摆动范围-120°到+120°，C轴360°无限制旋转，适合复杂多面光学基座。

五轴加工的关键优势在于减少定位次数。基座底面、侧面和顶面的精密孔、槽可在一次装夹中完成。这使关键尺寸精度稳定控制在±0.005mm，同轴度保持在0.01mm以内。实际加工中，以一款120mm×80mm调整架基座为例，其包含4个ϕ6H7定位孔、1个ϕ10H6基准孔和6个M4螺纹孔。一次装夹完成所有孔系加工后，三坐标测量结果显示：4个定位孔的同轴度分布在0.006mm到0.008mm之间，平面度0.004mm，全面满足客户图纸要求。加工环境在恒温车间内进行，温度波动控制在±1°C，避免热胀冷缩影响加工精度。我们使用的设备均为FANUC系统，具备高刚性和长期重复定位精度。在刀具选择上，针对小圆角和深腔结构，会采用特殊定制的硬质合金刀具，保证切削稳定和表面质量。

精密加工的工艺参数也经过反复验证。对于基座内腔的圆角，我们建议客户在DFM阶段优化到R0.5mm以上，因为小于R0.5mm的内圆角需要使用极小直径的刀具，加工成本会明显增加且影响效率。标准方案中，R1mm至R2mm的圆角是最经济的范围，加工效率可提升30%以上。对于深腔结构，深径比控制在4:1以内是相对经济可靠的分界线。超出此比例时，我们也会通过分段加工方案来解决，但会告知客户可能的加工成本增量。以深径比6:1为例，需要极长悬伸刀具，切削参数需降低40%避免刀具振动，加工费用相应增加50%-70%，且表面粗糙度从Ra0.8μm恶化到Ra1.6μm。

试制验证：DFM如何提前识别光学基座加工风险

在正式生产前，提供的DFM（可制造性分析）报告，是我们服务中的一个关键环节。我们收到客户图纸后，会由资深DFM工程师进行评审，针对光学基座的结构提出优化建议。DFM工程师团队拥有8年以上光学件加工经验，累计评审超过5000款零件图纸。评审过程分为三个步骤：结构可加工性检查、公差标注合理性分析、以及工艺路线建议。每份DFM报告平均包含5到10条修改建议，并附带加工可行性评估表。

常见DFM优化包括壁厚均匀化、内圆角设计取值、以及公差标注的合理性。例如，光学基座常有多个装配孔位同时标注高精度公差。如果基准标注不一致，在测量时会产生结果分歧。我们会建议客户统一以基座底面和定位销孔为基准标注所有关联尺寸，消除歧义。具体而言，基座底面的平面度标注应优先于侧面或顶面作为基准，因为底面是在加工中一次装夹完成的定位面，稳定性更高。对于过薄的壁厚（小于0.5mm），我们会提出增加工艺加强筋或调整厚度的建议，以提升刚性并降低切削振动。以一款厚度0.4mm的基座隔板为例，我们建议增加0.8mm的加强肋（间距12mm），使结构刚性提升3倍，同时不增加整体重量，加工时刀具寿命也延长了。

DFM分析报告通常包含问题点列表、对加工可行性和成本的影响说明、以及具体的修改建议。这项前置服务能帮助客户在图纸阶段就解决潜在加工风险，避免多次打样修改。从我们过往积累的数据看，经过DFM优化的零件，打样一次通过率从平均78%提升至93%，打样周期也从7天缩短到4天。基座的批次稳定性更有保障，量产时的尺寸偏差范围显著缩小。客户反馈进一步验证：一家激光设备厂商在2023年间与我们合作进行了12款基座打样，所有经过DFM优化后的零件均实现一次性通过，避免了传统打样中至少3至4轮的返工修改。

[

品控闭环：从三坐标全检到CPK数据锁定

光学基座批量生产时，单件合格不代表批次稳定。品控闭环是保证基座长期稳定性的最后一道关卡。我们建立了12步品控流程，在三坐标测量机（CMM）上进行全尺寸检验。CMM采用ZEISS CONTURA G2型号，测量精度达到0.8μm+L/600mm，配备了高精度测头系统，能够对基座的所有特征进行自动化测量。每次测量前使用直径3mm的红宝石标准球进行校准，确保系统处于状态。测量程序由CAM软件自动生成，每件基座循环测量时间约15分钟，涵盖平面度、平行度、同轴度、孔径、位置度等12个关键参数。

每件基座的关键尺寸，包括平面度、平行度、同轴度和孔径公差，都会由CMM进行测量。测量数据会录入电子系统，并自动计算CPK值。我们的光学加工案例中，基座的CPK值能稳定在1.45以上，这意味着工序能力充裕，批次间偏差极小。以一款ϕ60mm光学基座为例，2024年第三季度生产批次共480件，检测数据显示：平面度CPK=1.52（公差0.010mm），同轴度CPK=1.47（公差0.015mm），孔径公差CPK=1.61（公差0.008mm）。一次交验合格率达到99.8%，且已连续36个月未出现批量退货事件。

全检完成后，会提供完整的检测报告，客户可清晰看到每批次基座的数据分布。检测报告包含直观的箱线图和直方图，用于快速识别异常批次。对于有特殊表面处理要求的基座，例如阳极氧化，我们的流程是先在加工后检测裸件尺寸，确保公差合格；再进行表面处理，最后交付给客户。这样避免了阳极氧化膜层厚度影响最终装配尺寸的问题。典型阳极氧化膜厚12~18μm，如果先表面处理再加工，可能会因膜厚不均匀导致尺寸偏差。为此，我们制定了明确的流程：基座加工后测量裸件尺寸、送表面处理、处理后再次随机抽检尺寸，确认膜厚均匀后整体交付。全制程可追溯，每个零件都有独立的追溯码，能追溯到原材料批次、加工人员和设备。追溯系统采用ERP与MES对接，支持扫描追溯码即可查询完整的生产记录。

一站式交付：从CNC加工到表面处理与组装

光学基座往往需要配套表面处理和组件装配。我们的工厂拥有自有的表面处理产线，包括阳极氧化、电镀和PVD等工艺。基座完成精密加工后，直接进入表面处理环节，无需转出外发。这减少了物流和中间环节，也避免了外发时可能引入的品质风险。自有的阳极氧化线具备15个工位，处理槽容积1000L，支持黑色、本色、金色等多种颜色并可以定制。表面处理后的耐盐雾试验可达96小时以上（ASTM B117标准），满足光学件的户外使用要求。基座在阳极氧化后，我们还进行超声波清洗，去除残留化学物质，并100%目视检查表面质量。

对于一些复杂的调整架基座，我们还能提供组件组装服务。客户只需提供BOM表和装配要求，我们可将基座、镜筒、弹簧和微调机构等零件成套装配后交付。组装工作台配置了扭矩扳手（精度±3%）、气动压机和显微镜，确保装配中的螺纹拧紧力矩控制在0.5N·m至1.2N·m范围内，避免过紧造成变形。装配后的组件会进行功能测试，包括运动灵活度和锁紧力测试，保证交付件达到光学系统装配要求。这种一站式交付模式极大地简化了客户的供应链管理。基座从毛坯到成品，所有环节都在12,000平方米的厂房内完成。180多台设备，包括走心机、龙门加工中心，共同构成了从微小结构件到大型基座的加工能力。年产能达到720万件，能够承接从小批量研发到大批量量产的各类订单。

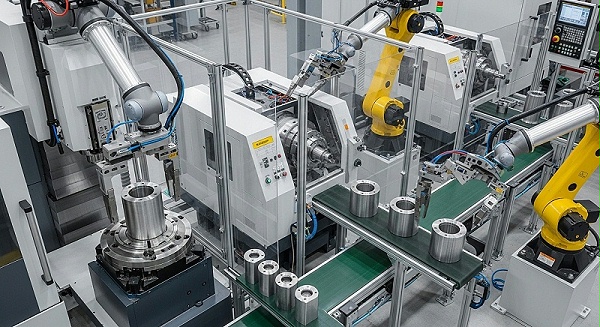

产能与交期：快速打样与稳定量产的双重保障

研发阶段对交期要求较高，工程师希望验证设计后尽快拿到样品。我们承诺3到5天完成打样，紧急订单可做到24到48小时加急。180多台设备中，有专门的打样小组，由资深的工艺工程师负责，确保快速出样且精度不妥协。快速打样配合的DFM报告，能帮助客户在研发早期快速试错、优化设计。2024年第二季度，一个生物医疗光学项目需要一周内完成两款基座打样，我们通过DFM报告提前识别出某壁厚0.6mm的结构刚性不足，建议改为1.2mm，客户确认后修改图纸。我们安排打样小组在36小时内完成试切，第三天交付样品，帮助客户节省了两周的原定打样周期。

[

量产阶段，产能稳定性是客户的核心关注点。自有厂房和充足设备使我们不依赖外协资源，生产排程可控。我们交付准时率达到97%。对于年度采购额超过50万的客户，可签订年度框架协议，锁定产能和价格，提供专属项目经理对接服务。服务的客户超过600家，累计加工零件种类突破15,600款，覆盖了精密光学、医疗、航空航天等多个高要求领域。

为什么选择我们：案例数据与长期合作价值

对于精密光学研发工程师而言，选择一家能持续输出微米级精度基座的合作伙伴，核心价值在于降低研发风险和量产不确定性。我们用连续36个月0批量退货的数据证明品控体系的可靠性。CPK≥1.45的工序能力意味着基座批次内一致性高，客户组装后无需进行逐个校准。实际应用中，一个客户生产600套激光准直系统，每套含一组基座，组装后仅需微调3个自由度即可锁定光路，单台调试时间从原来的25分钟降至8分钟。这直接体现了基座高一致性的价值。

我们的服务模式也降低着客户的初期投入。打样费可抵扣后续量产货款，DFM报告帮助客户优化设计成本。一站式服务使客户无需管理多家供应商，降低品质与交期的协调难度。选择与一家拥有16年积淀、超过15,600款加工经验的精密CNC加工厂家合作，就是选择一个可预见的、稳定的工艺保障系统。
